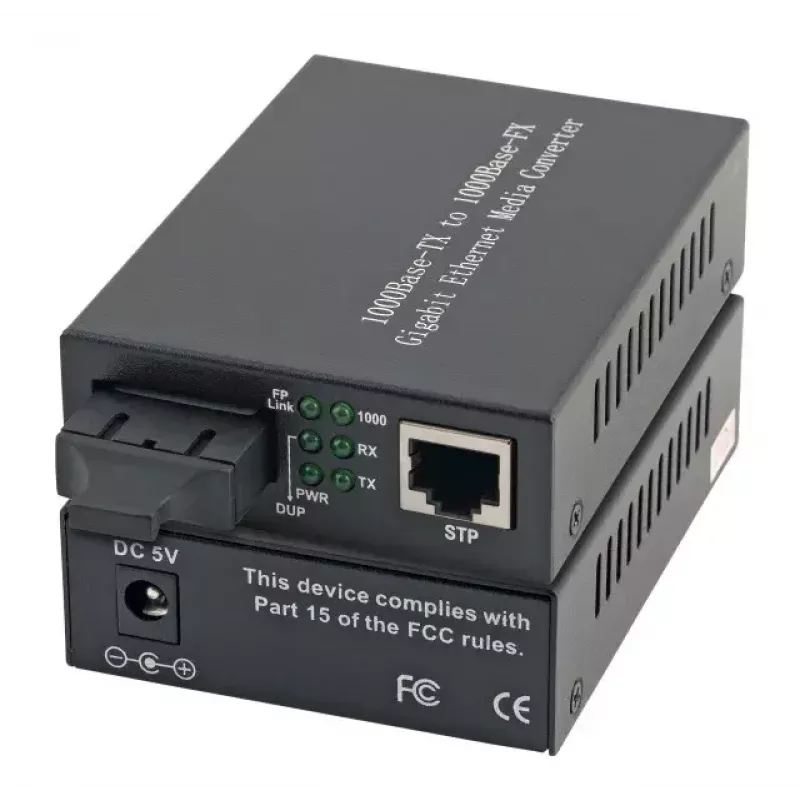

Tīkla multivides pārveidotājs EFB Elektronik EL026V2

EFB Elektronik EL026V2 ir tīkla multivides pārveidotājs, kas paredzēts, lai savienotu vara Ethernet un vienmoda šķiedru savienojumus ar Gigabitu ātrumu. Tam ir 1000Base-T (RJ-45) vara saskarne vienā pusē un 1000Base-LX šķiedru saskarne ar SC savienotāju otrā pusē, nodrošinot datu pārraidi līdz 10 000 m pa vienmoda šķiedru. Ierīces kompaktie izmēri (71 mm x 94 mm x 26 mm) un melnā apdare padara to piemērotu instalācijām, kur ir ierobežota vieta un vēlams diskrēts izskats.

Priekšrocības

Pārveidotājs atbalsta maksimālo datu pārraides ātrumu 1000 Mbit/s, nodrošinot pilnu Gigabitu caurlaidspēju starp vara un šķiedru segmentiem. Ar SC šķiedru savienotājiem un 1000Base-LX izvadi tas ir optimizēts liela attāluma savienojumiem, atbalstot līdz 10 000 m pa vienmoda šķiedru. Viens RJ-45 ports un divi šķiedru porti vienkāršo punkts-punkts izvēršanu, savukārt kompaktais korpuss samazina nepieciešamo vietu plauktā vai skapī.

Piemērots

• Tīkla savienojumu pagarināšanai starp ēkām vai visā universitātes pilsētiņā, izmantojot vienmoda šķiedru
• Gigabitu Ethernet slēdžu vai maršrutētāju savienošanai ar šķiedru infrastruktūru
• Bojātu vara savienojumu nomaiņai, ja problēmas rada elektromagnētiskie traucējumi
• Mazām serveru telpām vai tīkla skapjiem ar ierobežotu vietu multivides pārveidošanai

Galvenās specifikācijas

• Maksimālais datu pārraides ātrums: 1000 Mbit/s (Gigabitu Ethernet)
• Ethernet LAN porti (RJ-45): 1
• Šķiedru portu skaits: 2
• Ethernet saskarnes veids: 1000Base-T / 1000Base-LX
• Šķiedru optiskais savienotājs: SC (vienmoda)
• Maksimālais pārraides attālums pa vienmoda šķiedru: 10 000 m
• Produkta krāsa: Melna
• Kompakti izmēri: 71 mm x 94 mm x 26 mm

Lietošana

Uzstādiet multivides pārveidotāju tuvu vara ierīcei un šķiedru kabeļu pieslēguma punktam. Pievienojiet 1000Base-T RJ-45 portu Gigabitu Ethernet slēdžam, maršrutētājam vai tīkla saskarnei, izmantojot piemērotu Cat5e/Cat6 kabeli. Terminējiet vienmoda šķiedru ar SC savienotājiem un pievienojiet 1000Base-LX šķiedru portam. Barojiet ierīci saskaņā ar ražotāja norādījumiem un pārbaudiet savienojuma/aktivitātes gaismas diodes, lai nodrošinātu pareizu darbību. Konfigurējiet pievienotās tīkla ierīces atbilstoši saites ātruma un dupleksa iestatījumiem; pārveidotājs nodrošina caurspīdīgu fiziskā slāņa savienojumu un tam nav nepieciešama īpaša konfigurācija.

Ieteikumi

Izmantojiet atbilstošas specifikācijas vienmoda šķiedru liela attāluma posmiem un nodrošiniet savienotāju tīrību, lai uzturētu signāla kvalitāti. Optimālai veiktspējai saskaņojiet raiduztvērēju veidus un pārliecinieties, ka pievienotais tīkla aprīkojums atbalsta Gigabitu Ethernet. Uzstādiet pārveidotāju sausā, no putekļiem brīvā vidē un nodrošiniet pietiekamu ventilāciju ap kompakto korpusu.
