Tīkla multivides pārveidotājs EFB Elektronik EL023V2

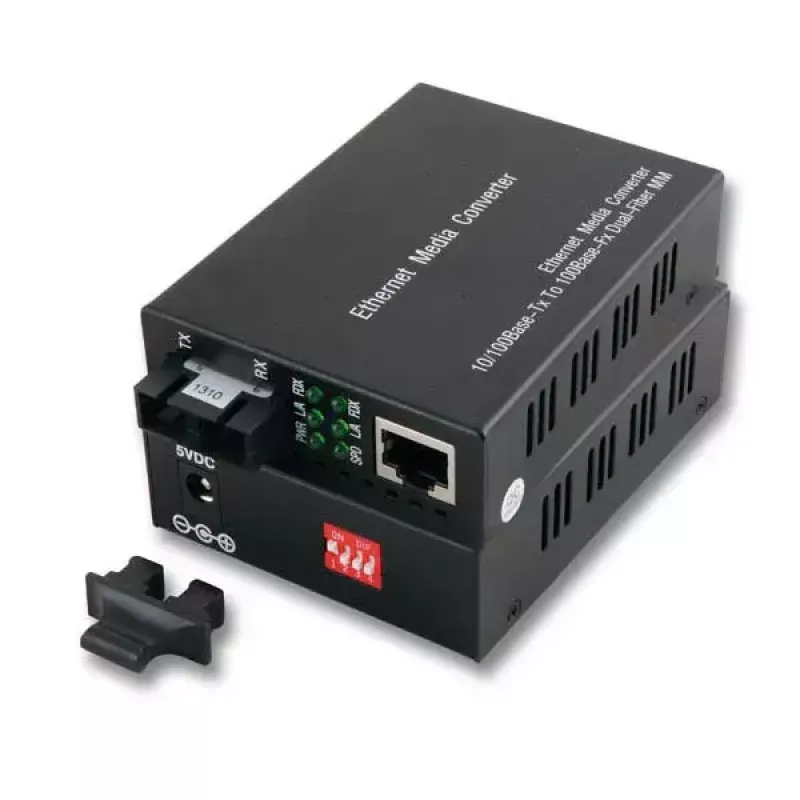

EFB Elektronik EL023V2 ir kompakts tīkla multivides pārveidotājs, kas pārveido 100Base-TX (RJ-45) par 100Base-FX (SC) optisko šķiedru. Tas atbalsta Fast Ethernet datu pārraides ātrumu (10/100 Mbit/s) ar maksimālo pārraides attālumu līdz 2000 m, izmantojot daudzmodu optisko šķiedru pie 850 nm. Ierīce ir metāla korpusā un komplektā ietilpst ārējais barošanas avots; to var izmantot kā atsevišķu ierīci vai uzstādīt saderīgā šasijā (EL0CH1).

Priekšrocības

Pārveidotājs nodrošina automātisko sarunu procedūru un Auto MDI/MDI-X, lai vienkāršotu Ethernet savienojuma iestatīšanu, un tam ir diagnostikas gaismas indikatori ātrai statusa pārbaudei. Metāla korpuss garantē mehānisku izturību, savukārt SC daudzmodu optiskās šķiedras saskarne piedāvā uzticamu optisko savienojamību. Kompaktais izmērs un iekļautais ārējais barošanas adapteris padara to piemērotu izvietošanai vietās, kur svarīga ir vieta un vienkārša uzstādīšana.

Piemērots

• 10/100 Mbit/s Ethernet saišu pagarināšanai pa daudzmodu optisko šķiedru
• Vara Ethernet ierīču savienošanai ar optiskās šķiedras infrastruktūru
• Lietošanai mazos tīkla statīvos vai kā atsevišķam multivides pārveidotājam

Galvenās specifikācijas

• Ražotājs: EFB Elektronik
• Modelis: EL023V2 (MPN: EL023V2, EAN: 4049759057909)
• Ethernet saskarnes: 1 x 100Base-TX (RJ-45), 1 x 100Base-FX (SC)
• Datu pārraides ātrums: 10/100 Mbit/s (Fast Ethernet)
• Viļņa garums: 850 nm (daudzmodu)
• Maksimālais pārraides attālums: līdz 2000 m
• Korpuss: metāla; izmēri (G x P x A): 70.5 x 115.6 x 26 mm (avotā norādīts 94 x 71 x 26 mm metāla korpusam, produkta dati: 70.5 x 115.6 x 26 mm)
• Komplektā: ārējais barošanas avots
• Krāsa: melna

Lietošana

Novietojiet EL023V2 uz līdzenas virsmas vai uzstādiet to saderīgā EL0CH1 šasijā, ja nepieciešama montāža statīvā. Pievienojiet vara Ethernet ierīci RJ-45 portam un pievienojiet daudzmodu SC optisko šķiedru optiskās šķiedras portam. Pievienojiet komplektā iekļauto ārējo barošanas adapteri un pārbaudiet barošanas un savienojuma statusu, izmantojot diagnostikas gaismas indikatorus. Pārveidotājs atbalsta automātisko sarunu procedūru un Auto MDI/MDI-X, tāpēc tipiskos iestatījumos nav nepieciešama manuāla krustojuma vai ātruma konfigurācija.

Ieteikumi

Lai nodrošinātu uzticamu optisko veiktspēju, izmantojiet daudzmodu optisko šķiedru, kas paredzēta 850 nm, un uzturiet savienotājus tīrus. Uzstādot lielos attālumos, pārbaudiet optiskās šķiedras nepārtrauktību un vājinājumu, lai nodrošinātu, ka savienojums paliek noteiktajā 2000 m diapazonā.
