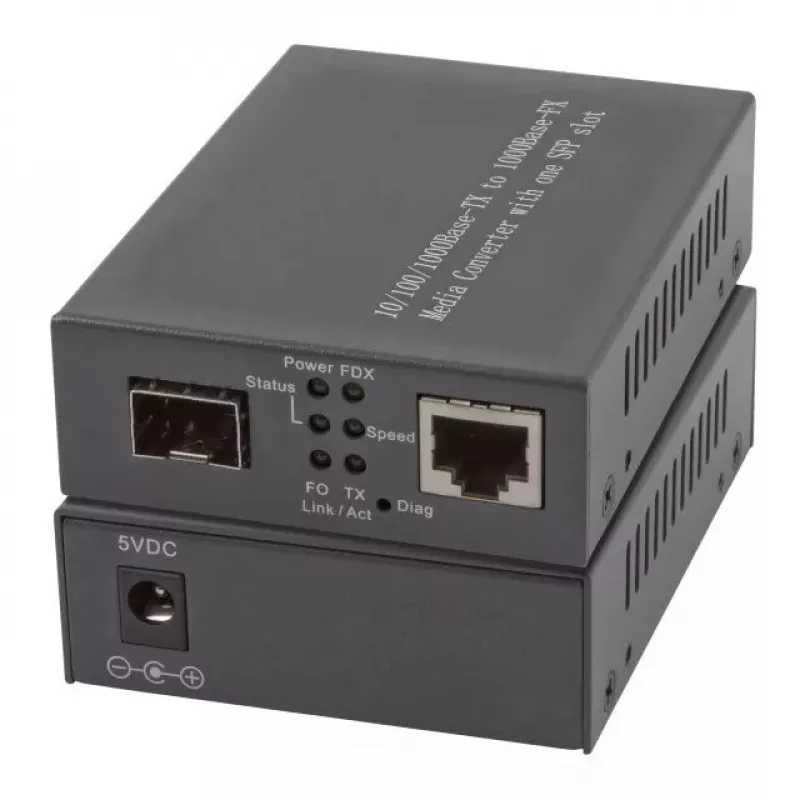

Tīkla mediju pārveidotājs EFB Elektronik EL029

EFB Elektronik EL029 tīkla mediju pārveidotājs pārveido starp Ethernet (RJ45) un optisko šķiedru savienojumiem, atbalstot datu pārraides ātrumu līdz 1000 Mbit/s. Tas pieņem MiniGBIC moduļus, lai nodrošinātu vai nu daudzmodu vai vienmoda optisko šķiedru savienojumus, un to var izmantot kā atsevišķu ierīci vai montēt saderīgā šasijā (EL0CH1). Kompaktais metāla korpuss ir 94 x 71 x 26 mm liels, un komplektā ietilpst ārējais barošanas avots un diagnostikas gaismas diodes savienojuma statusa un aktivitātes uzraudzībai.

Priekšrocības

Pārveidotājs atbalsta automātisko sarunu un Auto MDI/MDI-X vienkāršotai tīkla integrācijai un pieņem MiniGBIC moduļus, nodrošinot elastīgu mediju izvēli. Kompaktais metāla korpuss un iekļautais ārējais barošanas avots padara to piemērotu instalācijām ar ierobežotu telpu. Diagnostikas gaismas diodes sniedz skaidru statusa informāciju ātrai problēmu novēršanai.

Piemērots

• Gigabit Ethernet savienojumu pagarināšanai pa optisko šķiedru
• RJ45 vara savienojumu pārveidošanai uz MiniGBIC optisko šķiedru
• Izvietojumiem, kur nepieciešama vienmoda vai daudzmodu optiskā šķiedra, mainot MiniGBIC moduļus
• Mazām serveru telpām, tīkla skapjiem un punktpunktu savienojumiem

Galvenās specifikācijas

• Maksimālais datu pārraides ātrums: 1000 Mbit/s
• Ethernet LAN (RJ-45) pieslēgvietas: 1
• Optiskās šķiedras pieslēgvietu skaits: 1 (MiniGBIC slots)
• Ethernet interfeisa tips: Gigabit Ethernet (10/100/1000)
• Automātiskā saruna: Jā; Auto MDI/MDI-X: Jā
• Korpuss: Metāls; Izmēri (G x P x A): 94 x 71 x 26 mm
• Produkta krāsa: Melna
• Iekļauts: Ārējais barošanas avots, diagnostikas gaismas diodes

Lietošana

Uzstādiet saderīgu MiniGBIC moduli (daudzmodu vai vienmodu) MiniGBIC slotā, ja nepieciešams. Pievienojiet RJ45 Ethernet kabeli RJ45 pieslēgvietai un optiskās šķiedras kabeli MiniGBIC modulim. Pievienojiet ierīci strāvai, izmantojot komplektā iekļauto ārējo barošanas avotu. Ierīce atbalsta automātisko sarunu un automātiski noteiks savienojuma ātrumu; izmantojiet diagnostikas gaismas diodes, lai pārbaudītu savienojuma un aktivitātes statusu. Izmantošanai šasijā ievietojiet saderīgā EL0CH1 šasijā saskaņā ar šasijas instrukcijām.

Ieteikumi

Izmantojiet sertificētus MiniGBIC moduļus un optiskās šķiedras kabeļus, kas atbilst izvēlētajam režīmam (MM vai SM) un atbilst nepieciešamajām savienojuma budžeta un attāluma specifikācijām. Nodrošiniet pareizu optisko šķiedru savienotāju apstrādi un ievērojiet standarta ESD piesardzības pasākumus, uzstādot moduļus un pievienojot kabeļus.
