Tīkla multivides pārveidotājs EFB Elektronik EL022V2

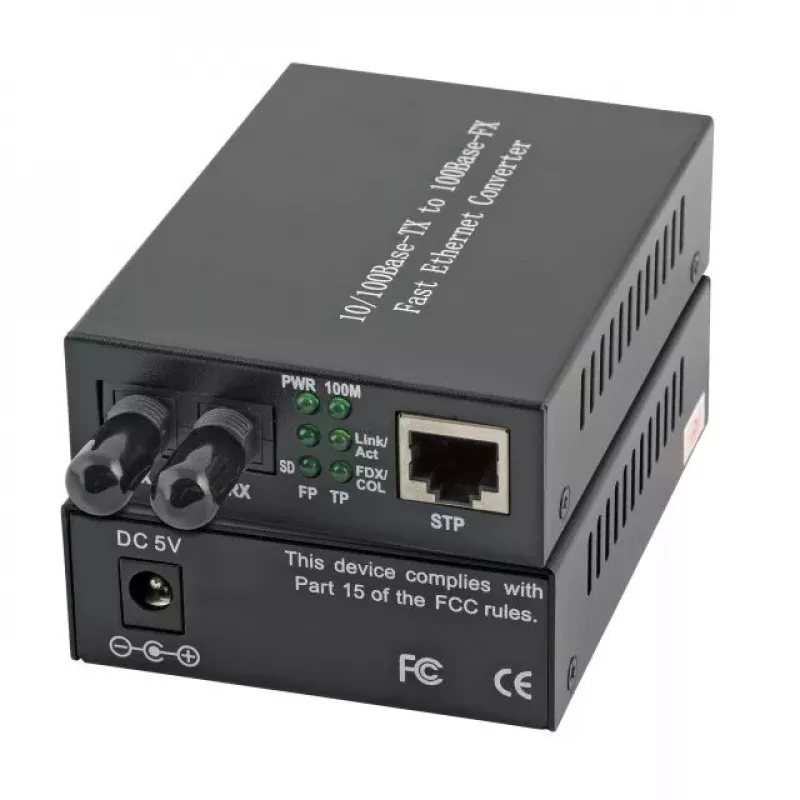

EFB Elektronik EL022V2 ir kompakts tīkla multivides pārveidotājs Fast Ethernet vara tīklu savienošanai ar daudzmodu optiskās šķiedras saitēm. Tas atbalsta 10/100 Mbit/s Ethernet RJ-45 portā un izmanto ST daudzmodu optiskās šķiedras savienotāju, lai sasniegtu līdz 2000 m attālumu pie 1310 nm. Ierīce tiek piegādāta ar ārēju barošanas avotu un metāla korpusu ar izmēriem 94 x 71 x 26 mm, un to var izmantot kā atsevišķu ierīci vai uzstādīt saderīgā šasijā (EL0CH1).

Priekšrocības

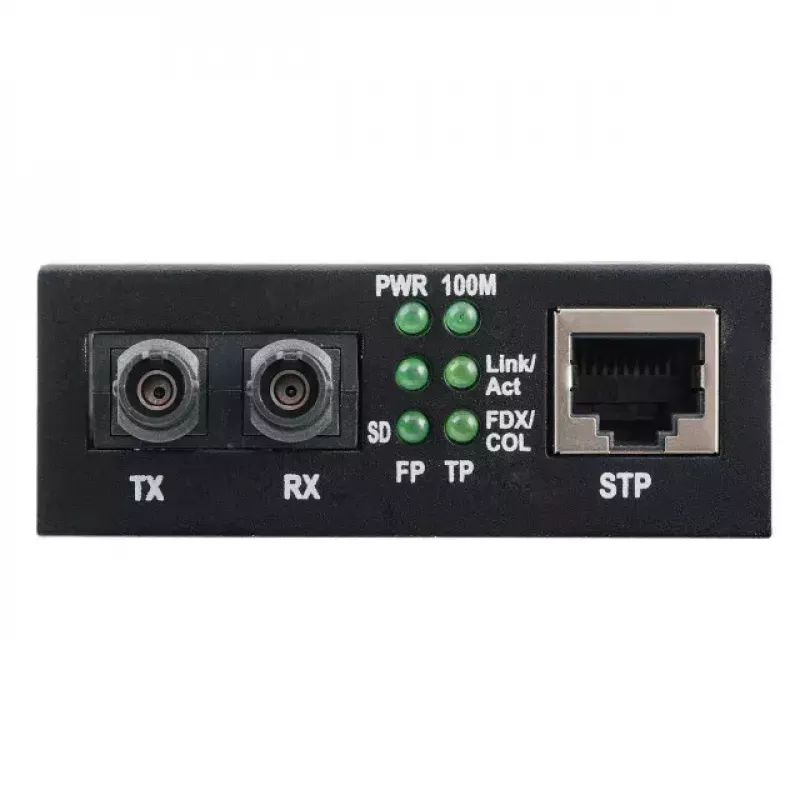

EL022V2 nodrošina automātisko sarunu un Auto MDI/MDI-X funkcionalitāti, vienkāršojot uzstādīšanu, jo nav nepieciešama manuāla krustojuma kabeļa izmantošana. Diagnostikas gaismas diodes sniedz skaidru statusa informāciju par saiti un aktivitāti. Tā metāla korpuss piedāvā izturīgu aizsardzību jauktās tīkla vidēs, savukārt iekļautais ārējais barošanas avots nodrošina tūlītēju darbību bez papildu piederumiem.

Piemērots

• Fast Ethernet tīklu paplašināšanai pa daudzmodu optisko šķiedru līdz 2000 m
• Uz vara bāzes veidotu slēdžu, maršrutētāju vai atsevišķu RJ-45 ierīču savienošanai ar optiskās šķiedras segmentiem
• Izmantošanai kā atsevišķs multivides pārveidotājs vai uzstādīts saderīgā šasijā (EL0CH1)
• Industriāliem vai komerciāliem tīkla segmentiem, kam nepieciešams kompakts pārveidotājs ar metāla korpusu

Galvenās specifikācijas

• Maksimālais datu pārraides ātrums: 100 Mbit/s
• Ethernet LAN (RJ-45) porti: 1
• Optiskās šķiedras portu daudzums: 2
• Ethernet saskarnes tips: Fast Ethernet (10/100 Mbit/s)
• Optiskās šķiedras savienotājs: ST (daudzmodu)
• Maksimālais pārraides attālums: 2000 m pie 1310 nm
• Produkta krāsa: Melna
• Izmēri (G x P x A): 94 x 71 x 26 mm

Kā lietot

Uzstādiet EL022V2 uz stabilas virsmas vai ievietojiet to saderīgā šasijā (EL0CH1), ja nepieciešama konsolidācija statīvā. Pievienojiet vara Ethernet ierīci RJ-45 portam un daudzmodu ST optisko šķiedru optiskās šķiedras portam. Pievienojiet komplektā iekļauto ārējo barošanas avotu un pārbaudiet diagnostikas gaismas diožu statusu par saiti un aktivitāti. Automātiskā saruna un Auto MDI/MDI-X automātiski apstrādā ātruma un krustojuma konfigurāciju.

Ieteikumi

Lai nodrošinātu uzticamu darbību, izmantojiet daudzmodu optisko šķiedru un ST savienotājus, kas atbilst norādītajam viļņa garumam (1310 nm), un ievērojiet atbilstošu optiskās šķiedras apstrādes praksi. Nepakļaujiet metāla korpusu kodīgai videi un nodrošiniet atbilstošu ventilāciju ap ierīci. Izvietojot vairākus pārveidotājus, apsveriet iespēju izmantot EL0CH1 šasiju centralizētai barošanai un sakārtotai kabeļu pārvaldībai.
