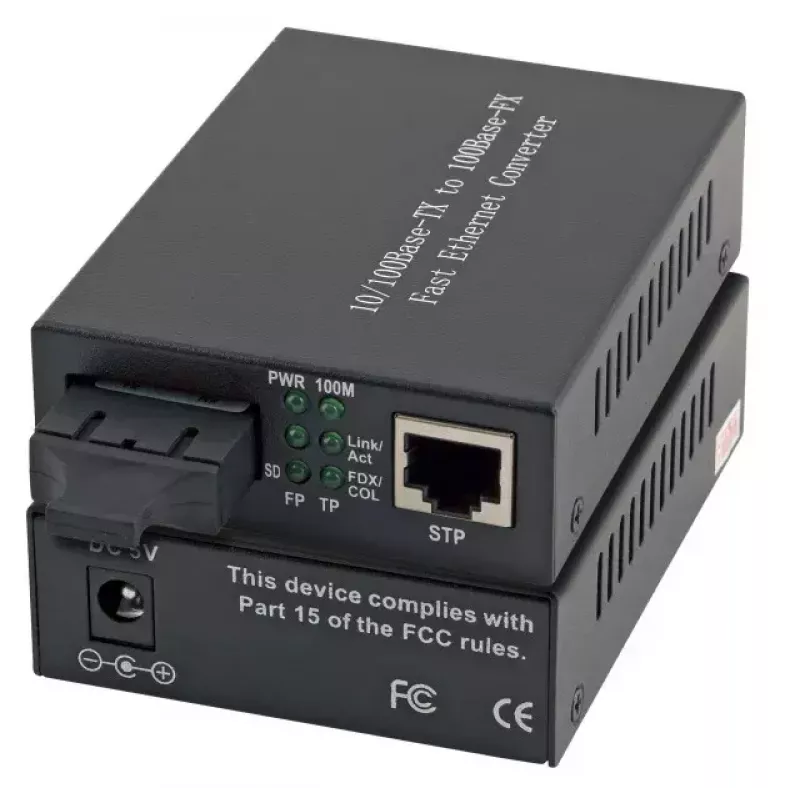

Tīkla mediju pārveidotājs EFB Elektronik EL025V2

EFB Elektronik EL025V2 ir kompakts tīkla mediju pārveidotājs, kas savieno vara Ethernet un vienmoda optisko šķiedru tīklus ar Fast Ethernet ātrumu. Paredzēts instalācijām, kurām nepieciešams uzticams optiskās šķiedras pagarinājums esošai 10/100 Mbit/s Ethernet saitei, šī ierīce atbalsta maksimālo datu pārraides ātrumu 100 Mbit/s un izmanto SC optiskās šķiedras savienotāju ar 1310 nm viļņa garumu, lai nodrošinātu liela attāluma savienojumus līdz 10 000 metriem. Tā metāla korpuss nodrošina mehānisku aizsardzību un stabilu darbību plauktā, skapī vai pie sienas stiprināmās konfigurācijās.

Priekšrocības

Ierīce piedāvā vienkāršu veidu, kā paplašināt tīkla segmentus lielos attālumos, saglabājot Fast Ethernet veiktspēju. Tās viens optiskās šķiedras ports un RJ-45 Ethernet ports vienkāršo integrāciju ar standarta tīkla aprīkojumu. Metāla korpuss uzlabo izturību un siltuma izkliedi, samazinot fizisku bojājumu risku prasīgās vidēs. Vienmoda optiskās šķiedras un SC savienotāju atbalsts nodrošina saderību ar parasto telekomunikāciju un universitātes pilsētiņas maģistrālo kabeļu infrastruktūru.

Piemērots

• Vietējo tīklu paplašināšanai starp ēkām vai visā universitātes pilsētiņā
• Attālinātu tīkla ierīču, piemēram, komutatoru, maršrutētāju vai videonovērošanas sistēmu, savienošanai
• Optisko šķiedru saišu integrēšanai esošajās Fast Ethernet infrastruktūrās
• Vidēm, kur nepieciešams izturīgs metāla korpuss

Galvenās specifikācijas

• Maksimālais datu pārraides ātrums: 100 Mbit/s (Fast Ethernet)
• Ethernet LAN ports: 1 × RJ-45
• Optiskās šķiedras porti: 1 × SC (vienmoda)
• Atbalstītais optiskās šķiedras viļņa garums: 1310 nm
• Maksimālais pārraides attālums pa optisko šķiedru: līdz 10 000 m
• Korpuss: metāla korpuss paaugstinātai izturībai

Lietošana

Uzstādiet EL025V2 uz stabilas virsmas vai skapī un savienojiet vara tīkla ierīci ar RJ-45 portu, izmantojot standarta Ethernet kabeli. Terminējiet vienmoda optiskās šķiedras kabeli ar SC savienotāju un pievienojiet to optiskās šķiedras portam. Pārliecinieties par pareizu optiskās šķiedras polaritāti un, ja nepieciešams, izmantojiet atbilstošus optiskos komutācijas kabeļus vai pigteilus. Barojiet ierīci saskaņā ar piegādātā barošanas adaptera specifikācijām un pārbaudiet saites/aktivitātes gaismas diodes, lai apstiprinātu savienojamību. Konfigurējiet pievienotās tīkla ierīces darbam ar Fast Ethernet ātrumu vai atļaujiet automātisko vienošanos, ja tā tiek atbalstīta.

Ieteikumi

Novietojiet pārveidotāju vēdināmā vietā, prom no pārmērīgiem putekļiem un mitruma. Gariem optiskās šķiedras posmiem izmantojiet sertificētu vienmoda optisko šķiedru un pārbaudiet saiti ar piemērotiem optiskajiem instrumentiem, lai pārbaudītu signāla zudumus un nepārtrauktību. Saskaņojiet saites ātruma iestatījumus pievienotajās ierīcēs uz 100 Mbit/s, ja nepieciešama fiksēta ātruma darbība. Regulāri pārbaudiet optiskās šķiedras savienotājus attiecībā uz piesārņojumu un tīriet tos ar piemērotiem optiskās šķiedras tīrīšanas instrumentiem, lai uzturētu optimālu veiktspēju.
