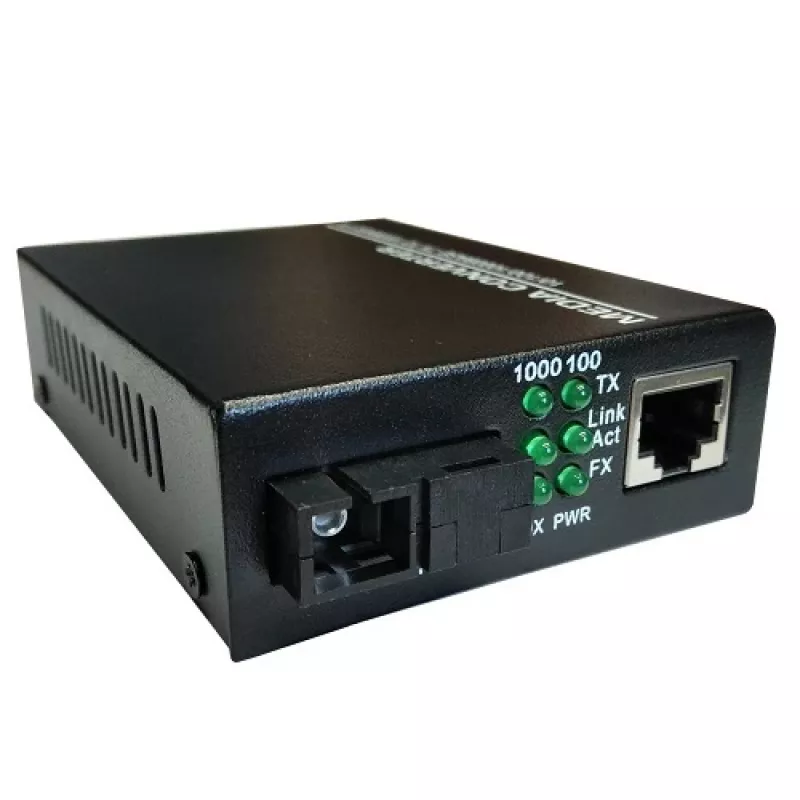

Tīkla vides pārveidotājs PLANET MC1310SC 10/100/1000M TX 1310 nm SC

PLANET MC1310SC ir tīkla vides pārveidotājs, kas pārveido starp vara 10/100/1000 Mbps Ethernet un vienmoda optisko šķiedru, izmantojot 1310 nm TX SC portu. Tas nodrošina optiskās šķiedras augšupsaites komutatoriem vai maršrutētājiem, paplašina tīkla pārklājumu punktu–punktu savienojumiem un mugurkaula savienojumiem, kā arī nodrošina elektromagnētisko izolāciju, ja nepieciešams.

Priekšrocības

Vides pārveidotājs atbilst IEEE 802.3/802.3u standartiem un atbalsta automātisku MDI/MDI-X noteikšanu, pretspiedienu un IEEE 802.3x plūsmas kontroli pusdupleksai un pilndupleksai darbībai. Tas ietver līdz 2 Mbit bufera atmiņu mikroshēmā un augstas veiktspējas atmiņas joslas platumu 1,4 Gbps. Ierīce atbilst FCC B klases un CE drošības standartiem un piedāvā elastīgas barošanas iespējas (ārējais 5 V līdzstrāva 1 A vai plaša diapazona iebūvētā maiņstrāvas ieeja / 48 V līdzstrāva, ja piemērojams).

Piemērots

• Ethernet tīklu paplašināšanai pa vienmoda optiskās šķiedras saitēm
• Komutatoru vai maršrutētāju pievienošanai optiskās šķiedras augšupsaitēm
• Punktu–punktu mugurkaula saitēm, kurām nepieciešama elektromagnētiskā izolācija

Galvenās specifikācijas

• Standarti: IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX/FX
• Datu pārraides ātrumi: 10/100/1000 Mbps pa varu
• Optiskā šķiedra: vienmoda, TX 1310 nm, SC savienotājs
• Varš: viens UTP RJ-45 savienotājs (Cat5 UTP kabelis)
• Bufera atmiņa: līdz 2 Mbit mikroshēmā; atmiņas joslas platums 1,4 Gbps
• Darbības režīms: pilnduplekss un pusduplekss ar plūsmas kontroli (pretspiediens / IEEE 802.3x)
• Barošana: ārējais 5 V līdzstrāva 1 A vai iebūvētais 110–265 V maiņstrāva / 48 V līdzstrāva atkarībā no modeļa
• Darbības temperatūra: 0 °C līdz 60 °C; relatīvais mitrums: 5%–90%
• Atbalstītie optiskās šķiedras serdes izmēri: 8,3/125, 8,7/125, 9/125 vai 10/125 µm
• Izmēri (ar ārējo barošanas bloku): 26 mm × 70 mm × 95 mm

Lietošanas veids

Uzstādiet MC1310SC tuvu vara ierīcei (komutatoram vai maršrutētājam) un pievienojiet RJ-45 portu Ethernet portam, izmantojot Cat5 UTP kabeli. Pievienojiet vienmoda optiskās šķiedras kabeli ar SC savienotāju 1310 nm TX portam optiskās šķiedras augšupsaitei. Izvēlieties vai pievienojiet atbilstošu barošanas avotu (ārējo 5 V līdzstrāvas adapteri vai iebūvēto maiņstrāvas/48 V līdzstrāvas ieeju atkarībā no ierīces) un ieslēdziet ierīci. Pārveidotājs automātiski noteiks MDI/MDI-X un vienosies par dupleksa režīmu un plūsmas kontroli ar pievienotajām ierīcēm.

Ieteikumi

Izmantojiet vienmoda optisko šķiedru ar norādītajiem serdes izmēriem un kvalitatīviem savienotājiem; pirms uzstādīšanas pārbaudiet optiskās šķiedras polaritāti un tīrību. Uzstādiet pārveidotāju vietā, kas atbilst norādītajiem temperatūras un mitruma diapazoniem, un pārliecinieties, ka tiek izmantota atbilstošā barošanas opcija konkrētajam modeļa variantam.
