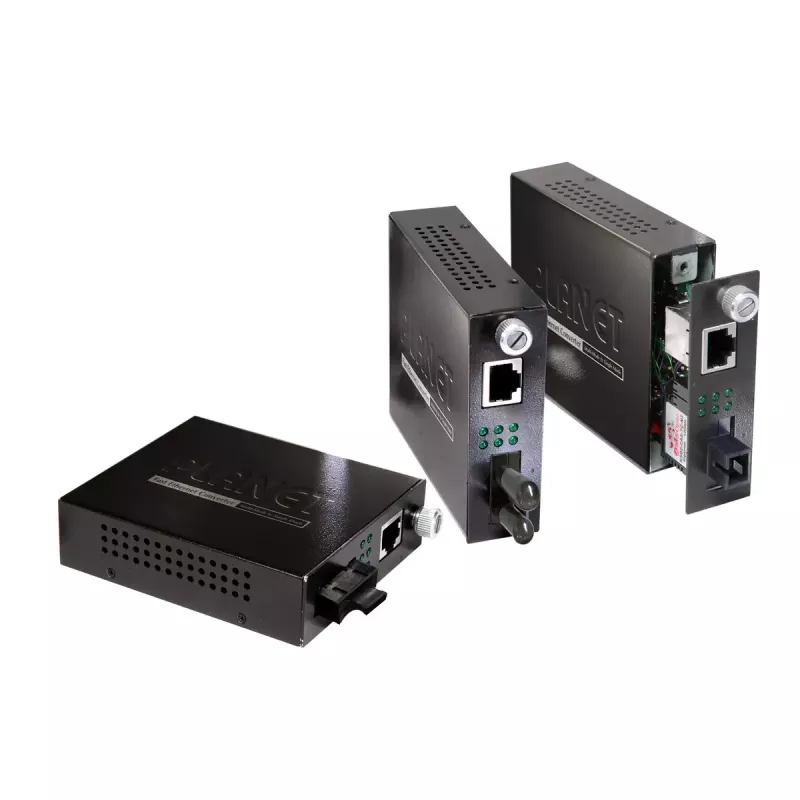

Tīkla mediju pārveidotājs PLANET FST-802

PLANET FST-802 ir tīkla mediju pārveidotājs, kas pārveido starp 10/100BASE-TX vara Ethernet un 100BASE-FX optiskās šķiedras savienojumiem. Tam ir 10Base-T / 100Base-TX TP ports un 100Base-FX SC daudzmodu šķiedras ports, kas darbojas pie 1310 nm, atbalstot pārraides attālumus līdz 2 km. Ierīce atbalsta datu pārraides ātrumu līdz 100 Mbit/s, ir sertificēta ar FCC un CE, un to darbina 5 V, 2 A līdzstrāvas adapteris.

Priekšrocības

FST-802 pagarina Ethernet savienojumus pa šķiedru, lai palielinātu attālumu un samazinātu elektromagnētiskos traucējumus. Tas atbalsta automātisko MDI/MDI-X TP portā un izmanto uzglabāšanas un pārsūtīšanas mehānismu, lai novērstu bojātu pakešu pārsūtīšanu. DIP slēdžu konfigurācija ļauj manuāli izvēlēties dupleksa un ātruma režīmus un iespējot viedās funkcijas, piemēram, saites zuduma atgriešanu (LLR) un saites zuduma pārsūtīšanu (LLCF), lai savlaicīgi brīdinātu par savienojuma pārtraukumiem. Ierīce var darboties kā atsevišķs pārveidotājs vai kā slīdmodulis PLANET 19 collu mediju pārveidotāju šasijā centralizētai uzraudzībai.

Piemērots

• 10/100 Mbps Ethernet savienojumu pagarināšanai pa daudzmodu šķiedru līdz 2 km
• Vara tīkla iekārtu savienošanai ar šķiedru infrastruktūru
• Izvietojumiem, kuros nepieciešama EMI imunitāte vai izolācija starp tīkla segmentiem
• Atsevišķām instalācijām vai integrācijai PLANET mediju pārveidotāju šasijā

Galvenās specifikācijas

• Modelis: PLANET FST-802
• TP interfeiss: 10Base-T / 100Base-TX (RJ-45), automātisks MDI/MDI-X
• Šķiedras interfeiss: 100Base-FX SC, daudzmodu, 1310 nm
• Maksimālais šķiedras attālums: līdz 2 km (daudzmodu)
• Datu pārraides ātrums: līdz 100 Mbit/s
• Jauda: 5 V līdzstrāva, 2 A
• Sertifikācijas: FCC, CE

Kā lietot

Instalējiet FST-802, pievienojot vara Ethernet ierīci RJ-45 TP portam un optiskās šķiedras kabeli SC portam. Pieslēdziet ierīci komplektācijā iekļautajam 5 V līdzstrāvas adapterim. Izmantojiet DIP slēdžus, lai iestatītu dupleksa un ātruma režīmus, vai atstājiet automātisko sarunu ieslēgtu. Ja izmantojat PLANET mediju pārveidotāju šasijā, ievietojiet moduli atbilstošā slotā un uzraugiet tā statusu, izmantojot šasijas RS-232 konsoli vai tīmekļa saskarni.

Ieteikumi

Lai nodrošinātu uzticamus savienojumus, izmantojiet atbilstošas kvalitātes daudzmodu šķiedru un pārliecinieties, ka savienotāji ir tīri. Pārbaudiet, vai DIP slēdžu iestatījumi atbilst pievienotajai ierīcei (ātrums un duplekss). Integrējot šasijā, pārliecinieties par programmaparatūras un šasijas saderību attālinātai uzraudzībai.
