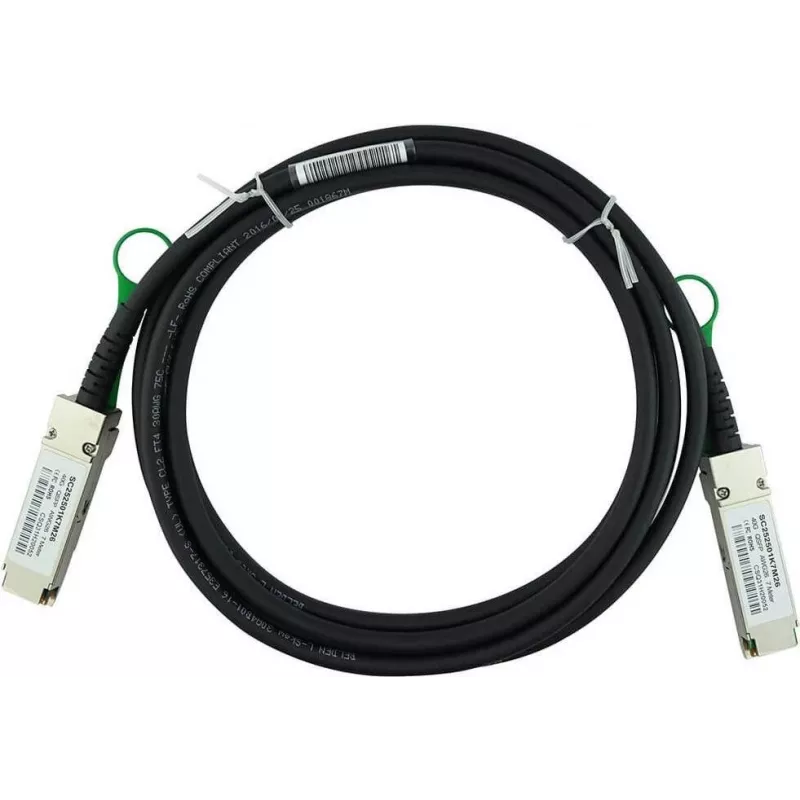

DAC kabelis CBO CBL-QSFP-40GE-PASS-2M 2m pasīvs QSFP+ uz QSFP+ 40GbE tiešās pievienošanas

CBO CBL-QSFP-40GE-PASS-2M ir 2 metrus garš pasīvs DAC (tiešās pievienošanas vara) kabelis ar QSFP+ savienotājiem, kas atbalsta 40GbE savienojumus. Tas ir paredzēts īsa attāluma savienojumiem starp serveriem, komutatoriem un uzglabāšanas ierīcēm, kur tiešs vara savienojums samazina aizturi un enerģijas patēriņu. Kabelis ir rūpnīcā nobeigts risinājums, kas novērš nepieciešamību pēc atsevišķiem optiskajiem raiduztvērējiem, vienkāršojot plauktu līmeņa kabeļu savienošanu augšējā plaukta un agregācijas izvietojumos.

Priekšrocības

Pasīvā QSFP+ uz QSFP+ montāža piedāvā zemu elektrisko aizturi un minimālu enerģijas patēriņu salīdzinājumā ar aktīvajām optiskajām vai raiduztvērēju bāzes saitēm. Tā 2 m garums nodrošina prognozējamu signāla ceļu, kas piemērots iekšējā plaukta un tuvu starpplauktu savienojumiem. Kā tiešās pievienošanas vara risinājums tas samazina komponentu skaitu un kopējās īpašuma izmaksas augsta blīvuma 40GbE vidēs, vienlaikus saglabājot saderību ar standarta QSFP+ pieslēgvietām un saišu ātrumiem.

Piemērots

• Īsa attāluma servera-komutatora savienojumi plauktos
• Augšējā plaukta un agregācijas komutatoru starpsavienojumi
• Augsta blīvuma komutatoru-komutatoru saites datu centros
• Uzglabāšanas masīvu savienojumi, kam nepieciešams 40GbE joslas platums

Galvenās specifikācijas

• Kabeļa veids: pasīvs tiešās pievienošanas vara (DAC)
• Savienotāja veids: QSFP+ uz QSFP+
• Nominālais datu pārraides ātrums: 40 Gigabit Ethernet (40GbE)
• Garums: 2 metri
• Tipisks lietošanas diapazons: īss sasniedzamība, iekšējais plaukts un tuvu starpplauktu
• Enerģijas profils: pasīvs (kabelī nav aktīvas elektronikas)

Kā lietot

Ievietojiet katru QSFP+ spraudni attiecīgajā QSFP+ pieslēgvietā abās savienojamajās ierīcēs, pārliecinoties, ka fiksators nofiksējas un modulis ir pilnībā ievietots. Pārbaudiet saites vienošanos abos galapunktos un apstipriniet 40GbE darbību, izmantojot ierīces pārvaldības saskarnes. Turiet kabeli aiz savienotājiem un izvairieties no asiem līkumiem; ievērojiet noteikto liekuma rādiusu un nostipriniet lieko kabeli, lai novērstu spriedzi uz spraudņiem. Ja saite neizveidojas, pārbaudiet pieslēgvietas konfigurāciju un saderību ar pasīvajiem DAC moduļiem aprīkojumā.

Ieteikumi

Izmantojiet šo 2 m pasīvo DAC īsa attāluma savienojumiem, kur prioritāte ir zema aizture un zems enerģijas patēriņš. Izvairieties no pasīvo vara montāžu izmantošanas attālumiem, kas pārsniedz ieteicamo iekšējā plaukta un tuvu starpplauktu diapazonus; garākiem posmiem apsveriet aktīvos DAC vai optiskos raiduztvērējus ar šķiedras kabeļiem. Nodrošiniet ierīču pieslēgvietu saderību ar pasīvajiem QSFP+ kabeļiem un skatiet komutatoru ražotāja dokumentāciju par nepieciešamajiem iestatījumiem vai atbalstīto kabeļu sarakstiem.
