DAC pasīvais kabelis CBO QSFP-4SFP+ 1 m — QSFP uz 4 × SFP+ tiešais savienojums

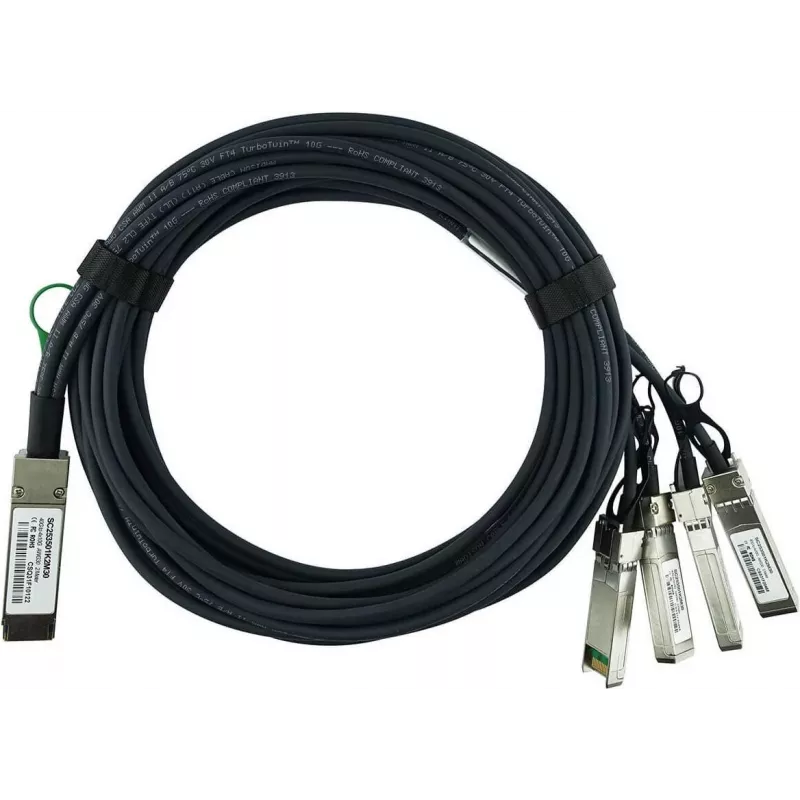

Pasīvais DAC kabelis CBO QSFP-4SFP+ 1 m ir tiešā savienojuma vara montāža, kas sadala vienu QSFP pieslēgvietu četrās neatkarīgās SFP+ pieslēgvietās 1 metra fiksētā garumā. Tas paredzēts īsa attāluma savienojumiem datu centros un serveru statīvos, kur nepieciešams kompakts, ar mazu aizturi un izmaksu ziņā izdevīgs vara savienojums. Kabelis darbojas bez raiduztvērējiem vai atsevišķas barošanas un nodrošina stabilu elektrisko saskarni starp QSFP iespējotiem slēdžiem vai moduļiem un SFP+ bāzētām ierīcēm.

Priekšrocības

Šis QSFP-uz-4×SFP+ pasīvais DAC piedāvā samazinātu aizturi un determinētu veiktspēju salīdzinājumā ar optisko šķiedru risinājumiem, kuriem nepieciešami optiskie raiduztvērēji. Viena metra garums samazina jucekli liela blīvuma statīvu vidēs un vienkāršo kabeļu pārvaldību augšējā statīva un rindu gala izvietojumos. Kā pasīvs tiešā savienojuma risinājums tas novērš nepieciešamību pēc atsevišķas optikas, samazinot gan sākotnējās aparatūras izmaksas, gan pastāvīgo rezerves daļu sarežģītību, vienlaikus nodrošinot uzticamus, mazjaudas savienojumus īsiem attālumiem.

Piemērots

Galvenās specifikācijas

Kā lietot

Ievietojiet QSFP galu avota slēdža QSFP pieslēgvietā vai raiduztvērēja slotā un pievienojiet četrus SFP+ savienotājus galamērķa SFP+ pieslēgvietās. Pārliecinieties, ka abi gali ir pilnībā ievietoti un resursdatora ierīces ir izslēgtas, vai ievērojiet aprīkojuma ražotāja karstās ievietošanas vadlīnijas, ja tās tiek atbalstītas. Pēc ievietošanas pārbaudiet savienojuma indikatorus un ierīces pieslēgvietas statusu slēdža vai servera pārvaldības saskarnē. Pašam kabelim nav nepieciešama papildu konfigurācija; pieslēgvietas konfigurācijai jāatbilst paredzētajam savienojuma ātrumam un sadales režīmam, kā to atbalsta tīkla aparatūra.

Ieteikumi

Izmantojiet šo pasīvo DAC īsa attāluma savienojumiem tajā pašā statīvā vai blakus statīvos; izvairieties no garumiem, kas pārsniedz norādīto 1 m garumu. Pārliecinieties, ka jūsu tīkla aprīkojums atbalsta pasīvo QSFP-uz-SFP+ sadali un ka programmaparatūras iestatījumi ļauj izmantot paredzēto pieslēgvietas sadales režīmu. Sargājiet kabeli no asiem līkumiem un nostipriniet to, lai izvairītos no slodzes uz savienotājiem.
