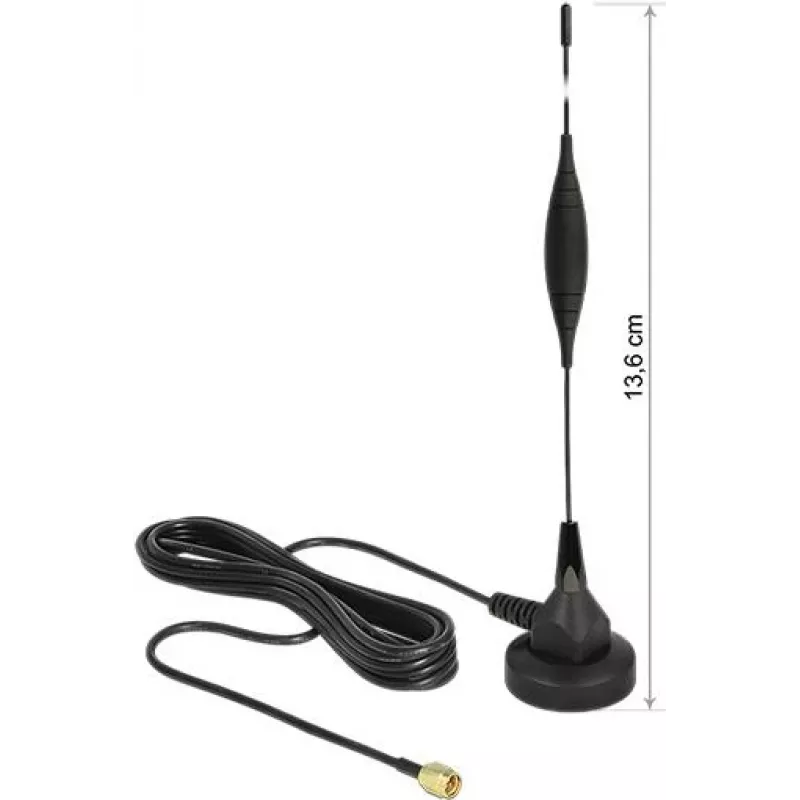

Daudzvirzienu antena DeLOCK 12422

DeLOCK 12422 daudzvirzienu antena atbalsta vairākas GSM un maza darbības attāluma bezvadu joslas lietošanai iekštelpās un ārpus tām. Tā aptver frekvenču diapazonus no 0,824–0,96 GHz un 1,71–2,17 GHz ar maksimālo pastiprinājumu 5 dBi, 50 Ω pretestību un SMA spraudni. Kompaktie izmēri (40 × 40 × 340 mm) un melns korpuss padara antenu piemērotu uzstādīšanai vietās ar ierobežotu vietu, kur nepieciešama stabila vairāku joslu uztveršana.

Priekšrocības

Šī antena nodrošina daudzvirzienu pārklājumu vairākās mobilajās un IoT frekvenču joslās, uzlabojot signāla uztveršanu ierīcēm, kas izmanto ZigBee (868/915 MHz), LoRa (868/915 MHz), DECT, Z-Wave un standarta GSM diapazonus. Tās 5 dBi pastiprinājums un 50 Ω pretestība nodrošina saderību ar tipisku radio aprīkojumu, izmantojot SMA spraudni, savukārt kompaktā, laikapstākļiem izturīgā forma ļauj to uzstādīt iekštelpās vai ārpus tām.

Piemērots

• GSM pārklājuma paplašināšanai maršrutētājiem, tīkla vārtejām un modemiem
• ZigBee un Z-Wave viedo mājas centrmezglu uztveršanas uzlabošanai
• LoRa tīkla vārteju un sensoru instalācijām LPWAN izvietojumos
• DECT bāzes stacijām un citam maza darbības attāluma radio aprīkojumam

Galvenās specifikācijas

• Modelis: DeLOCK 12422
• Frekvenču joslas: 0,824–0,96 GHz un 1,71–2,17 GHz
• Maksimālais pastiprinājums: 5 dBi
• Pretestība: 50 Ω
• Savienotājs: SMA spraudnis
• Krāsa: melna
• Izmēri (P × D × A): 40 × 40 × 340 mm
• EAN: 4043619124220

Lietošana

Pieskrūvējiet SMA spraudni pie atbilstošās SMA ligzdas maršrutētājā, tīkla vārtejā vai radio ierīcē. Novietojiet antenu vertikāli daudzvirzienu pārklājumam un nodrošiniet, ka tā ir uzstādīta tālu no lieliem metāla šķēršļiem, lai sasniegtu labāko veiktspēju. Āra uzstādīšanai izmantojiet piemērotus stiprinājumus un noblīvējiet visus kabeļu ievades punktus, lai pasargātu no mitruma.

Ieteikumi

Izvēlieties montāžas vietu ar minimāliem šķēršļiem un, ja iespējams, paaugstinātā pozīcijā. Pirms uzstādīšanas pārbaudiet ierīces saderību ar 50 Ω antenām un SMA savienotājiem. Par īpašām normatīvajām prasībām vai antenas novietošanas norādījumiem savā reģionā konsultējieties ar vietējiem standartiem un ierīces ražotāju.
