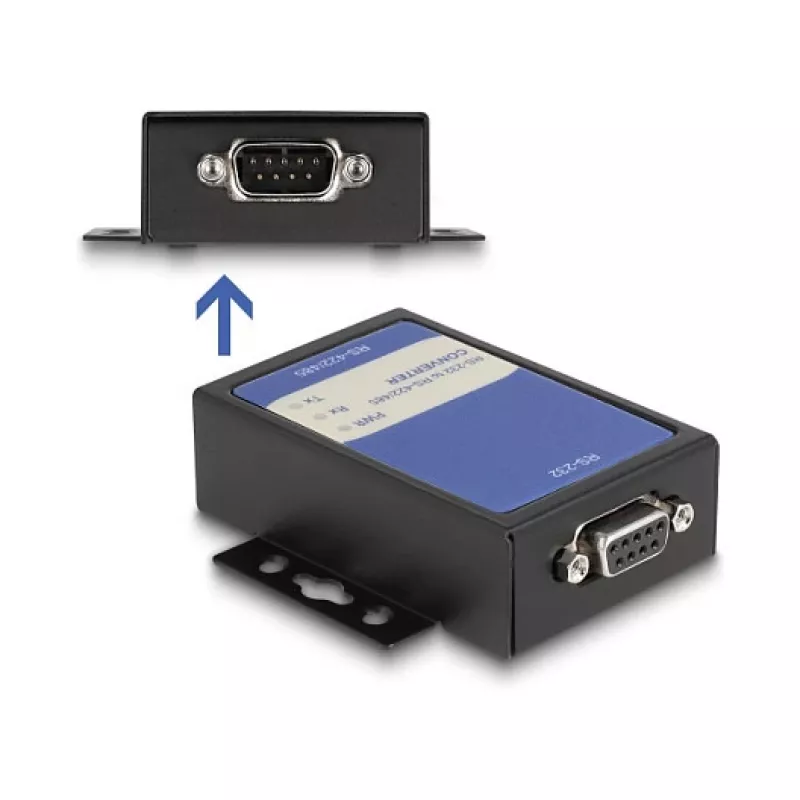

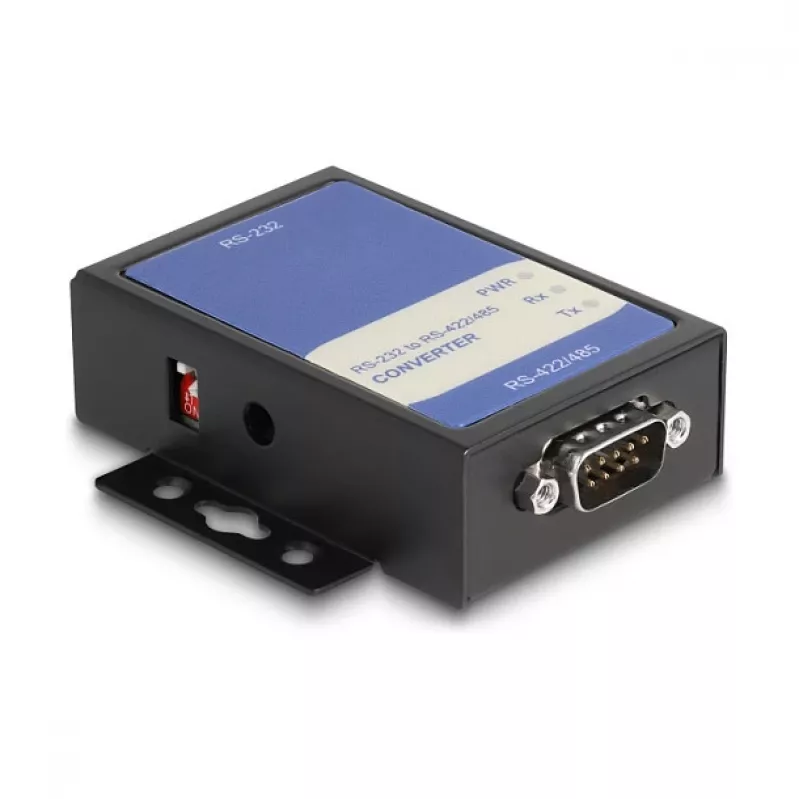

DeLOCK 64265 sērijas pārveidotājs, atkārtotājs, izolators RS-232 RS-422/485 melns

DeLOCK 64265 ir sērijas pārveidotājs, atkārtotājs un izolators, kas nodrošina datu pārraidi starp ierīcēm ar RS-232 un RS-422/485 saskarnēm. Ierīce ir ievietota uzticamā metāla korpusā, kompakta (50 × 84,6 × 23 mm) un paredzēta izmantošanai rūpnieciskās vidēs un lauka kopņu sistēmās, nodrošinot galvanisko izolāciju un aizsardzību pret elektrostatisko izlādi.

Priekšrocības

Pārveidotājs vienā ierīcē atbalsta RS-232 un RS-422/485 protokolus, piedāvā pārslēdzamus iekšējos terminējošos rezistorus, izmantojot kontaktu savienotājus, un ietver atkārtotāja funkcionalitāti, lai pagarinātu sakaru diapazonu, kad ir savienotas divas ierīces. Metāla korpuss nodrošina mehānisku aizsardzību, EMI ekranējumu un vairākas montāžas iespējas uzstādīšanai vadības skapjos vai uz DIN sliedēm.

Piemērots

• RS-232 iekārtu savienošanai ar RS-422/485 tīkliem
• Lauka kopņu un rūpnieciskās automatizācijas instalācijām
• RS-232 sakaru attāluma pagarināšanai, izmantojot divus savienotus pārveidotājus
• Vidēm, kur nepieciešama galvaniskā izolācija un ESD aizsardzība

Galvenās specifikācijas

• Ražotājs: DELOCK
• Modelis / MPN: 64265
• Saskarnes: RS-232 ↔ RS-422/485
• Funkcijas: pārveidotājs, atkārtotājs, izolators
• Izmēri: 50 mm × 84,6 mm × 23 mm
• Korpuss: metāls
• Terminējošie rezistori: iekšējie, pārslēdzami, izmantojot kontaktu savienotājus
• Pagarināšanas iespēja: divas ierīces var tieši savienot RS-232 diapazonam līdz 1200 m
• EAN: 4043619642656

Lietošana

Uzstādiet pārveidotāju piemērotā vietā, izmantojot pieejamās montāžas iespējas, un pievienojiet RS-232 ierīci RS-232 portam, bet RS-422/485 tīklu – attiecīgajam spailim. Konfigurējiet iekšējos terminējošos rezistorus ar plates kontaktu savienotājiem atbilstoši tīkla topoloģijai un pretestības prasībām. Lai pagarinātu RS-232 attālumu, tieši savienojiet divas DeLOCK 64265 ierīces un pirms nodošanas ekspluatācijā pārbaudiet signāla integritāti un zemējumu.

Ieteikumi

Lai nodrošinātu uzticamus tālsatiksmes sakarus, ieslēdziet terminējošos rezistorus tikai kopnes galos un ievērojiet konsekventu vadu un zemēšanas praksi. Izmantojiet metāla korpusa montāžas iespējas, lai samazinātu mehānisko spriegumu, un novietojiet pārveidotāju tālāk no spēcīgiem elektromagnētiskiem avotiem.
