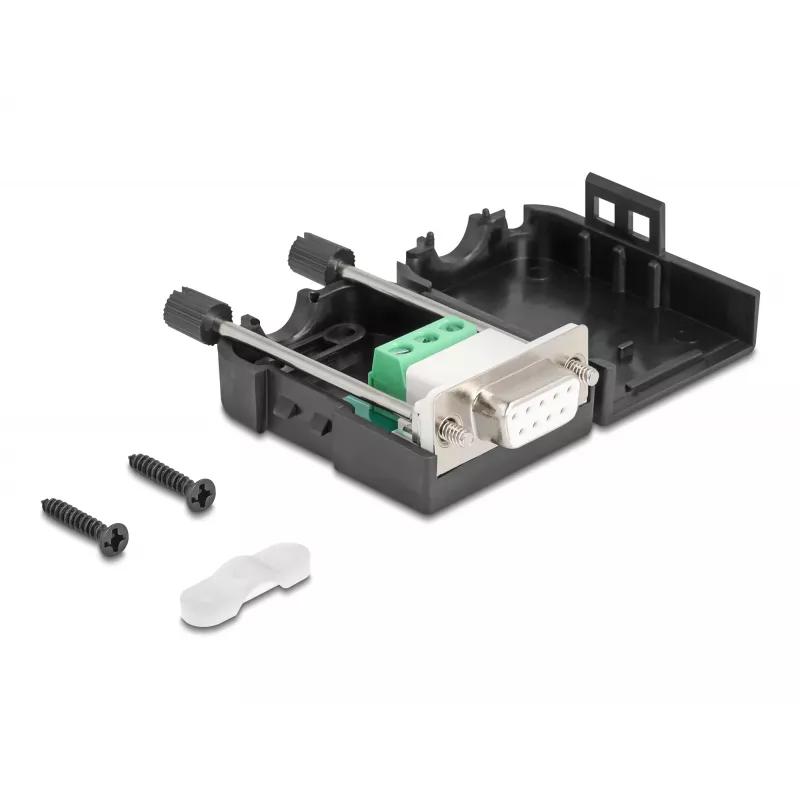

DeLOCK 90655 vadu savienotājs D-Sub 9 3 kontaktu spaiļu bloks Melns Pelēks

DeLOCK 90655 ir kompakts D-Sub 9 vadu savienotājs ar 3 kontaktu spaiļu bloku, kas paredzēts tukšo vadu savienošanai seriālo datu pārraidei. Sieviešu tipa savienotājā atrodas spaiļu bloks uz nelielas iespiedshēmas plates un ir pieejams melnā un pelēkā krāsā. Tas ir piemērots ierīču savienošanai ar saderīgām saskarnēm, piemēram, datoriem, mikrokontrolleriem vai rūpnieciskiem kontrolieriem. Korpuss aizsargā spaiļu bloka iespiedshēmas plati no netīrumiem un mehāniskiem bojājumiem, savukārt iebūvētais stiepes slodzes mazinātājs nostiprina kabeli pie korpusa.

Priekšrocības

Noslēgtais D-Sub korpuss aizsargā spaiļu bloka iespiedshēmas plati un atklātos kontaktus, samazinot piesārņojuma vai nejaušu bojājumu risku. Iebūvētais stiepes slodzes mazinātājs stingri notur kabeli vietā, novēršot spriedzi uz vadu savienojumiem. Kompaktie izmēri (20 mm platums, 48 mm dziļums, 34 mm augstums) ļauj savienotāju viegli integrēt šaurās instalācijās. Produkts ir sieviešu tipa D-Sub 9 savienotājs un atbilst CE standartiem.

Piemērots

• Seriālo datu savienojumiem starp datoriem un perifērijas ierīcēm
• Mikrokontrolleru un izstrādes plašu savienošanai
• Rūpniecisko kontrolieru un automatizācijas iekārtu vadu savienošanai
• Prototipēšanai un testēšanas iestatījumiem, kur nepieciešami tukšo vadu gali

Galvenās specifikācijas

• Ražotājs: DELOCK
• Modelis / MPN: 90655
• EAN: 4043619906550
• Savienotāja tips: D-Sub 9 (sieviešu) ar 3 kontaktu spaiļu bloku
• Krāsas: Melna / Pelēka
• Izmēri: 20 mm (P) x 48 mm (Dz) x 34 mm (A)
• Atbilstība: CE

Lietošanas norādījumi

Sagatavojiet tukšos vadus, noņemot atbilstoša garuma izolāciju spaiļu blokam. Ievietojiet katru vadu attiecīgajā spailē un pievelciet spaiļu skrūves, lai nostiprinātu vadītājus. Uzmontējiet spaiļu bloku D-Sub korpusā, ja tas nav iepriekš samontēts, pēc tam aizveriet korpusu, lai aizsargātu iespiedshēmas plati un kontaktus. Izvadiet kabeli caur korpusu un pārliecinieties, ka iebūvētais stiepes slodzes mazinātājs ir novietots tā, lai saspiestu kabeli, novēršot kustību un samazinot mehānisko spriedzi uz vadu galiem.

Ieteikumi

Pārliecinieties, ka vadi ir noņemti līdz pareizajam garumam un spaiļu skrūves ir pievilktas atbilstoši ražotāja ieteicamajam griezes momentam. Nepakļaujiet savienotāju pārmērīgam mitrumam vai korozīvai videi. Izmantojiet stiepes slodzes mazinātāju, lai novērstu kabeļa vilkšanas spēka pārnešanu uz lodējuma vietām vai spailēm.
