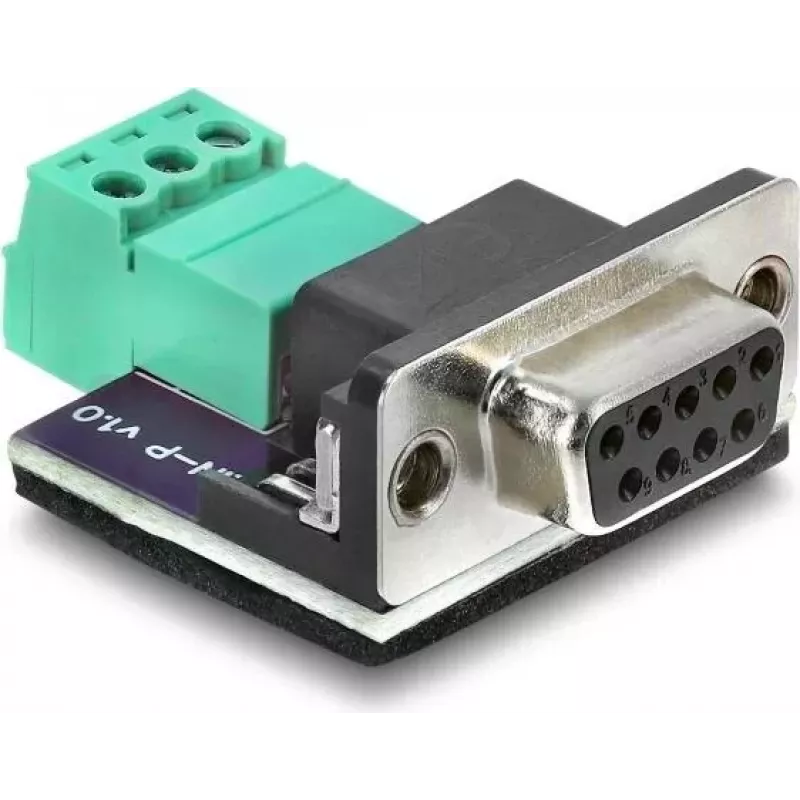

Delock D-Sub 9 kontaktu ligzda uz 3 kontaktu spaiļu bloka adapteris CAN / LIN kopnei (91293)

Šis Delock adapteris nodrošina vienkāršu un drošu savienojumu starp D-Sub 9 kontaktu ligzdu un 3 kontaktu skrūvju spaiļu bloku, īpaši paredzēts CAN un LIN kopņu sistēmām. Tas ļauj ātri pieslēgt bez lodēšanas, padarot to ideāli piemērotu prototipēšanai, testēšanai un integrācijai rūpniecības vai automobiļu lietojumos.

Priekšrocības

Bez instrumentu uzstādīšana, izmantojot skrūvju spailes, ietaupa laiku un pūles. Kompaktais plastmasas korpuss nodrošina izturību un vieglu montāžu. Skaidra kontaktu piešķiršana vienkāršo savienojumu ar CAN_H, CAN_L un GND līnijām.

Piemērots

• CAN kopnes ierīču (piem., sensoru, kontrolleru) savienošanai ar D-Sub interfeisu
• LIN kopnes lietojumiem, kur nepieciešams 3 kontaktu spaiļu bloks
• Prototipēšanai un laboratorijas iekārtām
• Rūpnieciskajai automatizācijai un automobiļu elektronikai

Galvenās specifikācijas

• Savienotājs 1: D-Sub 9 kontaktu ligzda
• Savienotājs 2: 3 kontaktu skrūvju spaiļu bloks
• Kopņu sistēmas: CAN kopne, LIN kopne
• Kontaktu izvads: CAN_L uz D-Sub 2. kontakta uz spailes 1. kontaktu; GND uz D-Sub 3. kontakta uz spailes 2. kontaktu; CAN_H uz D-Sub 7. kontakta uz spailes 3. kontaktu
• Korpusa materiāls: Plastmasa
• Krāsa: Melna
• Atbilst RoHS

Ieteikumi

Lai nodrošinātu uzticamus CAN/LIN kopnes savienojumus, izmantojiet šo adapteri ar vītā pāra kabeļiem un nodrošiniet pareizu termināciju. Pārbaudiet kontaktu piešķiršanu atbilstoši ierīces dokumentācijai.
