DeLOCK D-Sub 9 kontaktu vīrišķā uz RJ45 sievišķo montāžas komplekts balts VGA RJ-45

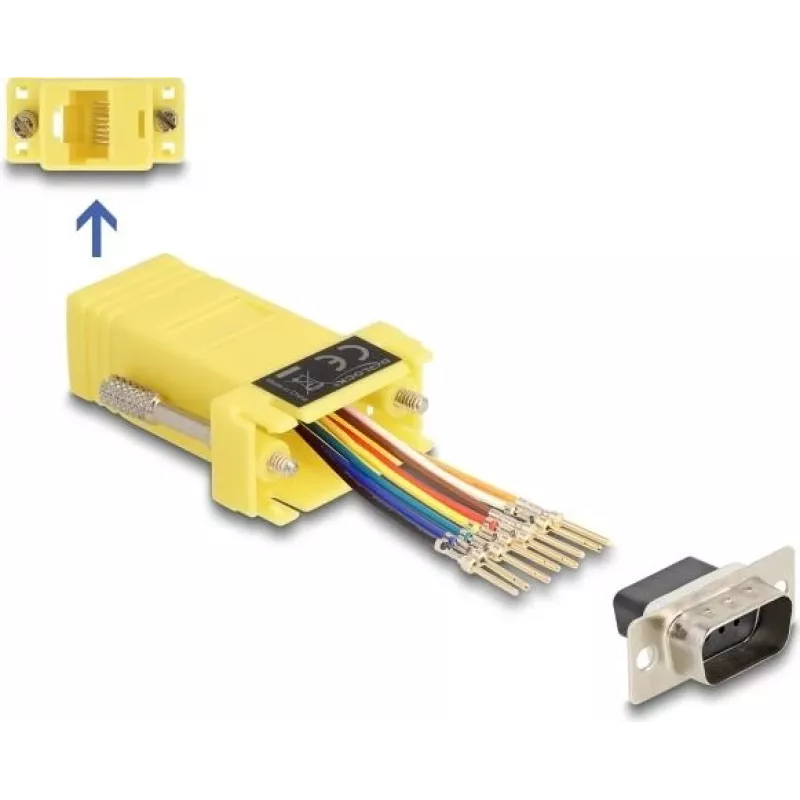

Šis DeLOCK D-Sub 9 kontaktu vīrišķā uz RJ45 sievišķo montāžas komplekts ļauj pagarināt seriālo saskarni, izmantojot standarta Cat.5 / 5e / 6 kabeli. Komplektā ietilpst D-Sub 9 (VGA stila) vīrišķais savienotājs resursdatora pusei un RJ45 sievišķā izeja; kabeļa gals tiek ievietots savienotājā un nofiksējas korpusā, nodrošinot pielāgojamu kontaktu piešķiri seriālo signālu maršrutēšanai. Ierīce ir kompakta un paredzēta uzticamiem savienojumiem instalācijās, kur nepieciešama D-Sub uz RJ45 pārveidošana.

Priekšrocības

Montāžas komplekts atbalsta individuālu kontaktu piešķiri, izmantojot standarta Ethernet kabeli, piedāvā kompaktus izmērus (34 mm × 50 mm × 16 mm) un tiek piegādāts vienkāršā polietilēna maisiņā. Tā RJ45 sievišķā izeja vienkāršo kabeļu izvietošanu attālinātiem seriālajiem savienojumiem, savukārt D-Sub 9 vīrišķais interfeiss saglabā saderību ar ierīcēm, kurām ir 9 kontaktu seriālais ports.

Piemērots

• RS‑232/seriālo savienojumu pagarināšanai pa Cat5/5e/6 kabeli
• Pielāgotai elektroinstalācijai vai uz vietas terminētiem seriālajiem savienojumiem
• AV vai vadības instalācijām, kur tiek izmantoti D‑Sub uz RJ45 adapteri
• D‑Sub uz RJ45 savienojuma punktu remontam vai nomaiņai

Galvenās specifikācijas

• Zīmols: DELOCK
• Modelis / MPN: 67104
• EAN: 4043619671045
• Savienotājs A: D-Sub 9 kontaktu vīrišķais (VGA stila)
• Savienotājs B: RJ45 sievišķais
• Korpusa krāsa: dzeltena (produkta nosaukumā norādīts balts montāžas komplekts)
• Izmēri (P×D×A): 34 mm × 50 mm × 16 mm
• Iepakojums: polietilēna maisiņš
• Ražots Ķīnā

Lietošanas pamācība

Sagatavojiet Cat.5 / 5e / 6 kabeli ar noņemtu galu, ievietojiet atsevišķos vadītājus vēlamajos adaptera RJ45 kontaktos un piespiediet, līdz katrs vads nofiksējas korpusā. Pievienojiet D-Sub 9 vīrišķo savienotāju resursdatora ierīcei un piestipriniet vai nostipriniet adapteri pēc nepieciešamības. Pirms savienojuma nodošanas ekspluatācijā pārbaudiet kontaktu piešķiri un nepārtrauktību ar multimetru.

Ieteikumi

Izmantojiet piemērotu kabeļa ekranēšanu un zemējuma praksi instalācijām, kur nepieciešama trokšņu noturība. Pirms elektroinstalācijas pabeigšanas apstipriniet pareizu RS‑232 vai seriālo signālu kartējumu starp ierīcēm, lai izvairītos no pievienotā aprīkojuma bojājumiem.
