Oscilloscope Signal Generator Fnirsi 1014D 2-in-1 — 100 MHz joslas platums, 1 GS/s diskretizācijas frekvence

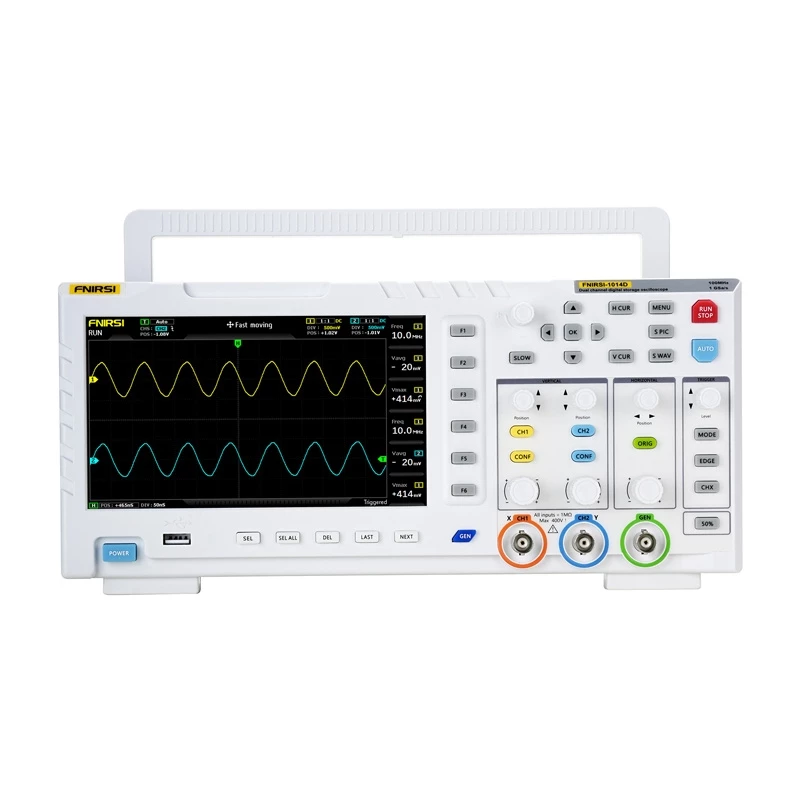

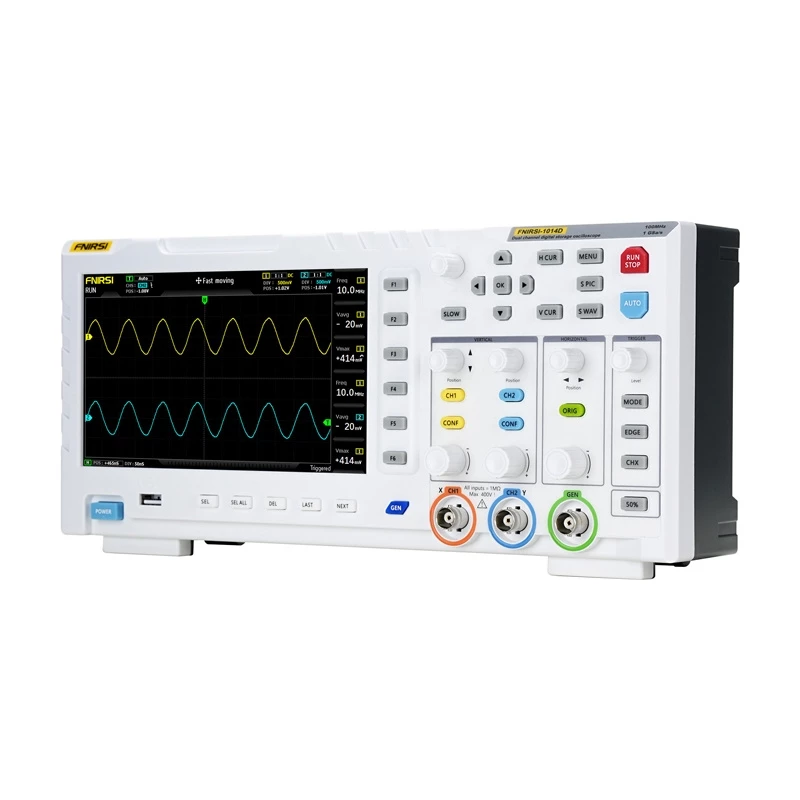

FNIRSI 1014D ir portatīvs 2-vienā testa instruments, kas apvieno divkanālu digitālo osciloskopu un DDS signālu ģeneratoru. Tas nodrošina 100 MHz analogo joslas platumu ar līdz 1 GSa/s diskretizāciju, 7 collu 800×480 LCD, 1 MΩ ievades pretestību katrā kanālā un iekšējo 1 GB atmiņu, kas spēj saglabāt viļņu formu un ekrānuzņēmumu ierakstus. Ierīce atbalsta automātisko analīzi, FFT, X-Y režīmu, kursora mērījumus un USB eksportu saglabātajiem datiem.

Priekšrocības

Instruments apvieno osciloskopa un ģeneratora funkcijas vienā kompaktā ierīcē, ļaujot vienlaicīgi veikt signāla analīzi un ģenerēšanu. Augstā diskretizācijas frekvence un 100 MHz joslas platums ļauj noteikt īslaicīgus pārejas procesus. Iebūvētais DDS ģenerators piedāvā vairākas standarta viļņu formas ar 1 Hz frekvences izšķirtspēju un izeju līdz 10 MHz sinusoidālajiem signāliem. Uztveršanas-izejas funkcija var reproducēt saglabātās osciloskopa viļņu formas kā ģeneratora izeju, palielinot testēšanas elastību. Automātiskās pārsprieguma aizsardzības modulis ļauj veikt drošus mērījumus līdz 400 V, izmantojot x10 zondi. 7 collu krāsu LCD ar inteliģento trigera noteikšanu vienkāršo iestatīšanu, un iekšējā atmiņa saglabā līdz 1000 viļņu formām un 1000 ekrānuzņēmumiem pārskatīšanai un eksportam.

Piemērots

• Elektronikas traucējummeklēšanai un remontam
• Prototipu testēšanai un izstrādei
• Tehniskajai izglītībai un laboratorijas darbiem
• Hobiju elektronikas un veidotāju projektiem

Galvenās specifikācijas

• Kanāli: 2
• Joslas platums: 100 MHz
• Diskretizācijas frekvence: līdz 1 GSa/s
• Displejs: 7 collu LCD, 800×480 pikseļi
• Ievades pretestība: 1 MΩ
• Atmiņa: 1 GB (līdz 1000 viļņu formām + 1000 ekrānuzņēmumiem)
• Ģeneratora veidi: 14 standarta viļņu formas; frekvences izšķirtspēja 1 Hz; sinusoidālā izeja līdz 10 MHz
• Uztveršanas izeja: atbalstīta (saglabāt un atskaņot viļņu formas)
• Maksimālais testa spriegums: 1× zonde: 40 V, 10× zonde: 400 V (ar ieslēgtu aizsardzību)
• Trigera režīmi: Auto / Single / Normal; trigera mala: augšupejoša/krītoša
• Atbalstīti FFT un X-Y attēlošanas režīmi
• Atmiņas dziļums: 240 kbit
• Sprieguma precizitāte: ±5%; frekvences precizitāte: ±0,01%
• Pieauguma laiks: < 3 ns
• Laika bāzes diapazons: 50 s līdz 10 ns
• Saite: AC / DC
• Barošanas avots: 5 V caur USB (2–4 A)
• Izmēri: 310 × 145 × 70 mm

Lietošana

Pievienojiet zondes ievades kanāliem un iestatiet zondes vājinājumu (1× vai 10×), lai atbilstu sagaidāmajai signāla amplitūdai. Barojiet ierīci caur USB barošanas ieeju un izmantojiet priekšējā paneļa vadības pogas vai kodētāju, lai izvēlētos laika bāzi, sprieguma skalu un trigera režīmu. Signāla ģenerēšanai atveriet DDS ģeneratora izvēlni, izvēlieties viļņu formas veidu un iestatiet frekvenci un amplitūdu ar 1 Hz izšķirtspēju. Izmantojiet uztveršanas-izejas funkciju, lai ierakstītu viļņu formu no osciloskopa un atskaņotu to caur ģeneratora izeju. Saglabājiet svarīgas viļņu formas vai ekrānuzņēmumus iekšējā atmiņā un, ja nepieciešams, eksportējiet failus uz datoru caur USB.

Ieteikumi

Izmantojiet x10 zondes iestatījumu, mērot tīkla vai citas augstsprieguma ķēdes, lai nodrošinātu pārsprieguma aizsardzības aktivitāti. Precīzai laika un harmoniku analīzei iespējojiet augstāko iespējamo diskretizācijas frekvenci un izmantojiet FFT režīmu. Regulāri eksportējiet un dublējiet ierakstītās viļņu formas, ja nepieciešama ilgtermiņa glabāšana vai ārēja analīze.
