Pārnēsājams 2-in-1 mini osciloskops un signālu ģenerators Fnirsi DSO153 ar 150 MHz joslas platumu, 1 GS/s paraugu ņemšanas ātrumu

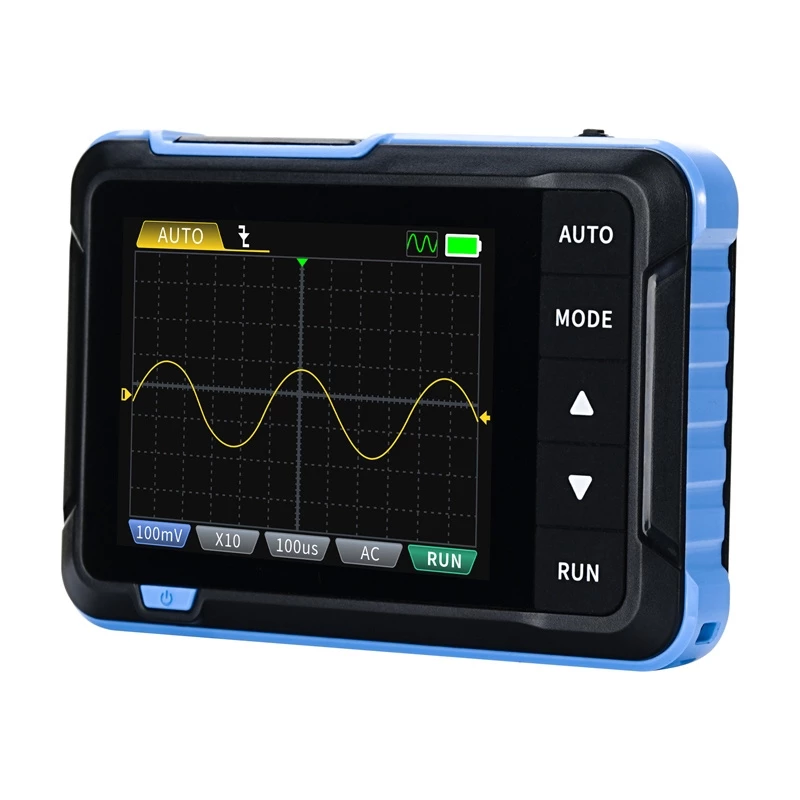

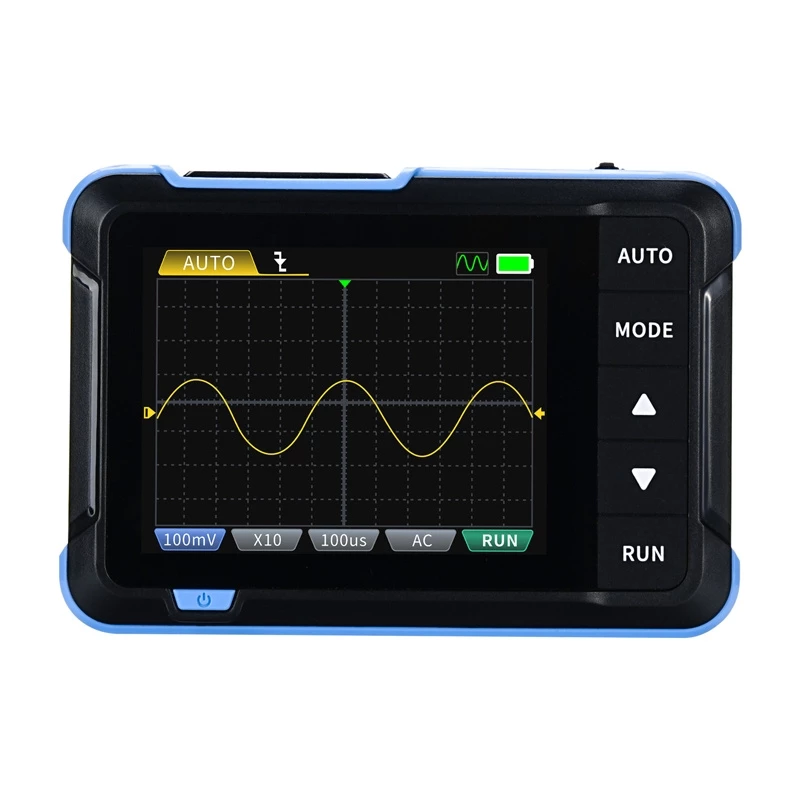

FNIRSI DSO153 ir kompakts 2-vienā rokas instruments, kas apvieno osciloskopu un signālu ģeneratoru. Tas ir izstrādāts pārnēsājamai lietošanai darbnīcās un lauka darbos, piedāvājot viļņu formu apskati, mērīšanas funkcijas un signāla izeju mazā, vieglā korpusā. Ierīce ietver uzlādējamu litija bateriju, USB-C uzlādi un valodu atbalstu vairākām lokalizācijām.

Priekšrocības

FNIRSI DSO153 nodrošina precīzu viļņu formas analīzi ar apturēšanas, tālummaiņas un nobīdes funkcijām, kas palīdz noteikt traucējumus un pārbaudīt sarežģītu modulāciju. Tā iebūvētā 1000 mAh baterija un automātiskā izslēgšanās uzlabo pārnēsājamību un energoefektivitāti. Ierīcei ir atsaucīgas vadības ierīces, 90° salokāms statīvs un USB-C ports ātrai uzlādei un programmaparatūras atjaunināšanai. Tā atbalsta vairākas valodas un piedāvā viedu pārslodzes aizsardzību.

Piemērots

• Hobija elektronikai un DIY projektiem
• Ierīču un iekārtu remontam
• Automobiļu servisa diagnostikai
• Skolas laboratorijām un mācību demonstrācijām
• Lauka mērījumiem un apkopei

Galvenās specifikācijas

• Ražotājs: FNIRSI
• Modelis: DSO153
• Joslas platums: 1 MHz (kā norādīts avotā)
• Paraugu ņemšanas frekvence: 5 Ms/s (kā norādīts avotā)
• Laika bāzes diapazons: 500 ns – 20 s
• Mērāmās vērtības: 12 veidi
• Sprieguma mērīšanas diapazons: līdz 400 V
• Kalibrācijas taisnstūra vilnis: 1 kHz atbalstīts
• Frekvence (signālu ģenerators): 0–10 kHz
• Aizpildījuma koeficients: 0–100%
• Amplitūda (signāla izeja): 0,1–3 V
• Viļņu formu veidi (signālu ģenerators): 14 veidi
• Atbalstītās valodas: 8
• Automātiskā izslēgšanās: atbalstīta

Kā lietot

Pirms pirmās lietošanas uzlādējiet ierīci, izmantojot USB-C kabeli. Pievienojiet osciloskopa zondi vai P6100 zondi ieejai un pievienojiet krokodila spaili, kur nepieciešams. Ieslēdziet ierīci, izvēlieties osciloskopa vai signālu ģeneratora režīmu ar režīma slēdzi un izmantojiet vadības ierīces, lai pielāgotu laika bāzi, trigeri un vertikālo skalu. Izmantojiet apturēšanas, tālummaiņas un nobīdes funkcijas, lai detalizēti pārbaudītu viļņu formas. Signāla izvadei ģeneratora panelī izvēlieties viļņu formas veidu, frekvenci, amplitūdu un aizpildījuma koeficientu.

Ieteikumi

Izmantojiet atbilstošu zondes zemējumu un ievērojiet drošības pasākumus, mērot tīkla spriegumu līdz norādītajam sprieguma diapazonam. Glabājiet ierīci periodiski uzlādētu, lai saglabātu baterijas kalpošanas laiku, un atjauniniet programmaparatūru caur USB-C, kad ir pieejami atjauninājumi.
