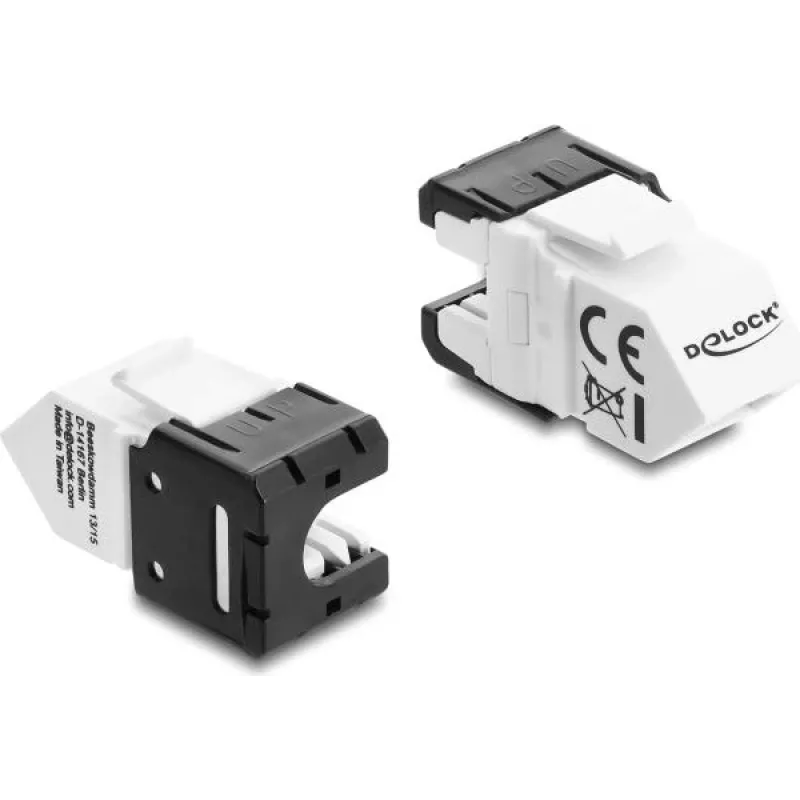

DELOCK Keystone modulis RJ45 ligzda uz LSA Cat.6A 45° leņķī neekranēts 180°

DELOCK Keystone modulis RJ45 ligzda uz LSA Cat.6A 45° leņķī neekranēts 180° nodrošina kompaktu pieslēguma punktu vara Ethernet kabeļu sistēmām strukturētajās kabeļu sistēmās. Modulis ietver RJ45 ligzdu priekšpusē un LSA tipa iestiprināšanas savienojumu aizmugurē, izstrādāts, lai atbalstītu Cat.6A veiktspēju, vienlaikus paliekot neekranēts. Tā 45° leņķveida korpuss ar 180° orientāciju ļauj veikt zema profila uzstādīšanu keystone paneļos un sienas rozetēs, kur vietas un kabeļu izvietojuma dēļ nepieciešama leņķveida izeja.

Priekšrocības

Keystone modulis piedāvā vietu taupošu leņķveida dizainu, kas atvieglo kārtīgu kabeļu izvietojumu un samazina slodzi uz pievienotajiem ielāpu vadiem. Neekranētā konstrukcija vienkāršo uzstādīšanu neekranētās vītās pāra (UTP) vidēs un novērš nepieciešamību pēc papildu zemējuma. LSA iestiprināšanas savienojums nodrošina uzticamu un instrumentiem draudzīgu metodi vara pāru terminēšanai, nodrošinot konsekventu kontaktu un samazinot uzstādīšanas laiku tipiskos tīkla izvietošanas scenārijos.

Piemērots

Galvenās specifikācijas

Lietošana

Uzstādiet moduli saderīgā keystone atverē sienas rozetē vai ielāpu panelī, līdz tas nofiksējas vietā. Sagatavojiet un noņemiet vara kabeļa ārējo apvalku, atdaliet un izlīdziniet vītos pārus un ievērojiet krāsu kodu uz moduļa, lai pareizi novietotu pārus. Izmantojiet piemērotu LSA iestiprināšanas instrumentu, lai katru vadītāju iestiprinātu LSA kontaktos, nodrošinot tīru un pilnīgu iesēdumu. Pēc terminēšanas vizuāli pārbaudiet savienojumus un, ja nepieciešams, izmantojiet kabeļu testeri, lai pārbaudītu nepārtrauktību un pāru integritāti pirms aktīvās iekārtas pievienošanas RJ45 ligzdai.

Ieteikumi

Lai nodrošinātu uzticamu Cat.6A veiktspēju, savienojiet šo neekranēto keystone moduli ar Cat.6A novērtētu UTP kabeli un uzturiet pareizu kabeļu izvietojumu, lai samazinātu liekuma rādiusu un šķērsrunu. Izvairieties no šī neekranētā moduļa uzstādīšanas vidēs, kur nepieciešami ekranēti vai aizsargāti komponenti, ja vien netiek izmantots atbilstošs zemējums un ekranēti moduļi. Pārbaudiet terminēšanu ar sertificētu testeri, izvietojot to kritiskos tīkla segmentos.
