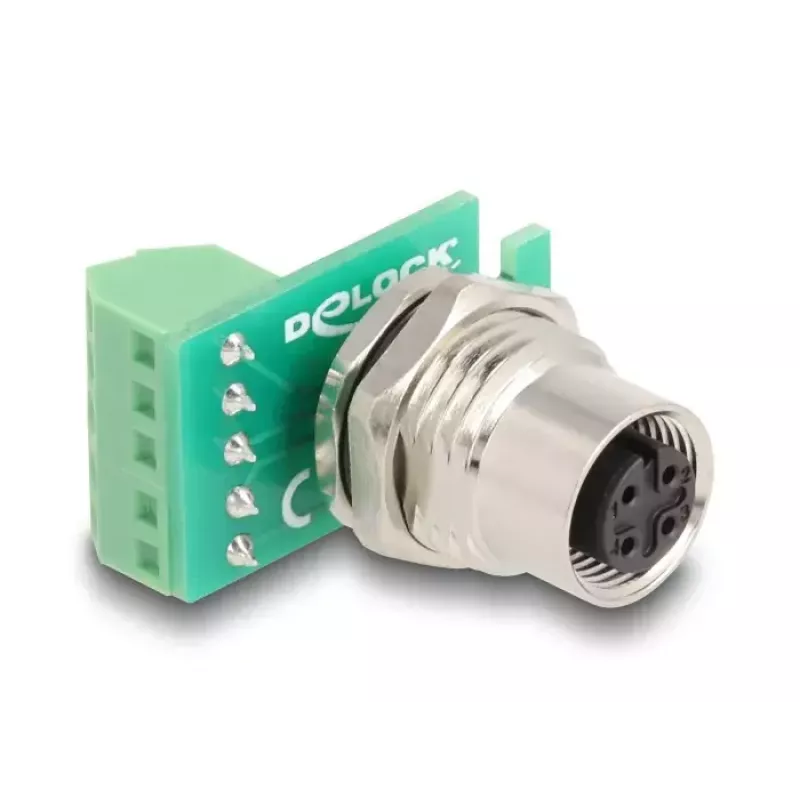

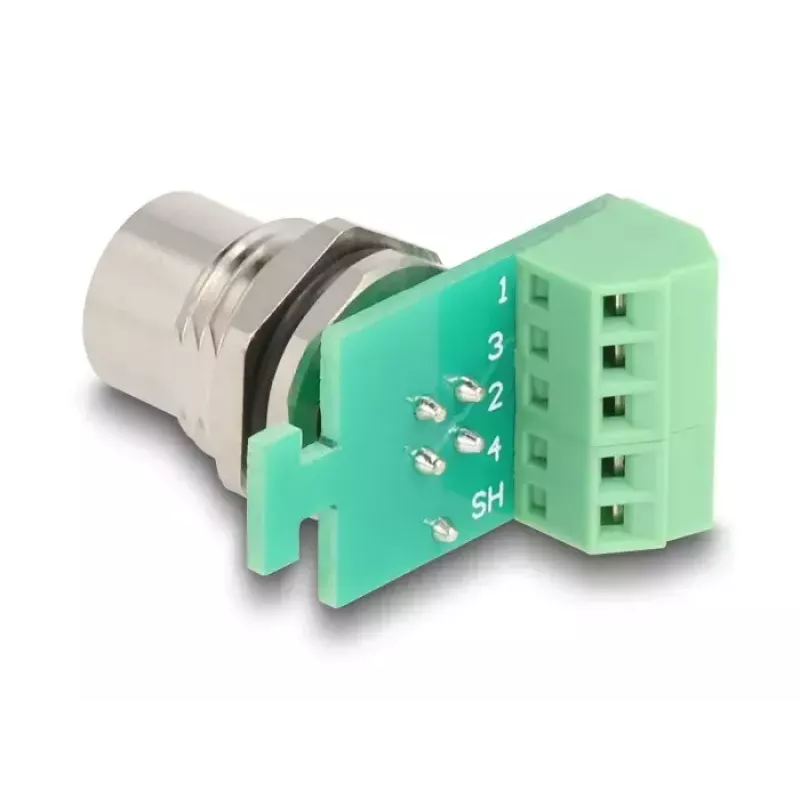

DeLOCK M12 pārveidotāja adapteris, 4 kontaktu A‑kodēta ligzda uz 5 kontaktu spaiļu bloku

DeLOCK M12 pārveidotāja adapteris nodrošina drošu savienojumu starp ierīcēm ar M12 savienotājiem un elektriskajām shēmām, izmantojot spaiļu blokus. Tam vienā pusē ir 4 kontaktu A‑kodēta M12 ligzda, bet otrā – 5 kontaktu noņemams spaiļu bloks, ar kompaktiem izmēriem (32,1 × 34,7 × 18,5 mm) uzstādīšanai šaurās vietās.

Priekšrocības

Adapteris apvieno nozarē standarta A‑kodētu M12 saskarni ar 5 polu spaiļu bloku, ļaujot veikt uzticamu signālu un barošanas vadu pievienošanu bez lodēšanas. Tā kompaktais zaļais korpuss atvieglo integrāciju vadības skapjos un automatizācijas paneļos, vienlaikus saglabājot izturīgu mehānisko savienojumu, kas piemērots rūpnieciskās un ēku automatizācijas videi.

Piemērots (uzdevumiem / lietošanas gadījumiem)

• Sensoru, izpildmehānismu vai lauka ierīču ar 4 kontaktu A‑kodētiem M12 savienotājiem pieslēgšana spaiļu bloku vadiem
• Elektroinstalācijas pārveidojumi vadības skapjos un sadales paneļos
• Pagaidu vai pastāvīgas instalācijas rūpnieciskajā automatizācijā un ēku automatizācijā

Galvenās specifikācijas

• Savienotājs: 4 kontaktu A‑kodēta M12 ligzda
• Spaiļu bloks: 5 kontaktu noņemams spaiļu bloks
• Izmēri: 32,1 × 34,7 × 18,5 mm (P × D × A)
• Krāsa: Zaļa
• Zīmols / MPN: DELOCK / 60662
• EAN: 4043619606627

Kā lietot

Uzstādiet adapteri vadības skapī vai ierīces tuvumā, lai M12 savienotājs būtu pieejams. Ievietojiet un nostipriniet vadus 5 kontaktu spaiļu blokā saskaņā ar pievienotās ierīces elektroinstalācijas shēmu, pievelciet spaiļu skrūves un pēc tam pievienojiet pretējo M12 spraudni ligzdai. Pirms ķēdes ieslēgšanas pārbaudiet vadu savienojumu nepārtrauktību un pievelciet visus savienojumus līdz ieteicamajiem griezes momenta lielumiem.

Ieteikumi

Izmantojiet adapteri vidē, kas atbilst jūsu instalācijas elektriskajām un mehāniskajām prasībām. Nodrošiniet pareizu vadu šķērsgriezumu spaiļu savienojumiem un ievērojiet ierīces ražotāja norādījumus par vadu pievienošanu, lai izvairītos no nepareizas savienošanas. Ilgstošas vibrācijas iedarbības gadījumā periodiski pārbaudiet un nostipriniet spaiļu skrūves.
