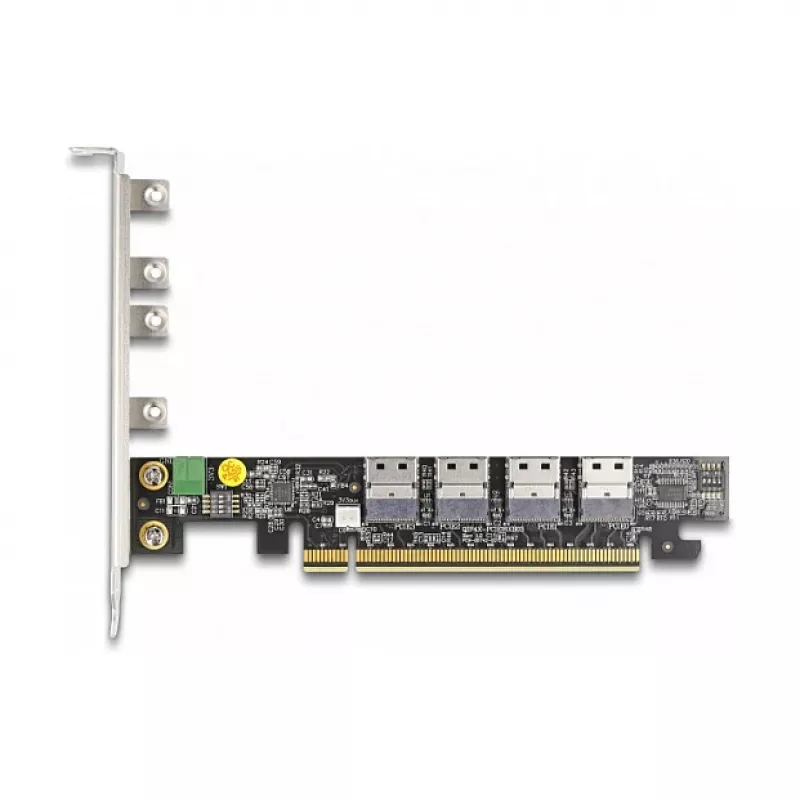

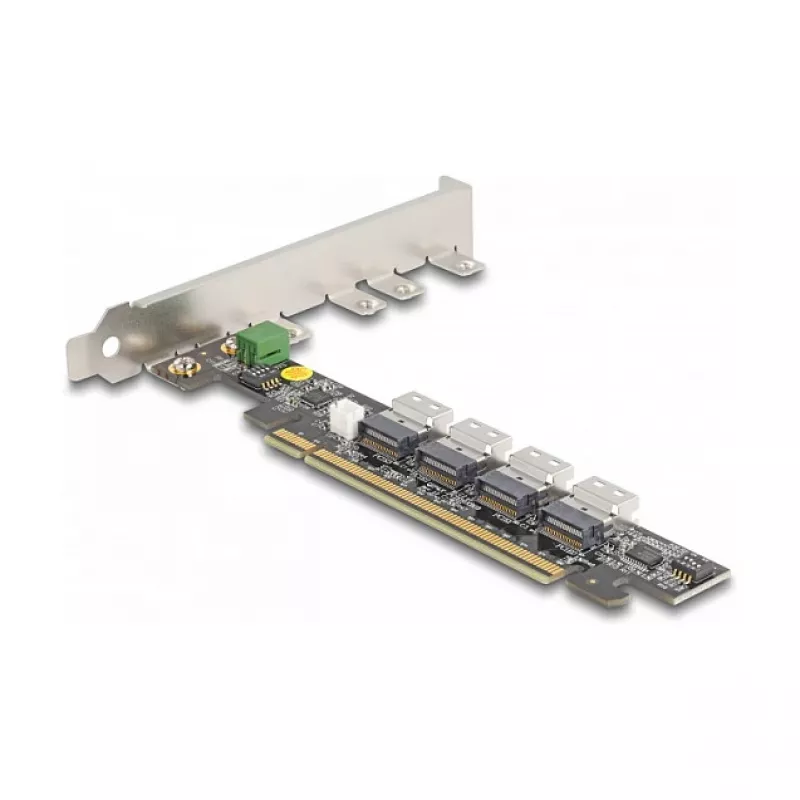

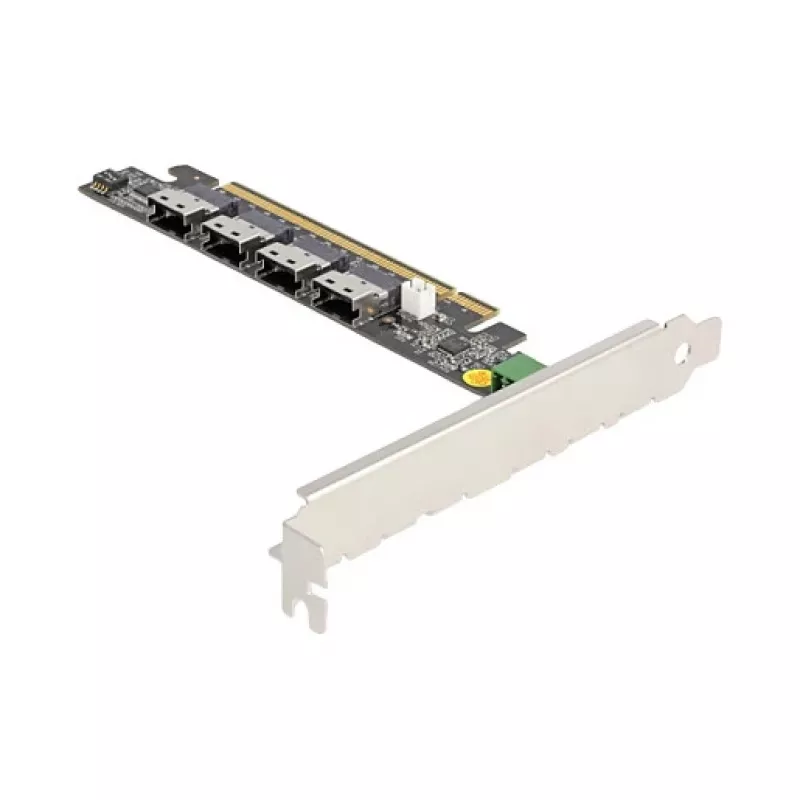

DeLOCK PCI Express x16 karte ar 4 iekšējiem SFF-8654 4i NVMe, ar bifurkāciju

Šī Delock PCI Express x16 karte nodrošina četrus iekšējus SFF-8654 4i NVMe portus, ļaujot savienot U.2 saderīgus SSD, izmantojot papildu kabeļus. Karte pārraida PCI Express signālus un izmanto NVMe protokolu, lai sazinātos ar resursdatora sistēmu. Lai sadalītu PCIe līnijas un ļautu izmantot vairākus portus, ir nepieciešama mātesplate, kas atbalsta PCIe bifurkāciju; bez bifurkācijas ir pieejams tikai pirmais SFF-8654 ports.

Priekšrocības

Karte paplašina sistēmas iekšējo atmiņas savienojamību, pievienojot četras SFF-8654 saskarnes vienā PCIe x16 slotā. Tā atbalsta NVMe protokolu tiešai PCIe atmiņas piekļuvei un saglabā kompaktu iekšējo savienojumu izkārtojumu. Produkts ir paredzēts iekšējai lietošanai, un tam ir balta apdare, kas sader ar daudzu sistēmu interjeru.

Piemērots lietošanai

Galvenās specifikācijas

Kā lietot

Ievietojiet karti pieejamā PCIe x16 slotā mātesplatē, kas atbalsta PCIe bifurkāciju. Savienojiet SFF-8654 uz U.2 kabeļus (jāiegādājas atsevišķi) starp kartes iekšējiem portiem un saderīgajiem SSD. Konfigurējiet mātesplates BIOS/UEFI, lai iespējotu atbilstošo bifurkācijas režīmu, tādējādi PCIe līnijas tiek sadalītas pa četriem portiem. Kad karte ir uzstādīta un konfigurēta, NVMe diski būs pieejami operētājsistēmai kā PCIe atmiņas ierīces.

Ieteikumi

Pirms uzstādīšanas pārbaudiet, vai jūsu mātesplate atbalsta PCIe bifurkāciju, un izvēlieties pareizo bifurkācijas iestatījumu (piemēram, x16->4x4). Izmantojiet kvalitatīvus SFF-8654 uz U.2 kabeļus un nodrošiniet atbilstošu dzesēšanu vairākiem sistēmā uzstādītiem NVMe diskiem.
