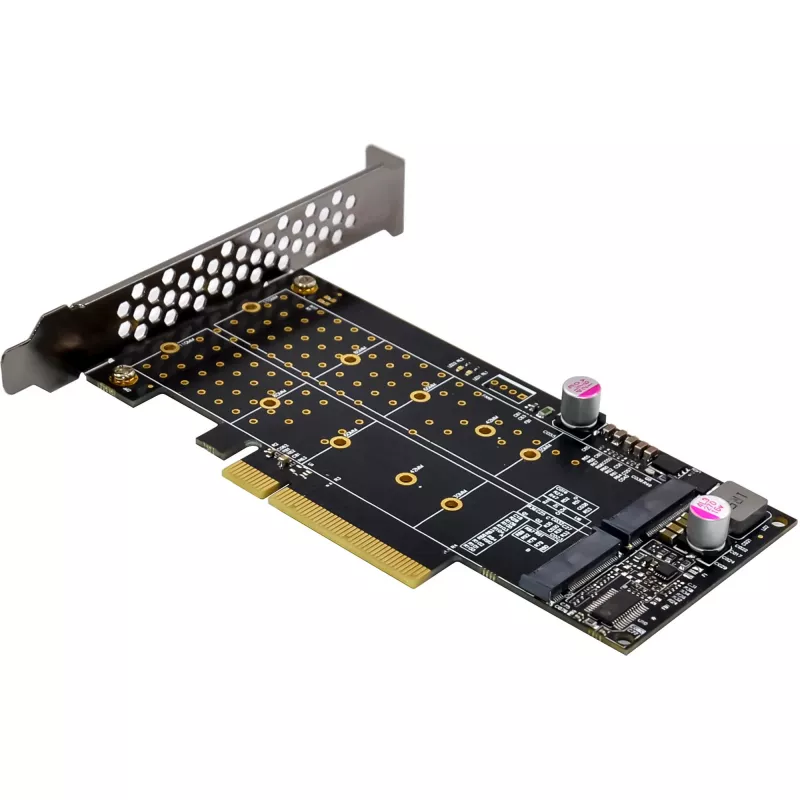

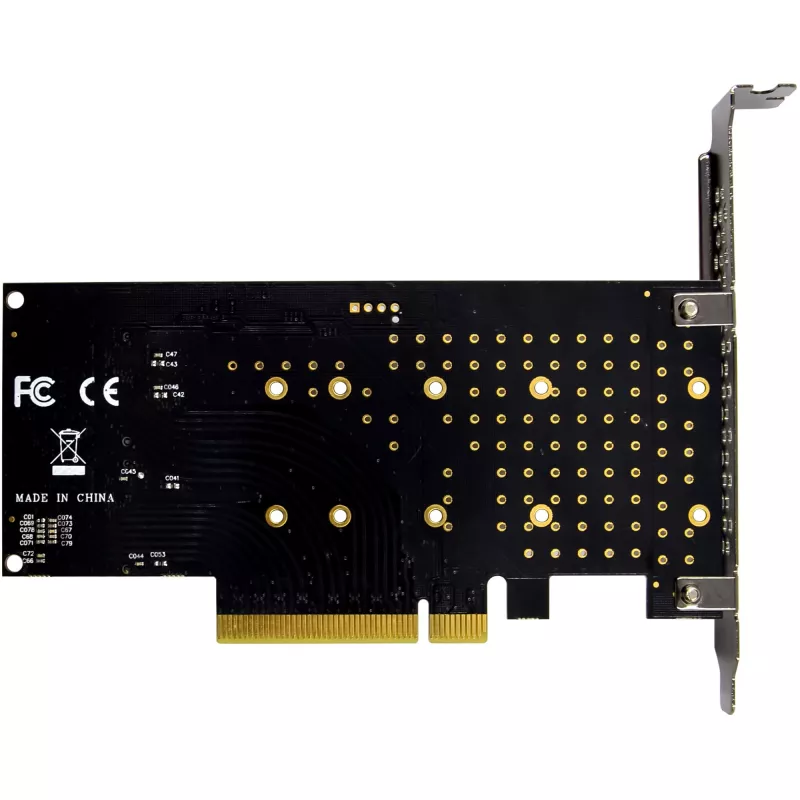

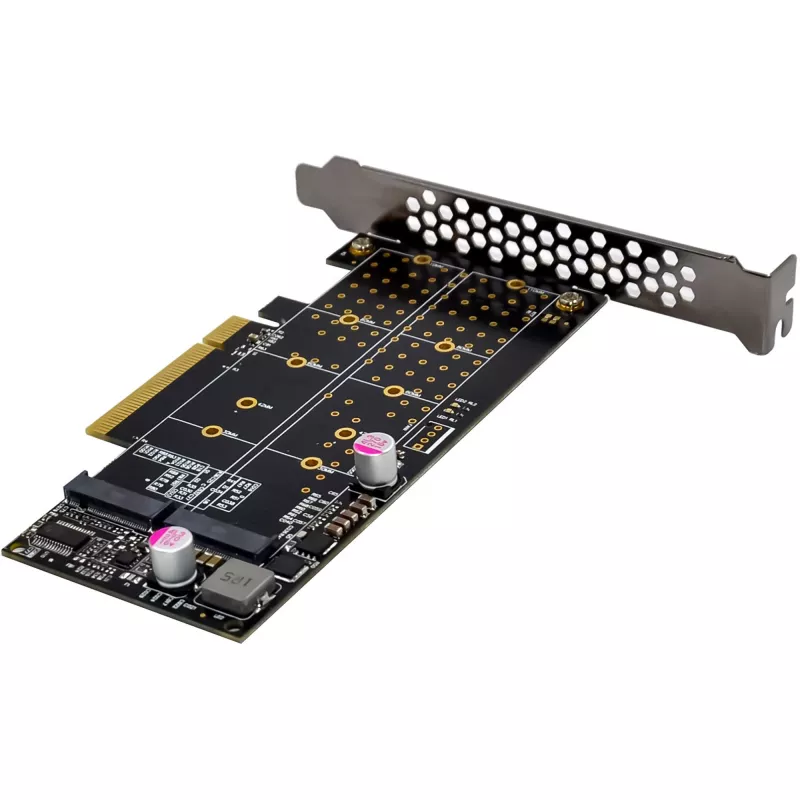

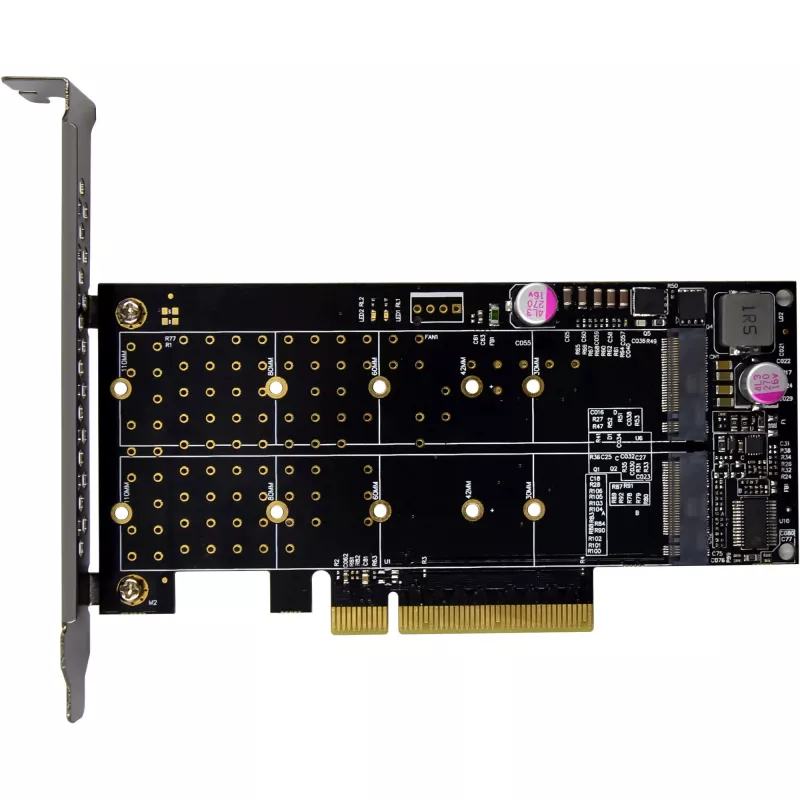

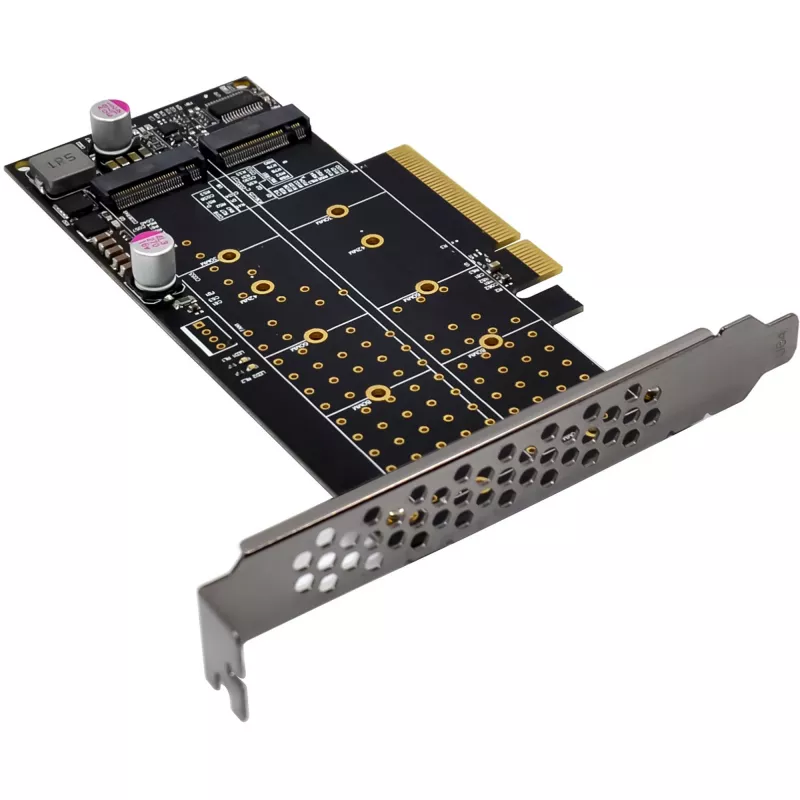

InLine 76660N Iekšējā M.2 saskarnes karte PCIe vīr. 64 Gbit/s

Atbalsta divas NVMe M.2 SSD maksimālai veiktspējai un elastībai
PCIe 3.0 x8 savienojums ar līdz pat 64 Gb/s joslas platumu
Hyper M.2 tehnoloģija automātiskai līniju konfigurācijai
LED indikatori ērtai kļūdu diagnostikai un darbības statusa uzraudzībai
Nav nepieciešami papildu draiveri - sākotnējs Windows un Linux atbalsts

InLine® PCI Express karte paplašina jūsu sistēmu ar diviem iekšējiem NVMe M.2 slotiem un nodrošina paralēlu divu NVMe SSD darbību ar pilnu PCIe joslas platumu. Pateicoties Hyper M.2 tehnoloģijai, līniju konfigurācija tiek automātiski noteikta sāknēšanas laikā, lai nodrošinātu optimālu sistēmas integrāciju.
Ar PCIe 3.0 x8 saskarni karte piedāvā maksimālo joslas platumu līdz 64 Gb/s, katram M.2 slotam atbalstot datu pārraides ātrumu līdz 4 GB/s. LED indikatori lasīšanas un rakstīšanas aktivitātei ļauj viegli uzraudzīt darbības statusu.
Tehniskie dati:

Kopnes tips un PCIe: PCIe 3.0 (8 GT/s) x8 līnijas (līdz 64 Gb/s joslas platumam)
Savienojums - saskarnes: 2 x M.2 Key M sloti - NVMe SSD uzstādīšanai
Chipset: PI6C20400BLE
Saderīgie M.2 moduļu izmēri: Atbalsta 2230, 2242, 2260, 2280, 22110 SSD
Datu pārraides ātrums: Katrs slots atbalsta pārraides ātrumu līdz 4 GB/s
Izmēri: 135 mm x 68 mm (PCIe plate)

Darbības apstākļi:

Darba temperatūra: -40 °C līdz +85 °C

Funkcijas:

Automātiska līniju konfigurācijas noteikšana sāknēšanas laikā
Iebūvēti LED indikatori (2 x lasīšanas/rakstīšanas aktivitātes gaismas diodes)
M.2 SSD saņem strāvu tieši caur PCIe kopni
Nav nepieciešami papildu draiveri - sākotnējs operētājsistēmas atbalsts

Sistēmas prasības aparatūrai:

Dators ar vienu brīvu PCIe 3.0 x8 (vai x16 slotu)
Mātesplate, kas atbalsta PCIe bifurkāciju

PCIe bifurkācija optimālai kartes izmantošanai:
Lai abas M.2 SSD varētu darbināt vienlaicīgi, izmantotais PCIe slots bieži BIOS/UEFI jāiestata Bifurkācijas režīmā. Tas sadala pieejamās PCIe līnijas vairākos kanālos (piem., vienu x8 slotu divos x4 kanālos). Precīzs nosaukums atšķiras atkarībā no mātesplates ražotāja un BIOS/UEFI versijas. Var tikt lietoti termini, piemēram, "PCIe Bifurkācija", "Līniju sadalīšana" vai "PCIe slota konfigurācija". Lūdzu, skatiet mātesplates rokasgrāmatu, lai veiktu pareizo iestatījumu, un pēc tam pārbaudiet, vai abas NVMe SSD tiek atpazītas.
Operētājsistēmu atbalsts:

Windows: 11, 10, 8, 7
Windows Server: 2012 R2
Linux: Sākotnējs atbalsts (Fedora, SUSE, Ubuntu, Red Hat) - nav nepieciešami papildu draiveri

Piegādes komplekts:

1 x InLine® PCI Express karte uz 2x iekšējo NVMe M.2

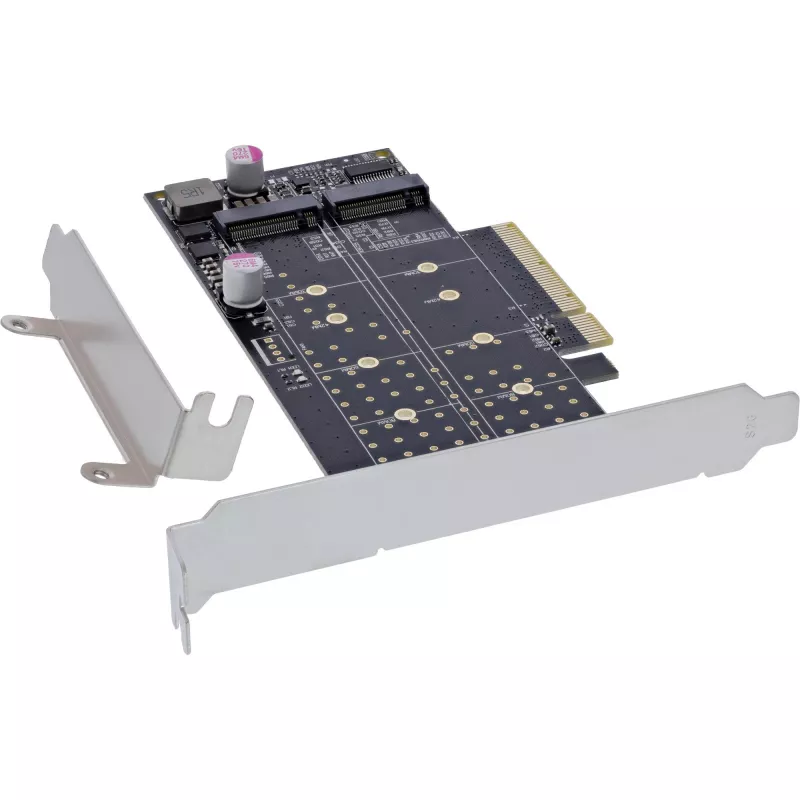

1 x zema profila slota kronšteins
1 x rokas skrūvgriezis
4 x skrūves
2 x termopaliktņi
1 x instrukcijas rokasgrāmata (vācu/angļu)
Darba temperatūra: 0° C – 55° C
Uzglabāšanas temperatūra: -40° C – 70° C
Mitrums: 10% - 90% bez kondensācijas

InLine 76660N. Resursdatora saskarne: PCIe, Izejas saskarne: M.2, Resursdatora saskarnes dzimums: Vīr. Izcelsmes valsts: Taivāna. Chipset: PI6C20400BLE, Datu pārraides ātrums (maks.): 64 Gbit/s. Atbalstītās Windows operētājsistēmas: Windows 10, Windows 11, Windows 7, Windows 8, Atbalstītās servera operētājsistēmas: Windows Server 2012 R2. Platums: 135 mm, Dziļums: 68 mm

Lietošana

Uzstādiet InLine 76660N brīvā PCIe 3.0 x8 (vai x16) slotā mātesplatē un nostipriniet to ar komplektā iekļauto kronšteinu un skrūvēm. Ievietojiet NVMe M.2 SSD abos M.2 Key M slotos un piestipriniet tos, izmantojot iekļautās skrūves un termopaliktņus pēc nepieciešamības. Ja jūsu mātesplatei nepieciešama PCIe bifurkācija, lai vienlaikus darbinātu abas M.2 ierīces, BIOS/UEFI iespējojiet atbilstošo bifurkācijas vai līniju sadalīšanas opciju (pārbaudiet mātesplates rokasgrāmatu, lai uzzinātu precīzu iestatījumu). Pēc uzstādīšanas sāknējiet sistēmu; karte izmanto Hyper M.2 tehnoloģiju, lai automātiski noteiktu līniju konfigurāciju, un operētājsistēmai vajadzētu atpazīt diskus bez papildu draiveriem.

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, darbinot divas NVMe SSD paralēli, pārliecinieties, ka jūsu mātesplate atbalsta PCIe bifurkāciju un mērķa slots ir konfigurēts (piem., x8 → divi x4 kanāli) BIOS/UEFI. Pārbaudiet saderību ar saviem NVMe diskiem un skatiet mātesplates rokasgrāmatu, ja abas SSD netiek atpazītas.
