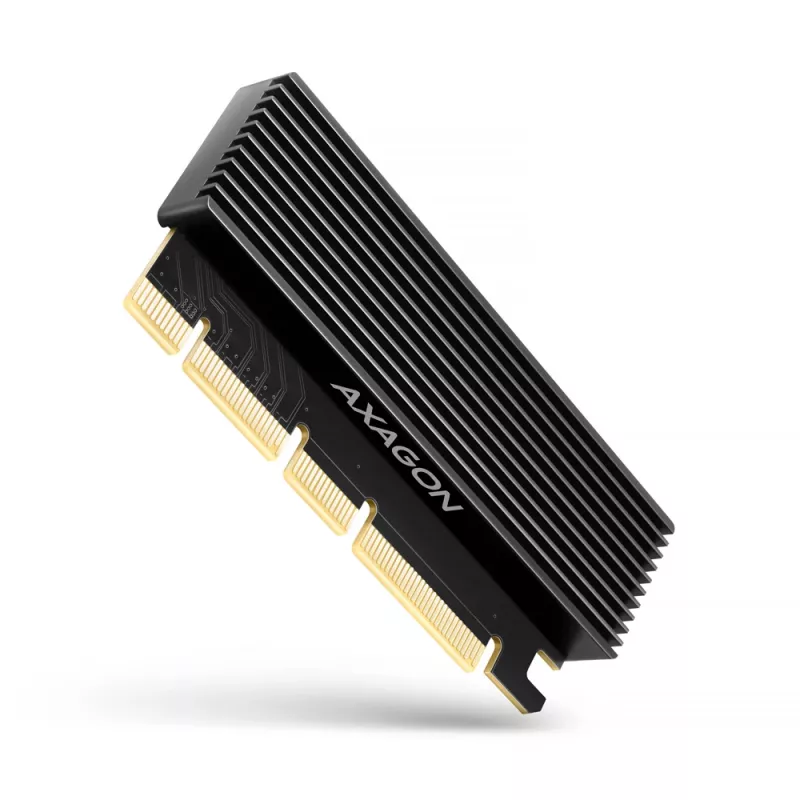

Axagon PCEM2-XS PCIe x16 - M.2 NVMe M-key slota adapteris ar pasīvu alumīnija radiatoru

AXAGON PCEM2-XS iekšējais adapteris ļauj uzstādīt NVMe M.2 SSD galddatorā, izmantojot PCI-Express slotu. Tas atbalsta vienpusējos un divpusējos NVMe (PCIe) M.2 diskus līdz 22x80 mm (2280) un nodrošina pasīvu dzesēšanu, izmantojot rievotu alumīnija pārsegu un termopastas, lai uzlabotu siltuma izkliedi. Adapteris tiek darbināts tieši no PCIe kopnes un piedāvā „plug-and-play” darbību bez nepieciešamības pēc papildu draiveriem.

Priekšrocības

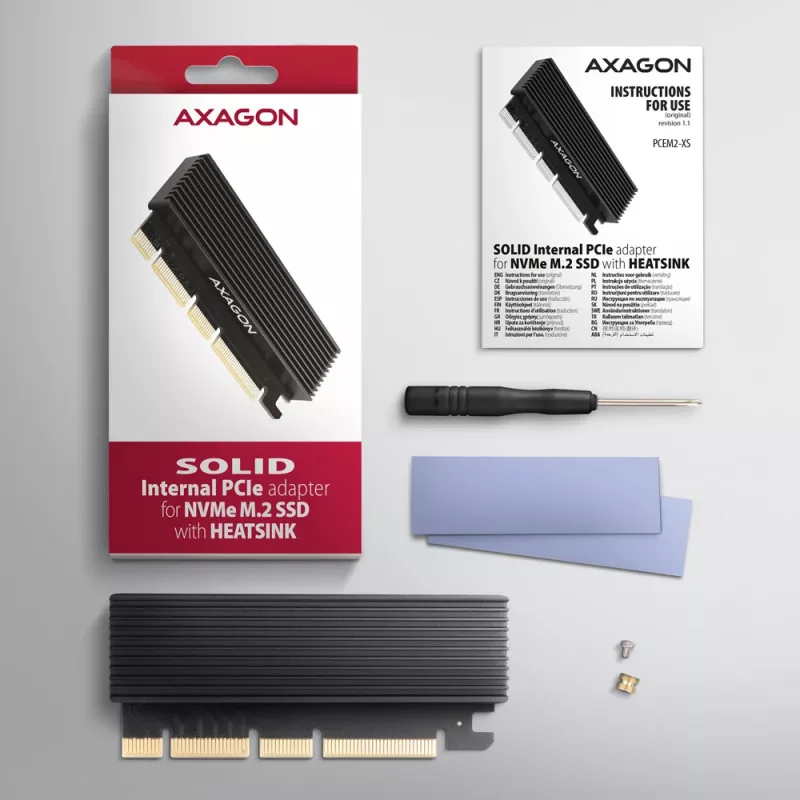

Adapteris atbalsta PCI-Express versijas līdz 5.0 un darbojas x4/x8/x16 slotos, ļaujot sasniegt maksimālo NVMe SSD pārraides ātrumu. Tā alumīnija radiators ar komplektā iekļautajām siltumvadošajām termopastām dzesē abas M.2 diska puses, uzlabojot uzticamību zem slodzes. LED indikācija parāda savienojuma un datu pārraides statusu. Kompaktie izmēri un komplektā iekļautais instrumentu komplekts vienkāršo uzstādīšanu galddatoros bez M.2 slota.

Piemērots

• Galddatora jaunināšanai, kuram nav M.2 slota
• NVMe M.2 SSD (izmēri 2230/2242/2260/2280) uzstādīšanai
• Izmantošanai ar PCIe 5.0/4.0/3.0 sistēmām, lai sasniegtu augstu pārraides ātrumu
• Vidēm, kur nepieciešama pasīva M.2 disku dzesēšana

Galvenās specifikācijas

• Host interfeiss: PCI-Express (saderīgs ar PCIe 5.0 / 4.0 / 3.0 / 2.1 / 2.0 / 1.1 / 1.0a)
• PCIe līniju platums: 4 līnijas (saderīgs ar x4 / x8 / x16 slotiem)
• Izvade: NGFF 75 kontaktu M-key slots NVMe (PCIe) M.2 SSD
• Atbalstītie M.2 izmēri: 2230, 2242, 2260, 2280 (līdz 22x80 mm)

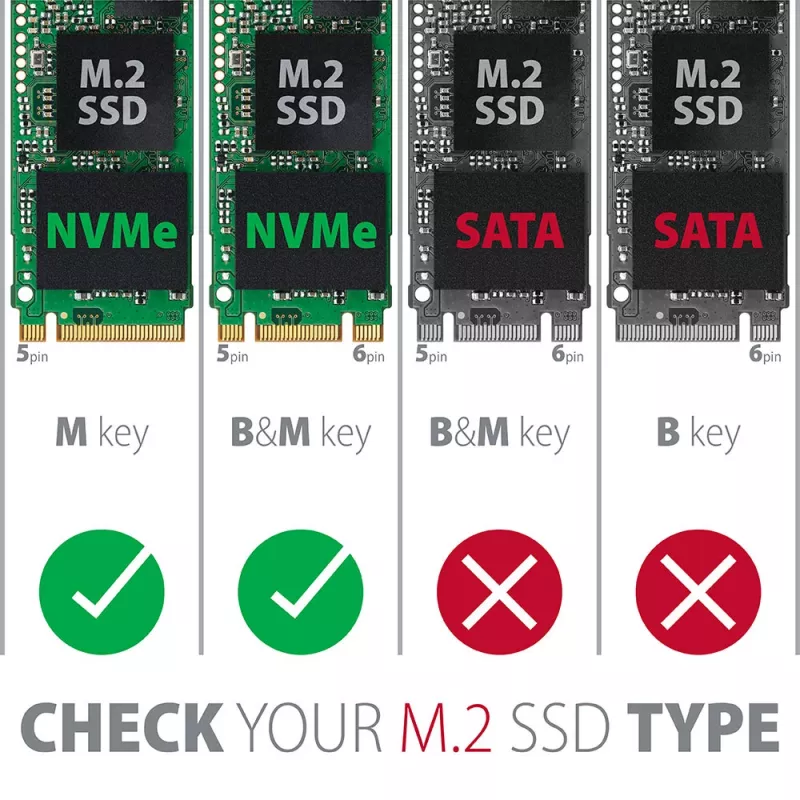

• Atbalsta M-key un B+M key NVMe M.2 SSD, vienpusējus un divpusējus, bez ietilpības ierobežojuma

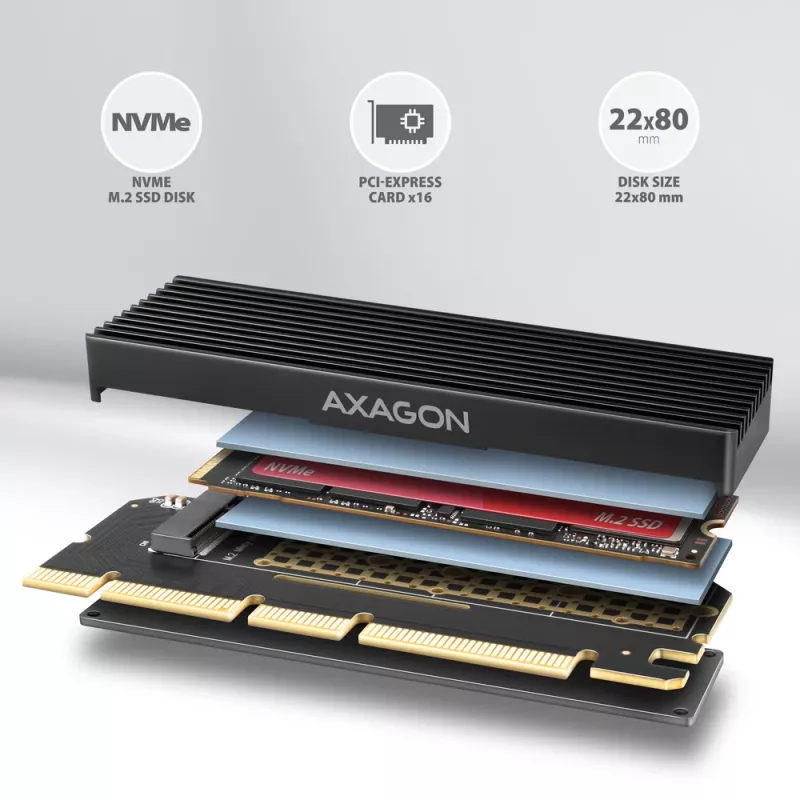

• Pasīvā dzesēšana: rievots alumīnija pārsegs, termopastas un vara ventilācijas atveres
• „Plug and Play”, atbalsta sāknēšanu no SSD

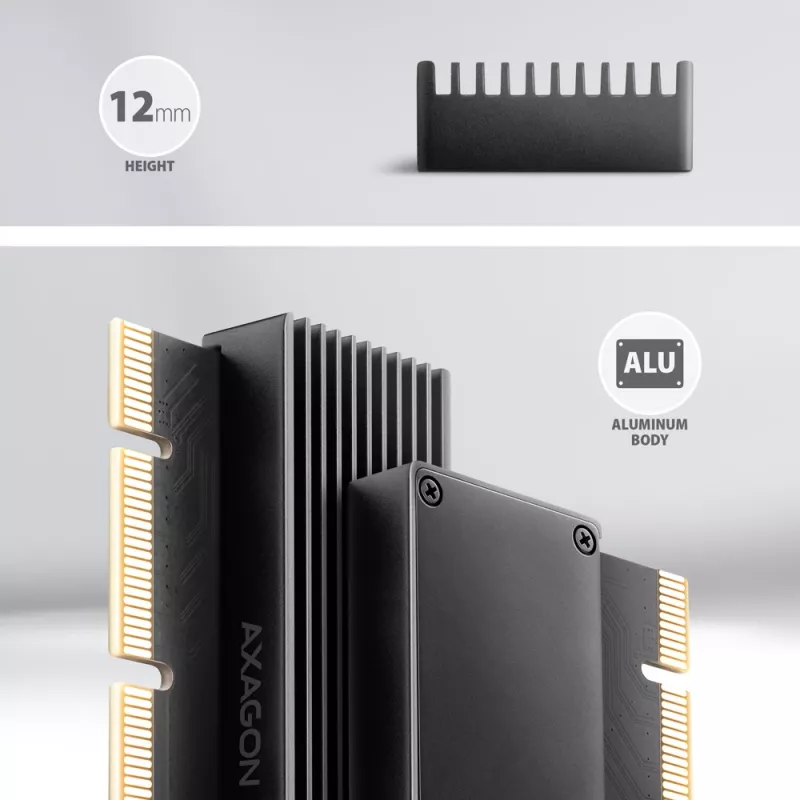

• Izmēri: 105 x 45 x 12 mm; Svars: 50 g
• Barošana: no PCI-Express slota, nav nepieciešama ārēja barošana
• Atbalstītās OS: Windows, Linux (Windows 7 atbalsts atkarīgs no SSD ražotāja)

Lietošana

Izslēdziet un atvienojiet datoru no strāvas, ievietojiet AXAGON PCEM2-XS brīvā PCIe x4/x8/x16 slotā un nostipriniet. Ievietojiet NVMe M.2 SSD M-key slotā pareizā leņķī un piestipriniet ar komplektā iekļauto montāžas skrūvi. Uzlieciet komplektā iekļautās termopastas starp disku un alumīnija radiatoru, pēc tam piestipriniet rievoto pārsegu, lai nodrošinātu kontaktu ar termopastām. Salieciet datoru, ieslēdziet un pārbaudiet LED indikāciju savienojumam. Ja nepieciešams, instalējiet vai konfigurējiet operētājsistēmu, lai atpazītu jauno NVMe disku.

Ieteikumi

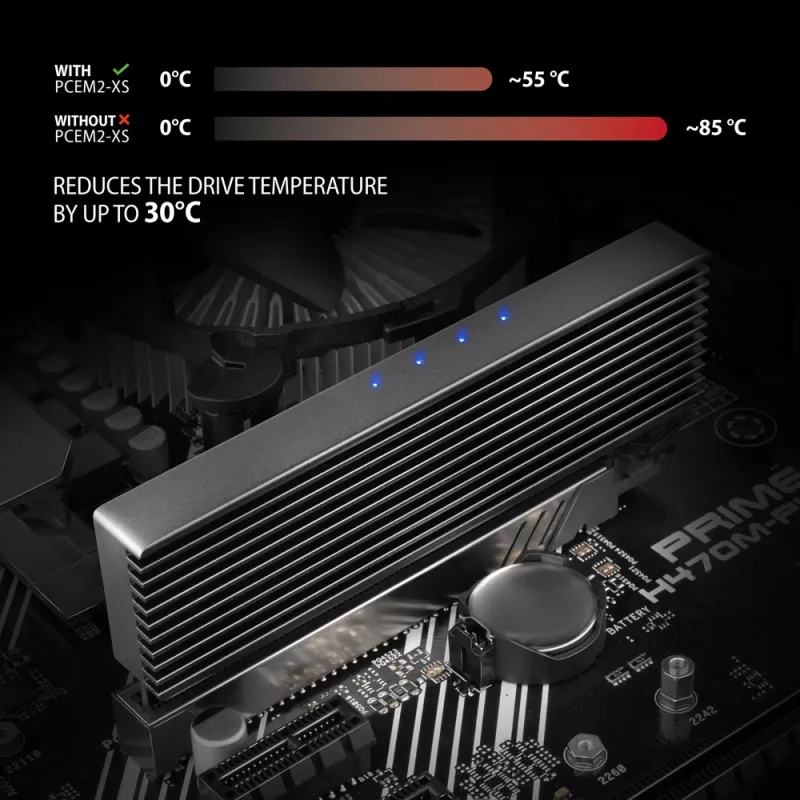

Lai nodrošinātu optimālu dzesēšanu, pārliecinieties, ka adapterim korpusā ir pietiekama gaisa plūsma, un pareizi izmantojiet komplektā iekļautās termopastas. Izmantojot augstas veiktspējas PCIe 5.0 NVMe SSD, ja nepieciešams, pārbaudiet mātesplates BIOS iestatījumus un SSD saderību sāknēšanai.
