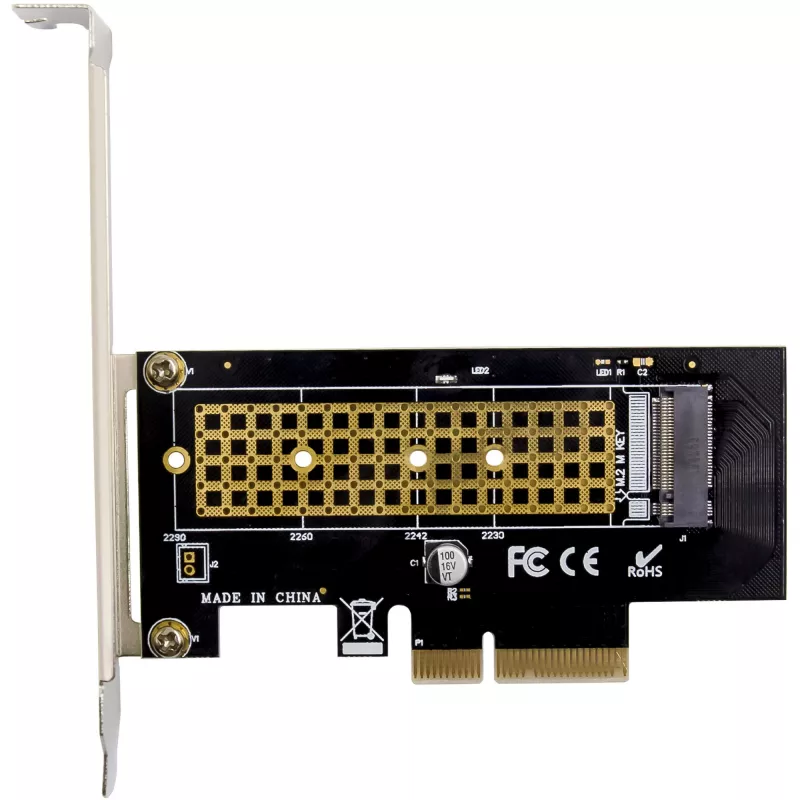

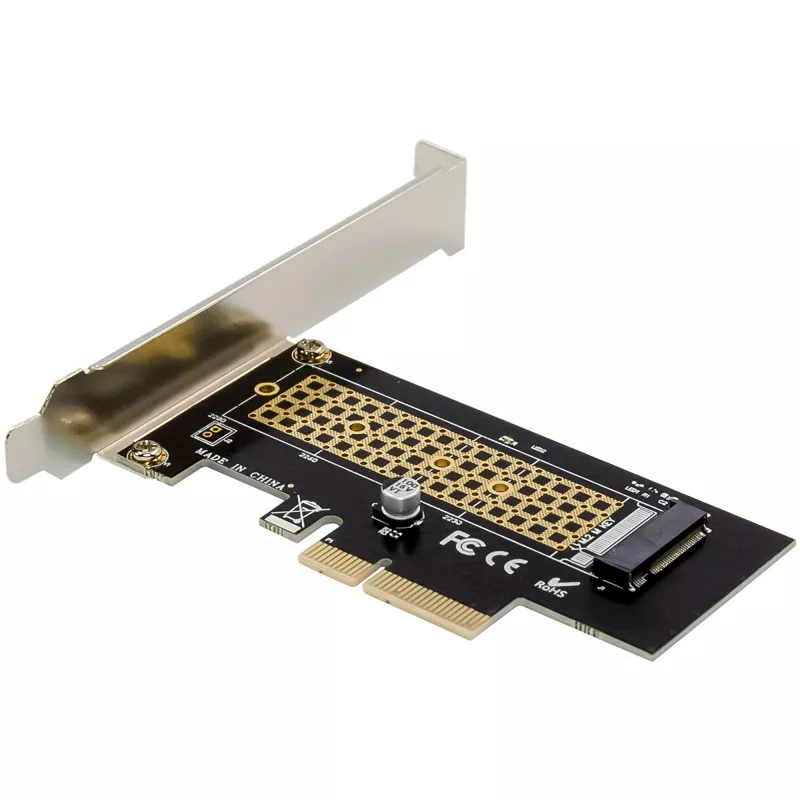

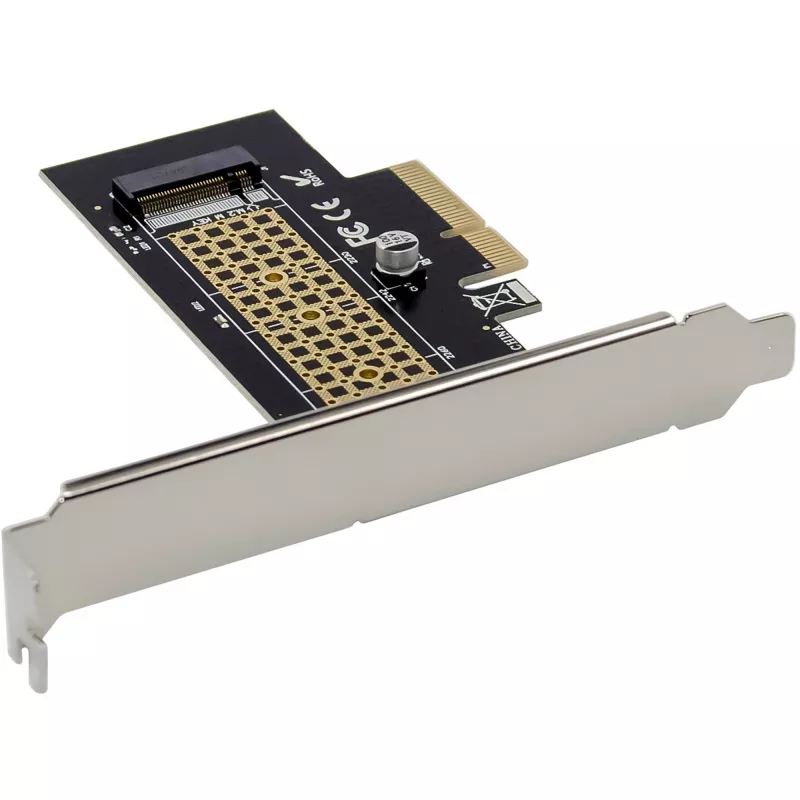

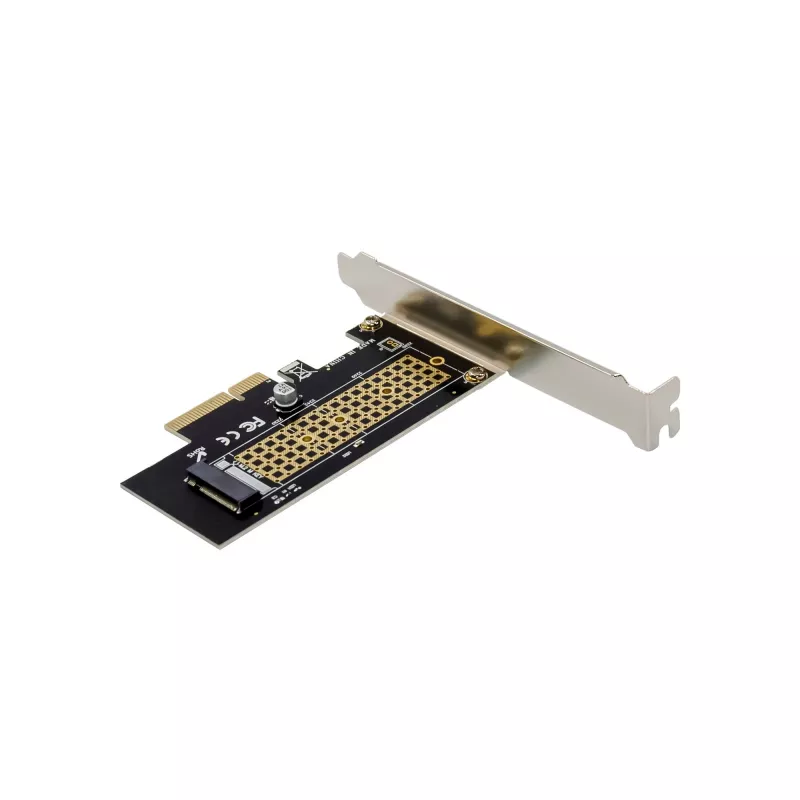

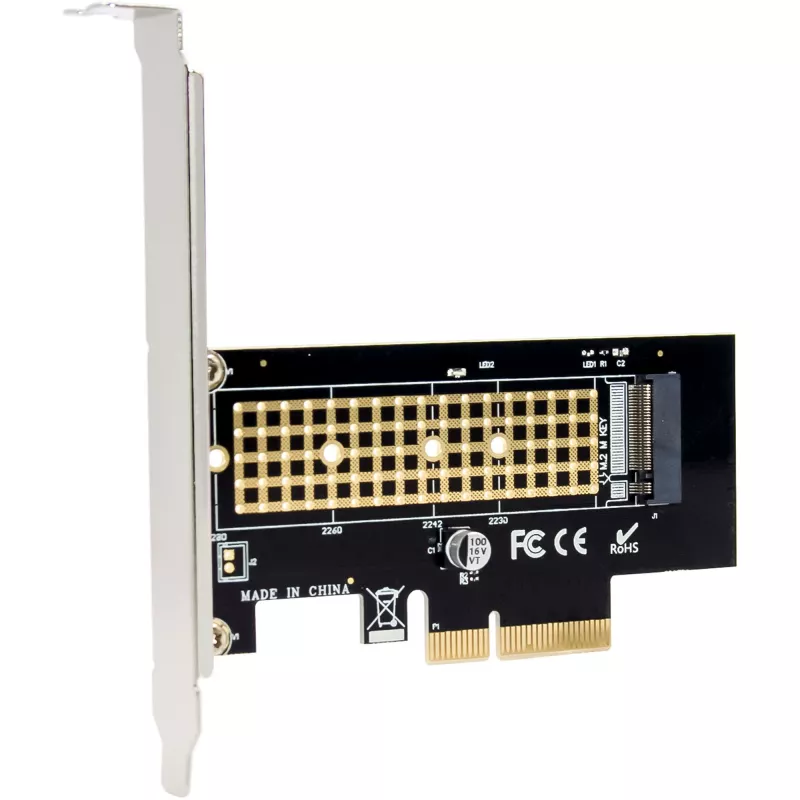

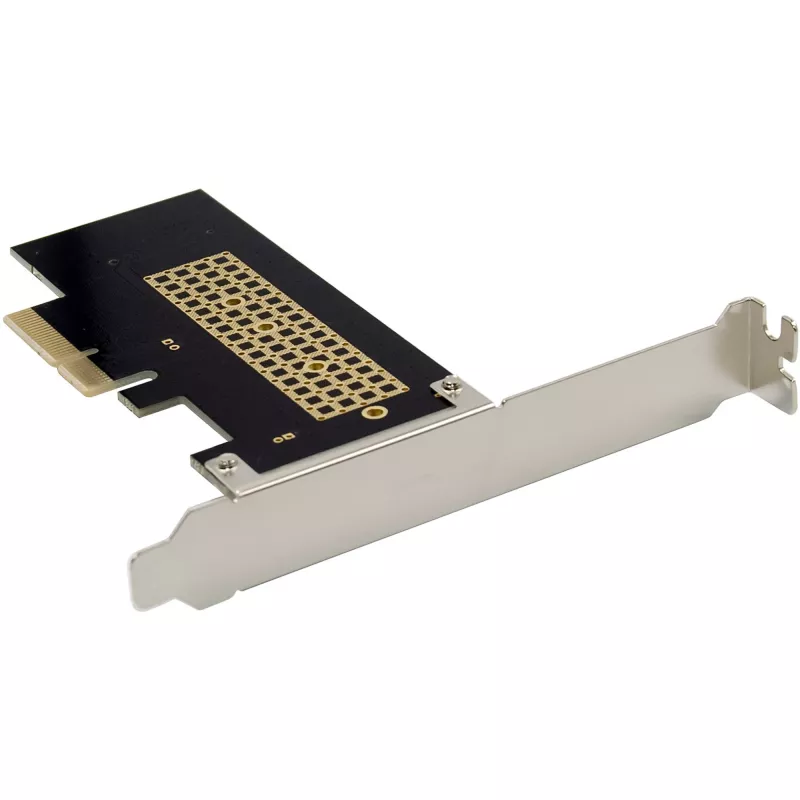

InLine 76660V iekšējā M.2 saskarnes karte PCIe 4 Gbit/s

Atbalsta NVMe SSD (M.2 Key M) ātrai atmiņas paplašināšanai
PCIe 3.0 x4 saskarne ar maksimālo joslas platumu līdz 32 Gb/s
Automātiska joslu noteikšana sāknēšanas laikā vienkāršai sistēmas integrācijai
Iebūvēts LED indikators lasīšanas un rakstīšanas darbību attēlošanai
Nav nepieciešami papildu draiveri – gatava tūlītējai lietošanai

InLine® PCI Express karte nodrošina NVMe SSD (M.2 Key M) darbību caur PCIe 3.0 x4 saskarni ar līdz pat 32 Gb/s joslas platumu, nodrošinot ātru sāknēšanas laiku un optimizētu datu pārsūtīšanu.
Pateicoties automātiskai joslu noteikšanai sāknēšanas laikā, karte ir viegli integrējama sistēmā. NVMe SSD barošana tiek nodrošināta tieši caur PCIe kopni (3,3 V). Papildus LED indikators atvieglo kļūdu diagnostiku un parāda SSD darbības statusu.
Tehniskie dati:

Kopnes tips un PCIe: PCIe 3.0 x4 josla (maksimālais joslas platums līdz 32 Gb/s)
Savienojums – saskarnes:
1 x M.2 slots (Key M) NVMe SSD
Saderīgie moduļu izmēri: 2230, 2242, 2260, 2280

Datu pārraides ātrums: katrs ports atbalsta pārraides ātrumu līdz 4 Gb/s
Izmēri: 95 mm x 52 mm (PCIe plate)

Darbības apstākļi:

Darba temperatūra: -40 °C līdz +85 °C

Funkcijas:

Automātiska joslu konfigurācijas noteikšana sāknēšanas laikā
Iebūvēts LED indikators lasīšanas/rakstīšanas darbību attēlošanai
NVMe SSD saņem barošanu tieši caur PCIe kopni (3,3 V)
Nav nepieciešami papildu draiveri

Sistēmas prasības:Aparatūra:

Personālais dators ar brīvu PCIe slotu (x4, x8 vai x16 – karte ir saderīga)
Mātesplate ar atbalstu PCIe 3.0 vai jaunākai versijai

Operētājsistēmu atbalsts:

Windows: 11, 10, 8.1, 8, 7
Windows Server: 2012 R2
Linux: no kodola 2.6

Piegādes komplekts:

1 x InLine® PCI Express karte uz 1x iekšējo NVMe M.2

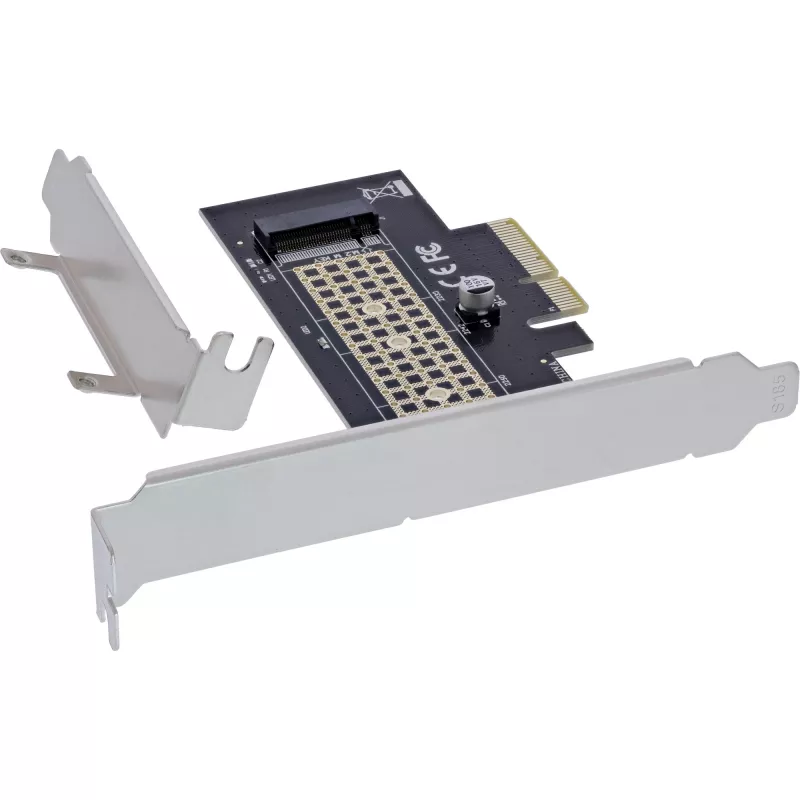

1 x zema profila slota kronšteins
1 x rokas skrūvgriezis
2 x skrūves
1 x siltumvadītspējas paliktnis
1 x lietošanas instrukcija (vācu/angļu valodā)
Darba temperatūra: 0° C – 55° C
Uzglabāšanas temperatūra: -40° C – 70° C
Mitrums: 10% - 90% bez kondensācijas

InLine 76660V. Host interfeiss: PCIe, Izejas interfeiss: M.2, Host interfeisa dzimums: Vīrišķais. Izcelsmes valsts: Taivāna. Datu pārraides ātrums (maks.): 4 Gbit/s, Joslas platums: 32 Gbit/s. Barošanas ieejas spriegums: 3.3 V. Atbalstītās Windows operētājsistēmas: Windows 10, Windows 11, Windows 8, Windows 8.1, Atbalstītās Linux operētājsistēmas: Kernel 2.6.31, Kernel 2.6.33, Kernel 3.12, Kernel 3.17, Kernel 3.3, Kernel 4.6.4, Linux Kernel..., Atbalstītās serveru operētājsistēmas: Windows Server 2012 R2

Kā lietot

Uzstādiet InLine 76660V karti pieejamā PCIe x4, x8 vai x16 slotā uz saderīgas mātesplates. Ievietojiet NVMe SSD M.2 Key M slotā un nostipriniet to ar komplektā iekļautajām skrūvēm un, ja nepieciešams, siltumvadītspējas paliktni. Pievienojiet zema profila kronšteinu, ja nepieciešams mazākam korpusam. Barošana tiek nodrošināta automātiski caur PCIe kopni; pēc montāžas sistēma noteiks SSD, izmantojot automātisko joslu noteikšanu sāknēšanas laikā. Nav nepieciešama papildu draiveru instalēšana atbalstītajām operētājsistēmām.

Ieteikumi

Pārliecinieties, ka jūsu mātesplates BIOS atbalsta NVMe ierīces un PCIe 3.0 darbību. Lai nodrošinātu stabilu veiktspēju, pārbaudiet, vai NVMe SSD ir pietiekama dzesēšana, un izmantojiet komplektā iekļauto siltumvadītspējas paliktni, ja to iesaka SSD ražotājs.
