InLine 76660P iekšējais U.2 adapteris PCIe Vīrišķā tipa 4 Gbit/s 3,3 V

Atbalsta divus 2,5 collu NVMe SSDdiskus maksimālai veiktspējai un elastībai
PCIe 3.0 x8 savienojumsar joslas platumu līdz 64 Gb/s
Automātiska joslu noteikšana (bifurkācija)optimālai sistēmas integrācijai
LED indikatoriērtai kļūdu diagnostikai un darbības statusa uzraudzībai
Nav nepieciešami papildu draiveri- native Windows un Linux atbalsts

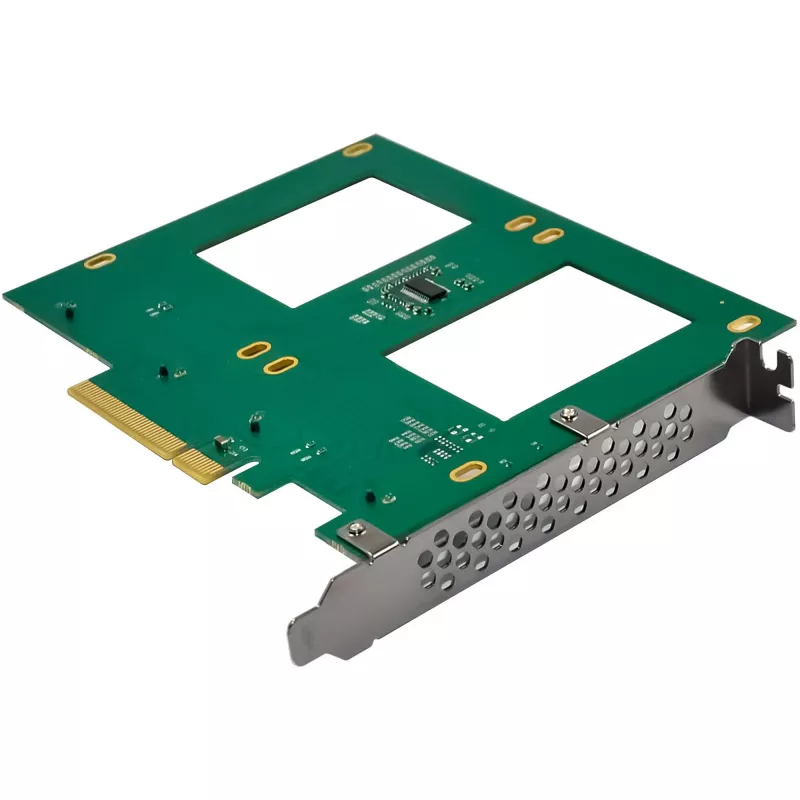

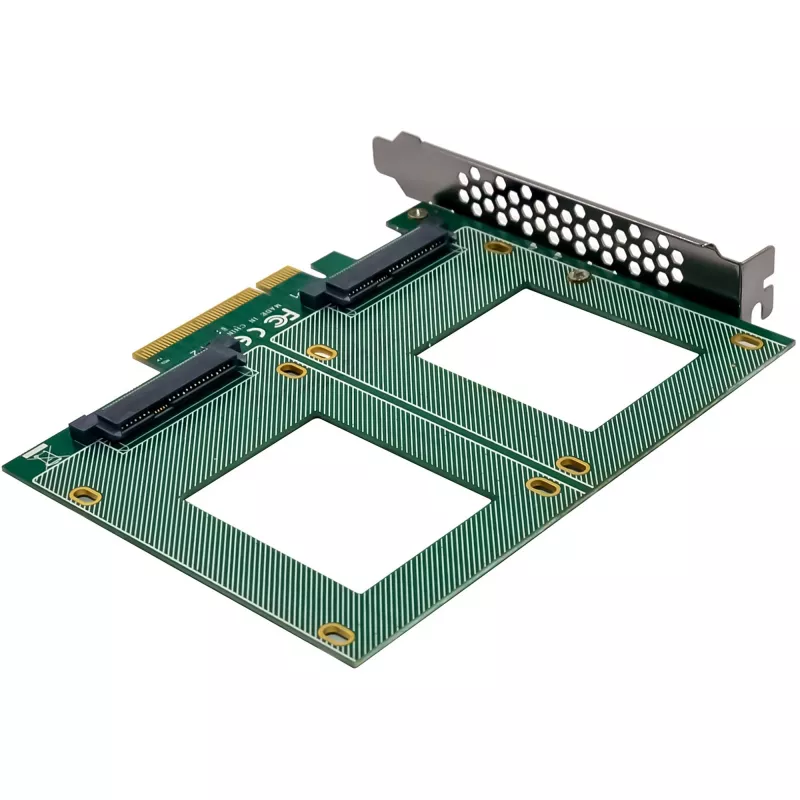

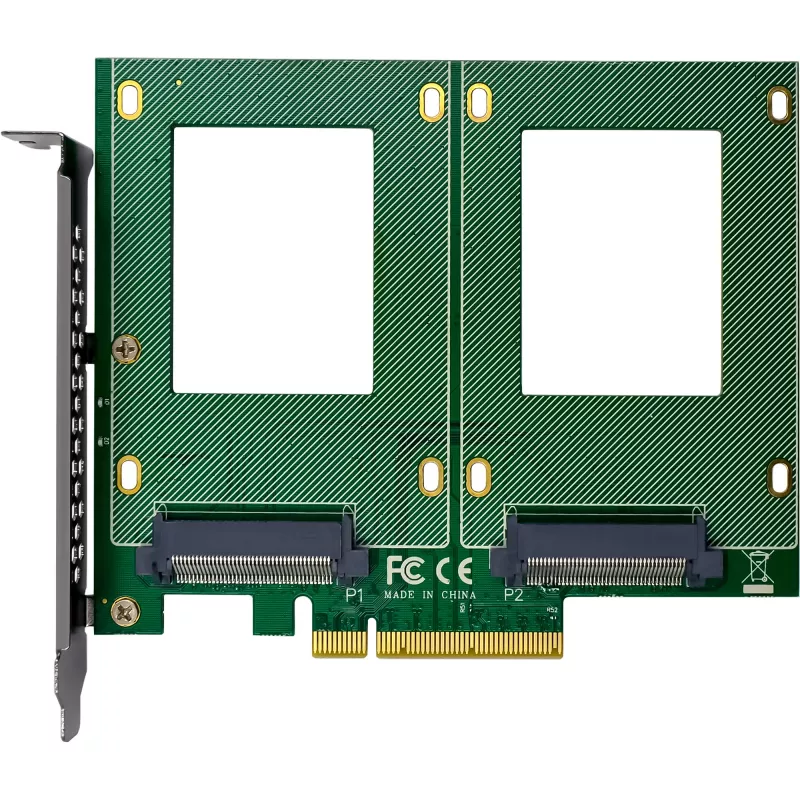

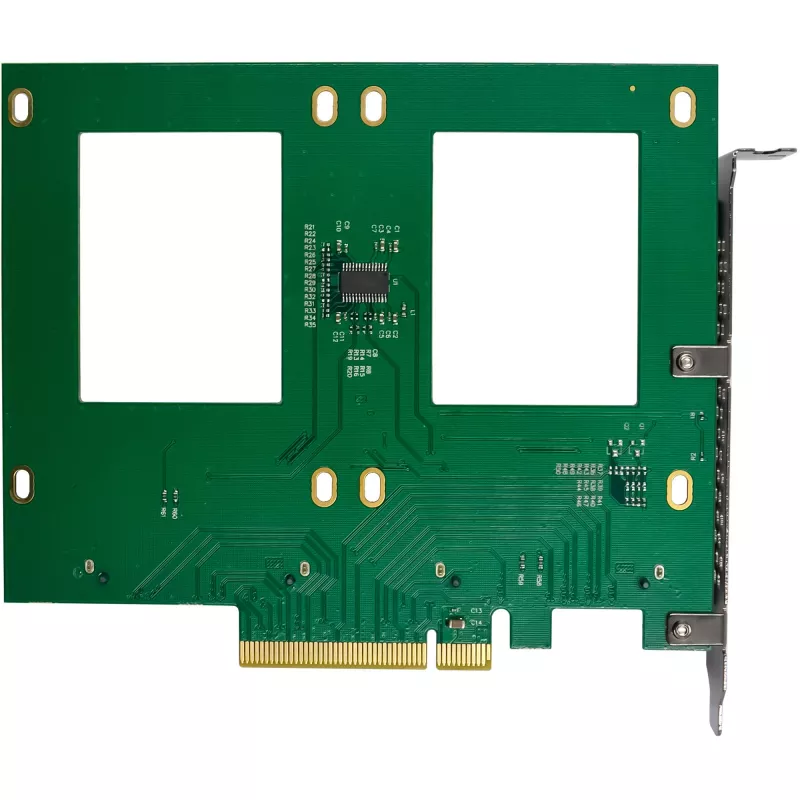

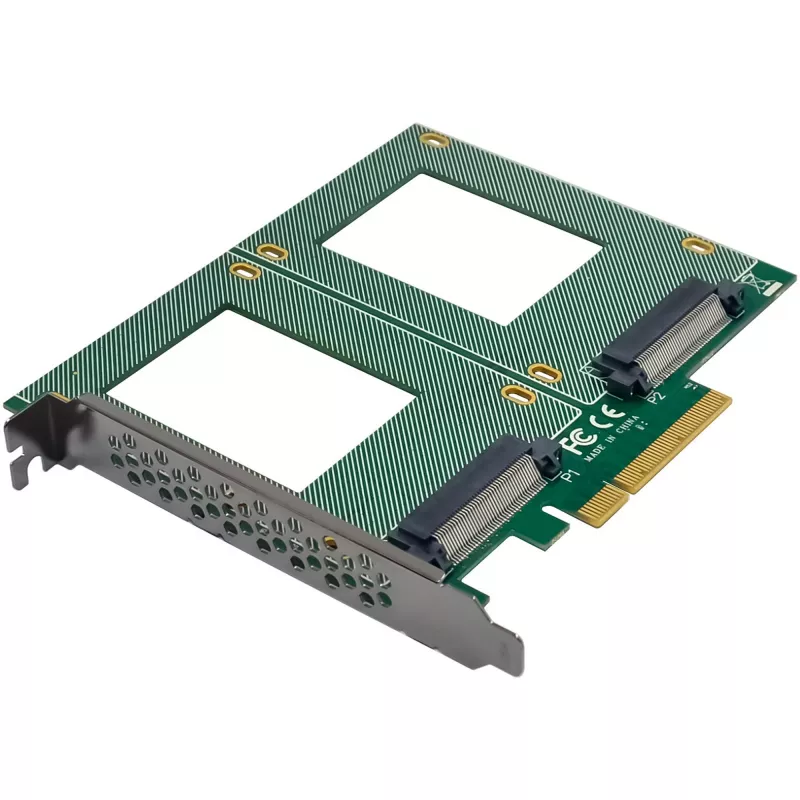

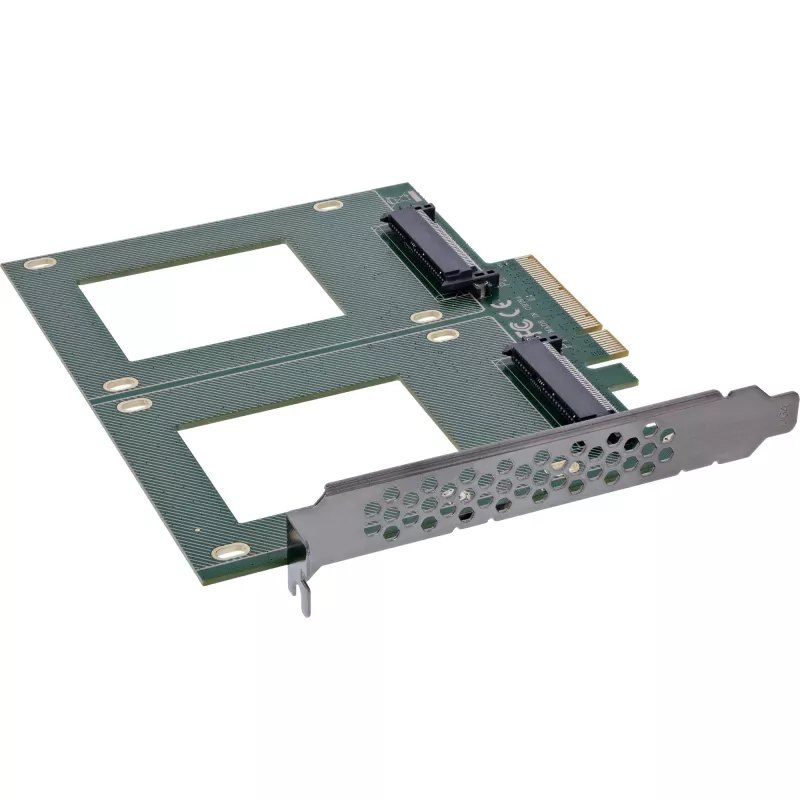

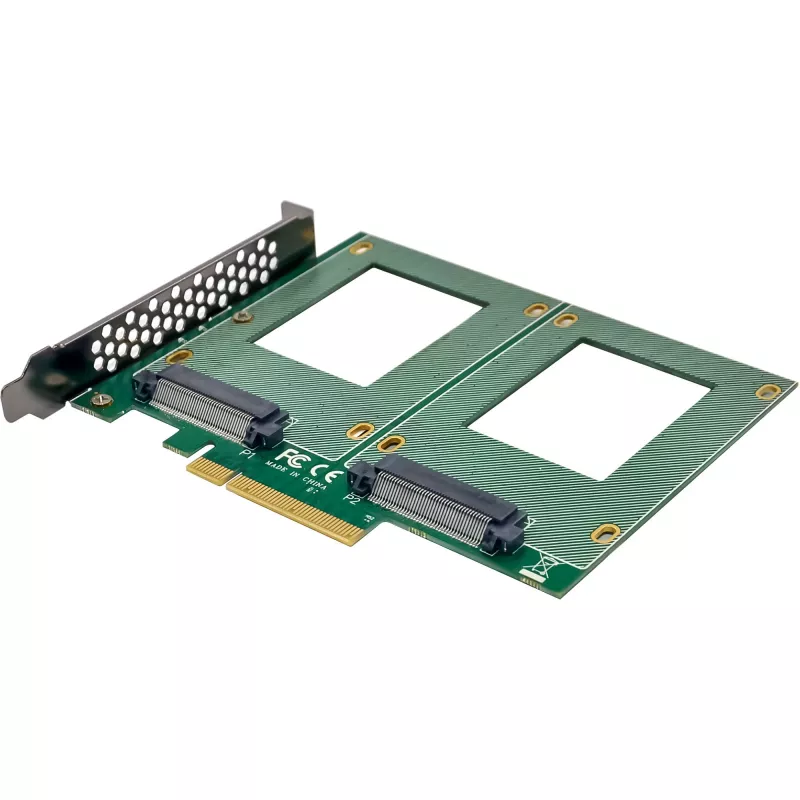

Šī InLine® PCI Express kartepapildina jūsu sistēmu ar diviem iekšējiem U.2 NVMe SSD slotiemun nodrošina divu SSD vienlaicīgu darbībuar pilnu PCIe joslas platumu. Pateicoties automātiskai joslu noteikšanai, konfigurācija tiek veikta optimālai sistēmas integrācijai.
Ar PCIe 3.0 x8 interfeisukarte piedāvā maksimālo joslas platumu līdz 64 Gb/s, katram U.2 portam atbalstot datu pārraides ātrumu līdz 4 GB/s. LED indikatori lasīšanas un rakstīšanas aktivitātēmatvieglo darbības statusa uzraudzību.
Piezīme par izmēriem:
Kartes garums ir 143 mmun platums ir 122 mm. Lūdzu, pārbaudiet, vai jūsu korpuss nodrošina pietiekami daudz vietas uzstādīšanai un vai tiek nodrošināta atbilstoša ventilācija.
Tehniskie dati:

Kopnes tips un PCIe: PCIe 3.0 (8 GT/s) x8 joslas (nodrošina joslas platumu līdz 64 Gb/s)
Savienotāju saskarnes: 2 x SFF-8639 savienotāji (2,5 collu NVMe SSD uzstādīšanai)
Chipset: PI6C20400BLE
Saderīgās U.2 ierīces: Atbalsta 2,5 collu NVMe SSD atbilstoši SFF-8639 standartam
Datu pārraides ātrums: Katrs ports atbalsta pārraides ātrumu līdz 4 GB/s
Izmēri: 143 mm x 122 mm (PCIe plate)

Darbības apstākļi:

Darba temperatūra: -40 °C līdz +85 °C

Funkcijas:

Automātiska joslu konfigurācijas noteikšana ielādes laikā
Uz plates izvietoti LED indikatori (2x lasīšanas/rakstīšanas aktivitāšu LED)
U.2 SSD saņem strāvu tieši caur PCIe kopni (3,3 V)
Nav nepieciešami papildu draiveri

Sistēmas prasības:Aparatūra:

Dators ar vienu brīvu PCIe 3.0 x8 (vai x16 slotu)
Mātesplate, kas atbalsta PCIe bifurkāciju

BIOS/UEFI iestatījumi PCIe bifurkācijai:
Lai abus U.2 NVMe SSD varētu darbināt vienlaicīgi, izmantotais PCIe slots bieži vien ir jāiestata Bifurkācijas režīmāBIOS/UEFI. Tas sadala pieejamās PCIe joslas vairākos kanālos (piem., vienu x8 slotu divos x4 kanālos).
Precīzs apzīmējums atšķiras atkarībā no mātesplates ražotāja un BIOS/UEFI versijas. Var tikt izmantoti termini, piemēram, "PCIe Bifurkācija", "Joslu sadalīšana"vai "PCIe Slota konfigurācija". Lūdzu, skatiet savas mātesplates rokasgrāmatu, lai atrastu pareizo iestatījumu, un pēc tam pārbaudiet, vai abi NVMe SSD tiek atpazīti.
Operētājsistēmas atbalsts:

Windows: 11, 10, 8, 7
Windows Server: 2012 R2
Linux: Native atbalsts (Fedora, SUSE, Ubuntu, Red Hat)

Piegādes komplekts:

1 x InLine® PCI Express karte uz 2x iekšējiem U.2 NVMe SFF-8639
1 x rokas skrūvgriezis
8 x skrūves
1 x instrukcijas rokasgrāmata (vācu/angļu val.)
Darba temperatūra: 0° C – 55° C
Uzglabāšanas temperatūra: -40° C – 70° C
Mitrums: 10% - 90% bez kondensācijas

InLine 76660P. Resursdatora saskarne: PCIe, Izvades saskarne: U.2, Resursdatora saskarnes dzimums: Vīrišķais. Izcelsmes valsts: Taivāna. Datu pārraides ātrums (maks.): 4 Gbit/s, Joslas platums: 64 Gbit/s. Barošanas avota ieejas spriegums: 3,3 V. Atbalstītās Windows operētājsistēmas: Windows 10, Windows 11, Windows 7, Windows 8, Atbalstītās serveru operētājsistēmas: Windows Server 2012 R2

Lietošana

Uzstādiet InLine PCIe karti brīvā PCIe 3.0 x8 vai x16 slotā uz saderīgas mātesplates. Nostipriniet karti un pievienojiet divus 2,5" U.2 NVMe SSD pie SFF-8639 savienotājiem. Pārliecinieties, ka sistēmai ir pietiekama vieta korpusā (143 mm × 122 mm) un ventilācija. Diskdziņiem strāva tiek piegādāta caur PCIe slotu; nav nepieciešami papildu strāvas kabeļi. Ieslēdziet sistēmu un pārbaudiet BIOS/UEFI, lai apstiprinātu ierīču atpazīšanu.

Ieteikumi

Lai vienlaicīgi darbinātu abus U.2 NVMe SSD, iespējojiet PCIe bifurkāciju (joslu sadalīšanu) mātesplates BIOS/UEFI, ja nepieciešams. BIOS iestatījums var būt nosaukts “PCIe Bifurkācija”, “Joslu sadalīšana” vai “PCIe Slota konfigurācija”; precīzām instrukcijām skatiet mātesplates rokasgrāmatu. Pēc bifurkācijas konfigurēšanas pārbaudiet, vai abi NVMe diskdziņi tiek atklāti operētājsistēmā.
