Microconnect MC-PCIE-X4M2 interfeisa kartes/ adapteris iekšējais M.2

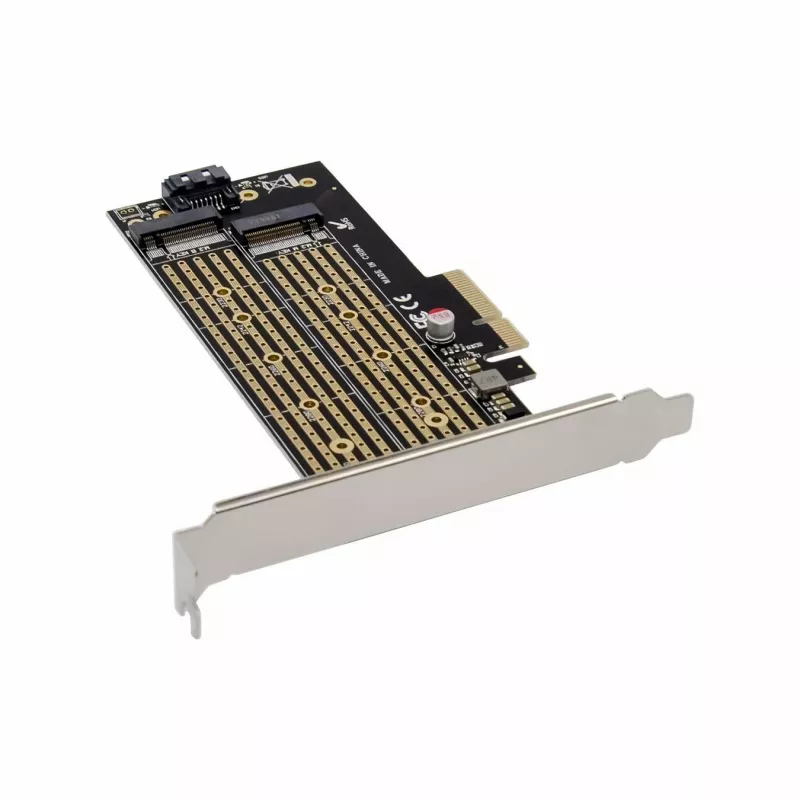

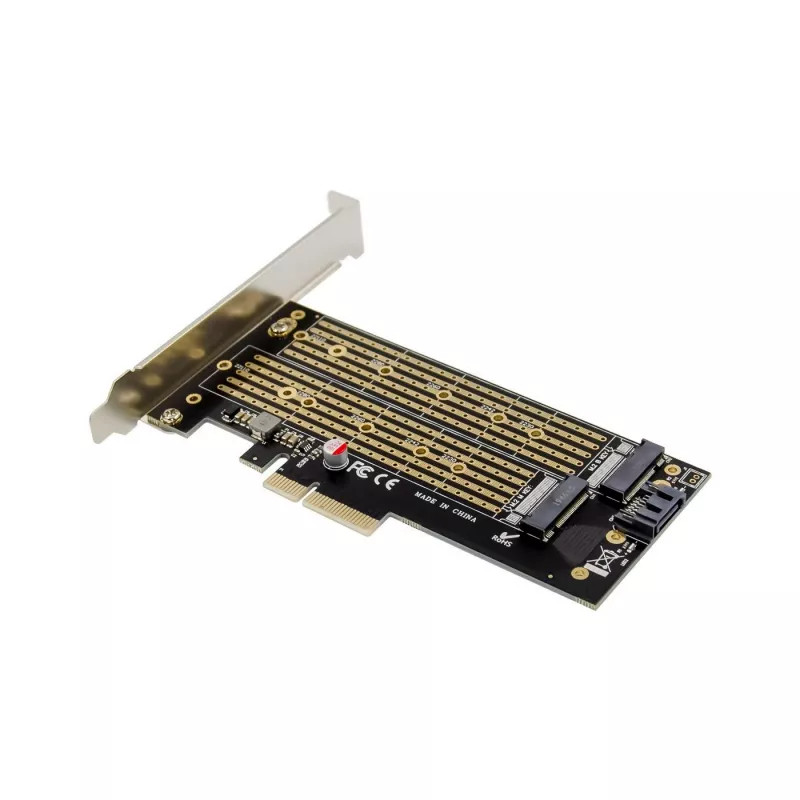

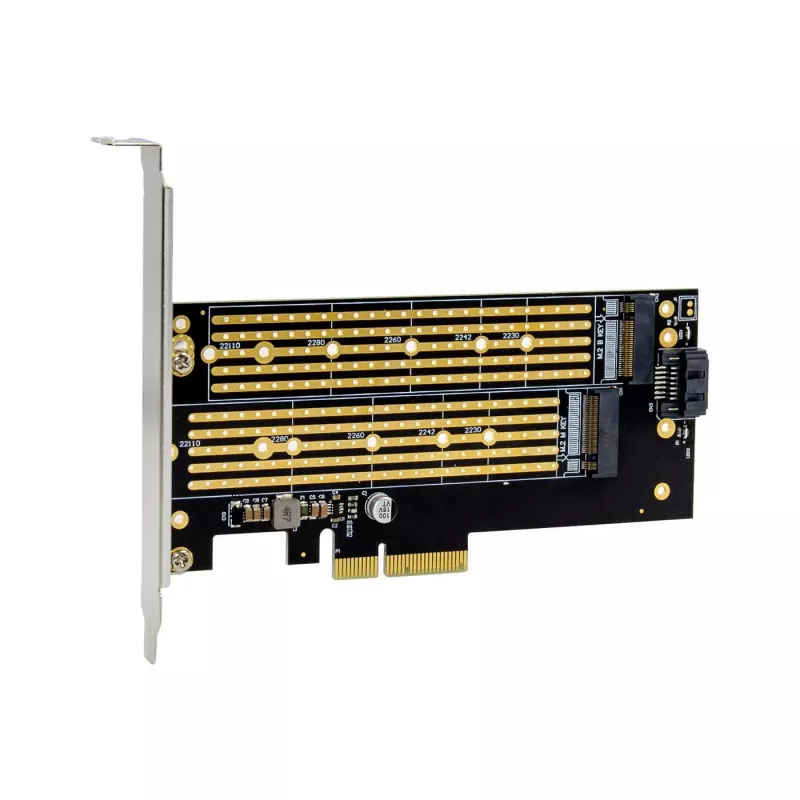

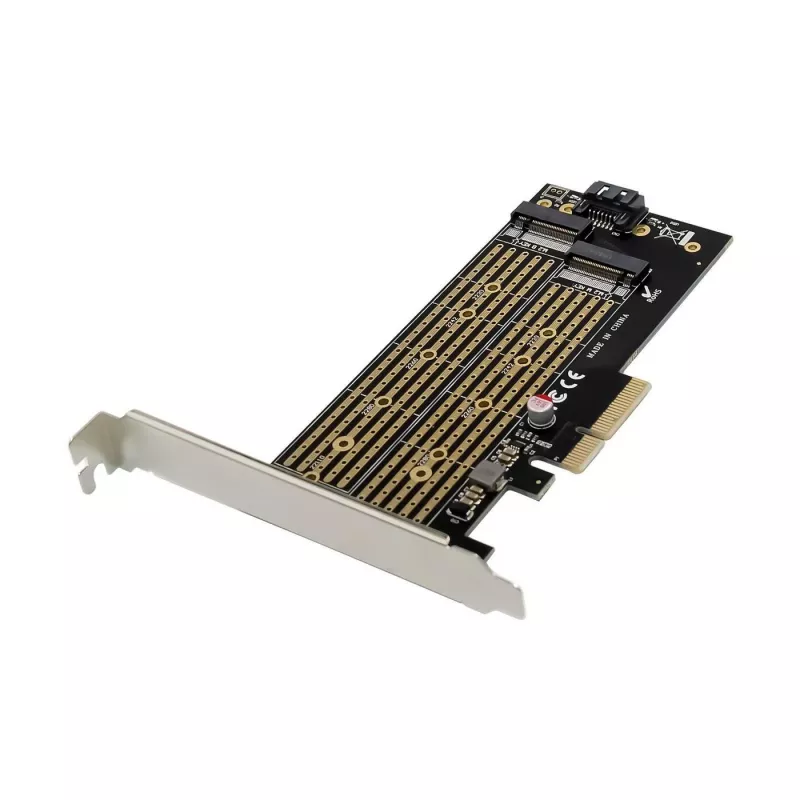

MicroConnect MC-PCIE-X4M2 ir iekšēja M.2 interfeisa karte, kas ļauj serverī vai galddatorā uzstādīt NVMe vai SATA M.2 diskus, izmantojot PCIe x4 slotu. Karte atbalsta PCIe 3.0 x4 joslas platumu NVMe diskiem un nodrošina SATA savienojuma iespēju SATA protokola M.2 diskiem, ļaujot tos integrēt ar mātesplates SATA portiem, izmantojot SATA kabeli. Tā ir viegla, pasīvi dzesēta paplašināšanas karte, kas paredzēta uzticamai, klusai darbībai serveru vidēs un ir saderīga ar Windows 10 un Windows Server 2012 R2.

Priekšrocības

Adapteris atbalsta gan PCIe NVMe, gan SATA protokola M.2 SSD, nodrošinot elastīgu disku saderību. PCIe 3.0 x4 atbalsts nodrošina augstu pārraides joslas platumu NVMe diskiem, savukārt SATA v3.0 saderība ļauj pieslēgt SATA M.2 diskus ar ātrumu līdz 6 Gbps. Pasīvā dzesēšana un kompakts, viegls dizains (0,05 kg) nodrošina uzticamu veiktspēju bez papildu trokšņa.

Piemērots

• NVMe M.2 SSD pievienošana serveriem vai galddatoriem ar brīvu PCIe x4 slotu
• SATA protokola M.2 disku pieslēgšana mātesplates SATA portam, izmantojot SATA kabeli
• Uzglabāšanas veiktspējas uzlabošana biroja un izklaides sistēmās
• Serveru vide, kur nepieciešamas klusas, pasīvi dzesētas paplašināšanas kartes

Galvenās specifikācijas

• Zīmols: MicroConnect
• Modelis: MC-PCIE-X4M2
• Hosta interfeiss: PCIe (PCIe 3.0 x4)
• Izejas interfeiss: M.2 (atbalsta NVMe un SATA protokola M.2 SSD)
• SATA atbalsts: Serial ATA v3.0, līdz 6 Gbps
• Svars: 0,05 kg
• Produkta krāsa: Melna
• Saderība: Windows 10, Windows Server 2012 R2
• Dzesēšana: Pasīva

Kā lietot

Ievietojiet MicroConnect MC-PCIE-X4M2 pieejamā PCIe x4 (vai lielākā) slotā mātesplatē. NVMe M.2 diskiem ievietojiet M.2 NVMe SSD kartes M.2 slotā un nostipriniet to atbilstoši kartes montāžas punktam. SATA protokola M.2 diskiem uzstādiet M.2 SATA SSD uz kartes un pievienojiet SATA kabeli no kartes uz brīvu mātesplates SATA portu. Pēc uzstādīšanas pārliecinieties, ka BIOS/UEFI atpazīst uzstādīto disku, un konfigurējiet operētājsistēmu (Windows 10 vai Windows Server 2012 R2) pēc nepieciešamības.

Ieteikumi

Lai iegūtu pilnu NVMe veiktspēju, izmantojiet PCIe x4 vai lielāku slotu; pirms uzstādīšanas pārbaudiet diska protokolu (NVMe vs SATA) un nodrošiniet pareizu sistēmas zemējumu uzstādīšanas laikā. Lai iegūtu vislabākos rezultātus ar NVMe diskiem, ja nepieciešams, iespējojiet PCIe 3.0 x4 BIOS/UEFI un pārbaudiet draiveru atbalstu operētājsistēmā.
