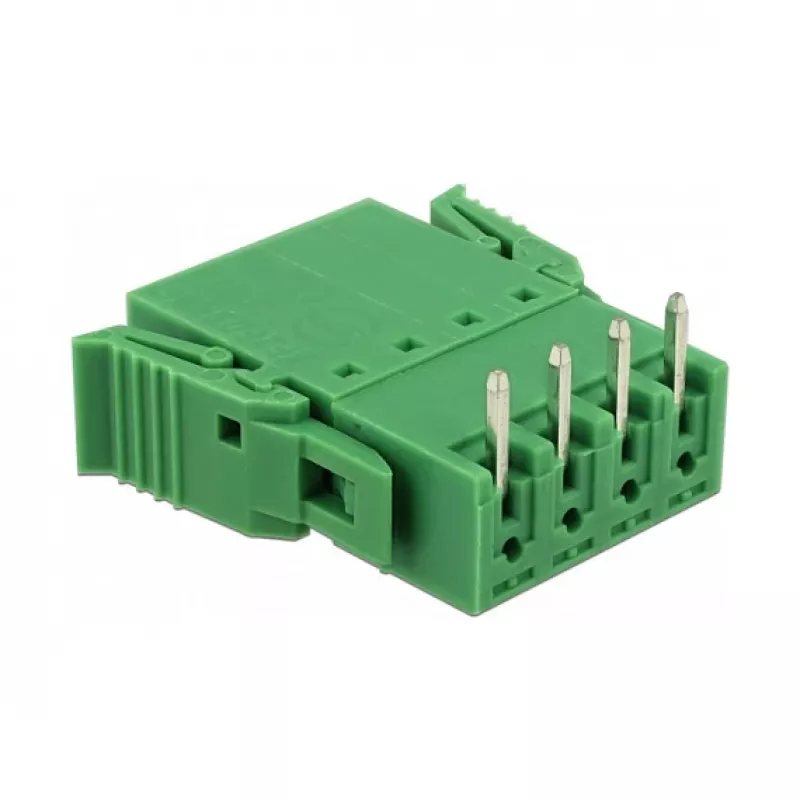

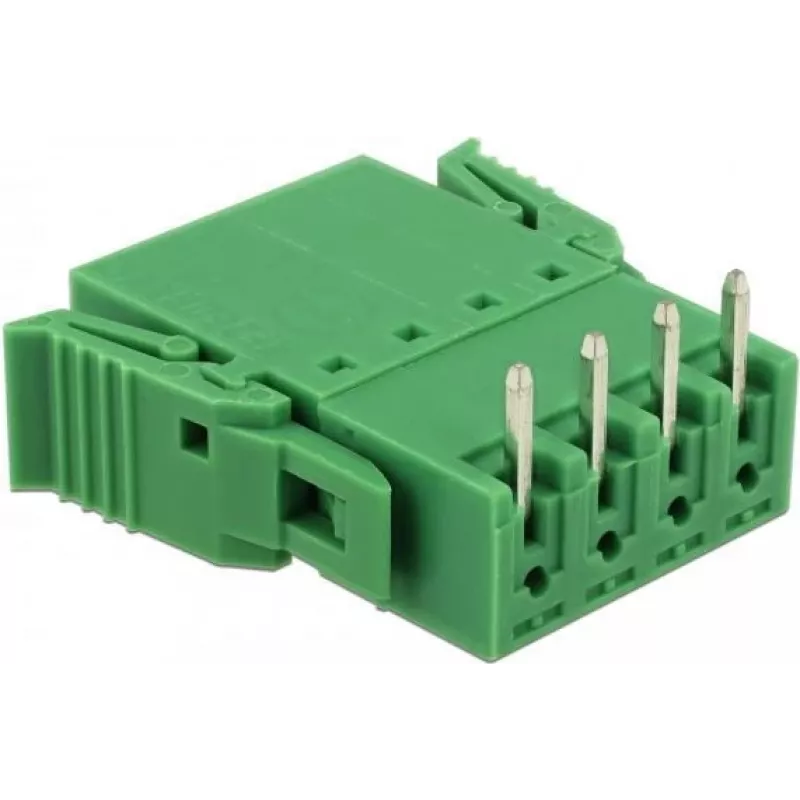

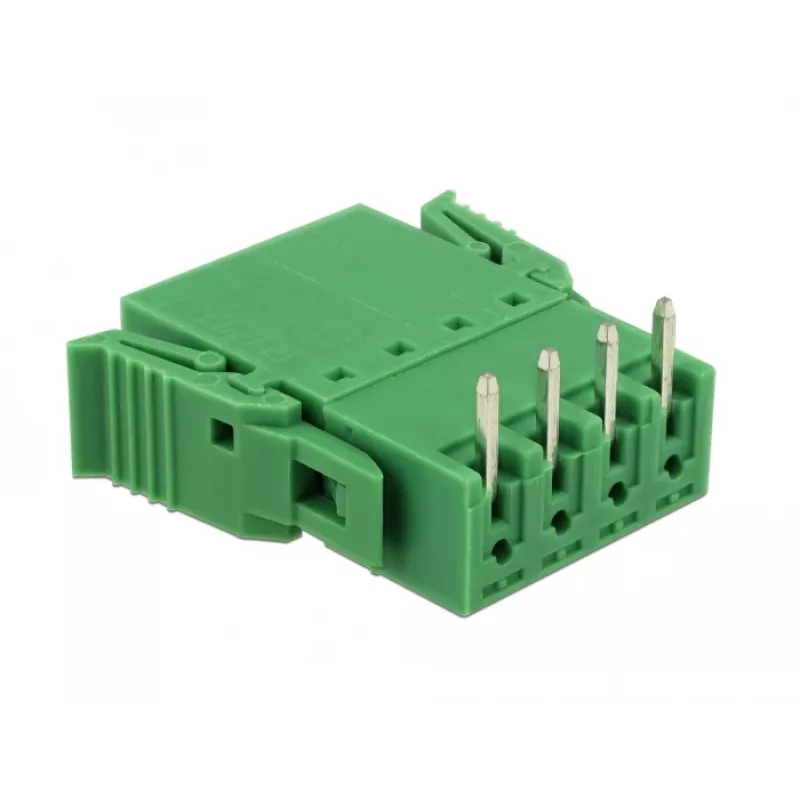

Delock spaiļu bloka komplekts PCB 4 kontakti 3,81 mm solis horizontāls (65954)

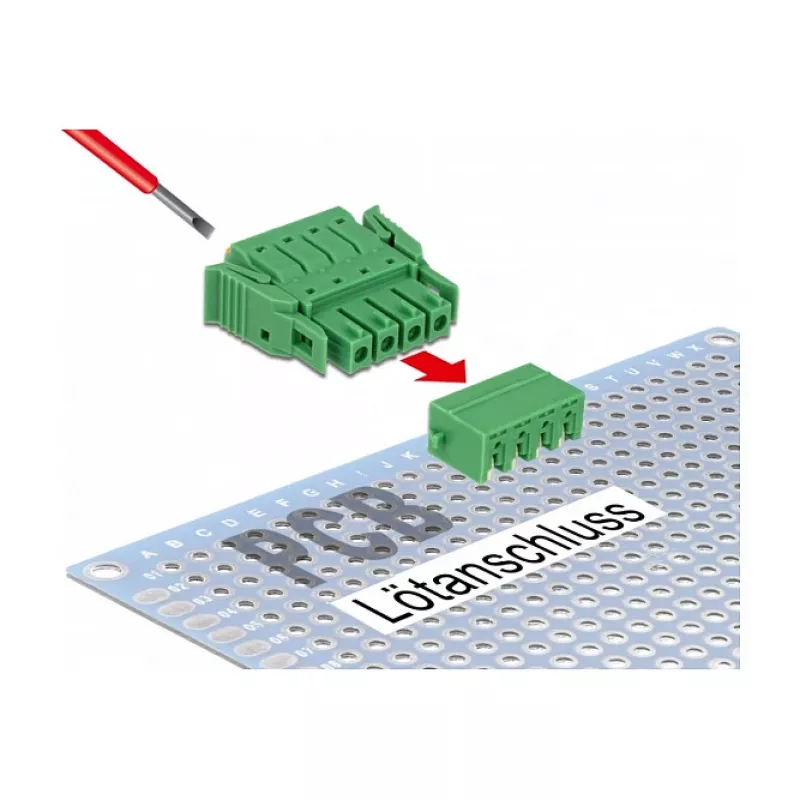

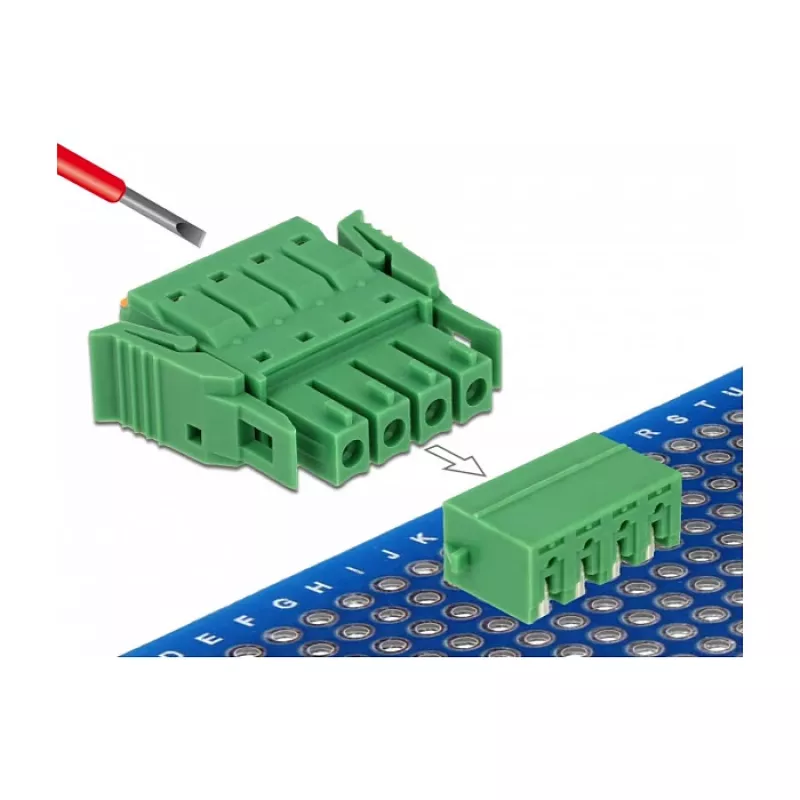

Būvējot vai remontējot elektroniku, uzticamu vadu savienojumu izveide ar plates kontaktiem var būt izaicinājums. Šis Delock spaiļu bloka komplekts piedāvā vienkāršu risinājumu vadu pievienošanai iespiedshēmas platei ar 4 kontaktu konfigurāciju un 3,81 mm soli. Horizontālā orientācija ļauj veikt zema profila montāžu, padarot to piemērotu lietojumiem, kur vertikālā telpa ir ierobežota.

Kam tas paredzēts

Šis komplekts ir paredzēts elektronikas entuziastiem, tehniķiem un inženieriem, kuriem nepieciešams izveidot drošus, noņemamus savienojumus uz PCB. Tas ir īpaši noderīgs prototipēšanai, rūpnieciskām vadības sistēmām un pielāgotiem elektronikas projektiem, kuriem nepieciešams kompakts un uzticams spaiļu bloks.

Galvenās iezīmes

• 4 kontaktu spaiļu bloka komplekts ar 3,81 mm kontaktu soli
• Horizontālā montāžas orientācija zema profila PCB dizainiem
• Caurumu tehnoloģija (THT) vieglai lodēšanai
• Nominālā strāva 8 A un spriegums 300 V
• Pieņem viendzīslu vai daudzdzīslu vadu no 28 līdz 16 AWG (0,08 līdz 1,31 mm²)
• Korpuss izgatavots no izturīga PA66 materiāla
• Kontakti izgatavoti no misiņa ar alvas pārklājumu
• Skrūves izgatavotas no tērauda ar cinka pārklājumu
• Darba temperatūras diapazons: -40 °C līdz 105 °C
• Zaļa krāsa vieglai identificēšanai
• Komplektā 10 gabali

Specifikācijas

• Produkta veids: Spaiļu bloka komplekts
• Kontaktu skaits: 4
• Kontaktu solis: 3,81 mm
• Montāžas orientācija: Horizontāla
• Montāžas veids: Caurumu (THT)
• Nominālā strāva: 8 A
• Nominālais spriegums: 300 V
• Vada biezums (viendzīslu): 28 - 16 AWG (0,08 - 1,31 mm²)
• Vada biezums (daudzdzīslu): 28 - 16 AWG (0,08 - 1,31 mm²)
• Vada izolācijas noņemšanas garums: 5 mm
• Korpusa materiāls: PA66
• Kontaktu materiāls: Misiņš, alvas pārklājums
• Skrūvju materiāls: Tērauds, cinka pārklājums
• Darba temperatūra: -40 °C līdz 105 °C
• Krāsa: Zaļa
• Daudzums komplektā: 10 gabali

Padomi

Lodējot šos spaiļu blokus pie PCB, pārliecinieties, ka plate ir tīra, un izmantojiet lodāmuru ar atbilstošu temperatūras kontroli. Noņemiet vadu izolāciju līdz norādītajam 5 mm garumam, lai nodrošinātu optimālu kontaktu. Daudzdzīslu vadiem apsveriet iespēju alvot galus vai izmantot uzgaļus, lai novērstu atšķetināšanu. Pievelciet skrūves stingri, bet nepārslogojiet, lai izvairītos no vada vai spaiļu bojājumiem.
