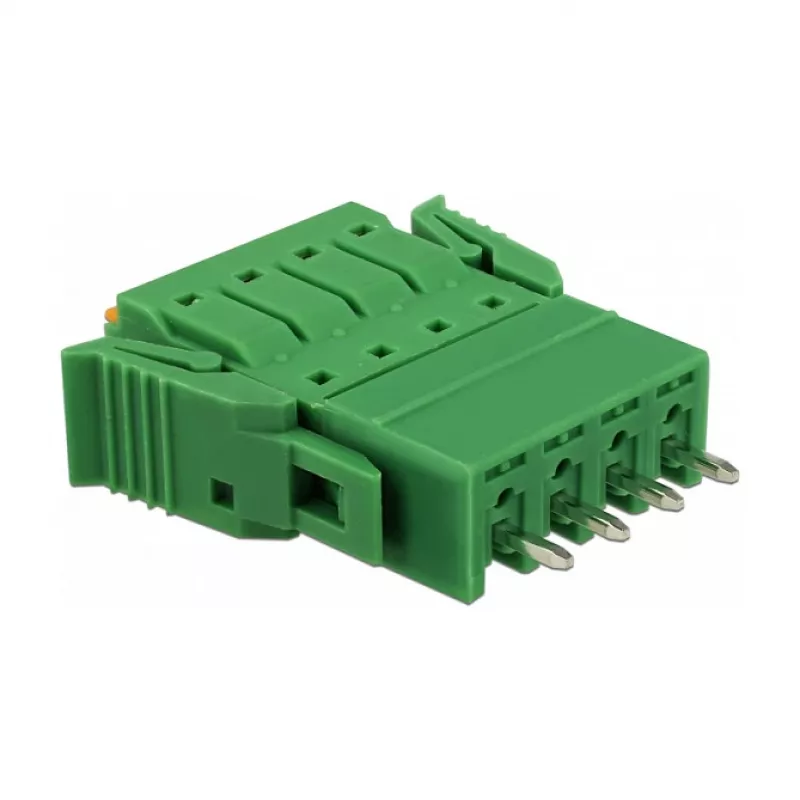

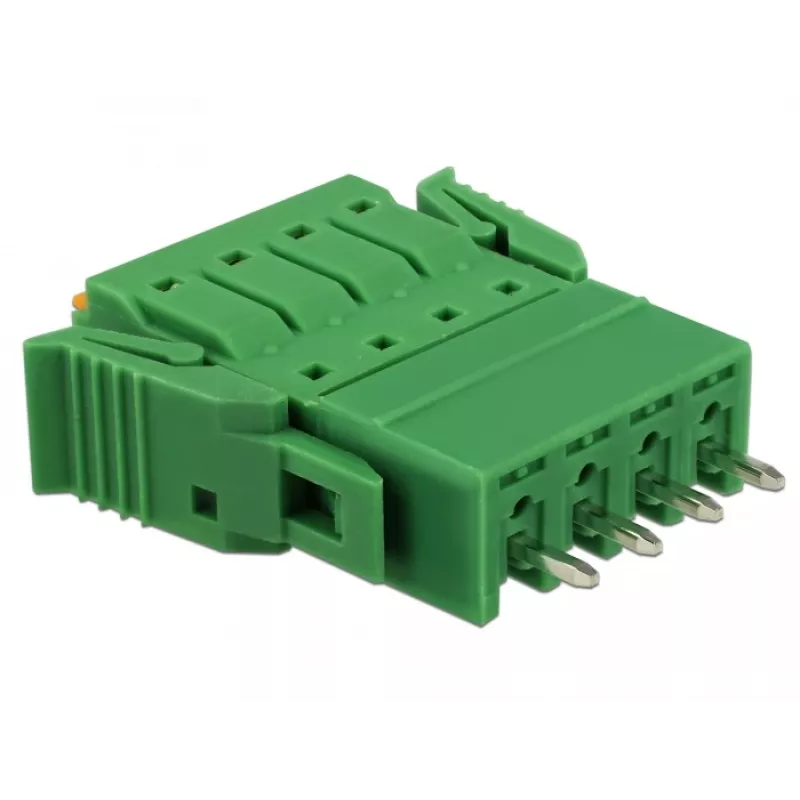

Delock spaiļu bloku komplekts iespiedshēmu platēm 4 kontakti 3,81 mm solis vertikāls (65970)

Prototipējot vai remontējot elektroniku, vadu pievienošana iespiedshēmu platei var būt nesakārtota un neuzticama. Šis Delock spaiļu bloku komplekts nodrošina drošu, ar skrūvēm pieskrūvējamu savienojuma punktu jūsu iespiedshēmu platei, padarot vadu pievienošanu tīru un atkārtojamu.

Kam tas paredzēts

Elektronikas entuziastiem, tehniķiem un inženieriem, kuriem nepieciešams uzticams veids, kā pievienot vadus iespiedshēmu platei bez lodēšanas. Ideāli piemērots izstrādes platēm, rūpnieciskajām vadības sistēmām un pielāgotiem projektiem.

Galvenās iezīmes

• 4 polu spaiļu bloks ar 3,81 mm soli, vertikāla orientācija ērtai piekļuvei.
• Skrūvju spaiļu savienojums pieņem viendzīslu vai daudzdzīslu vadu no 28 līdz 16 AWG (0,08–1,5 mm²).
• Nominālā strāva 8 A un spriegums 300 V, piemērots zemsprieguma barošanas un signāla lietojumiem.
• Izturīgs PA66 izolators ar UL94V-0 uzliesmojamības klasi un misiņa kontaktiem.
• Komplektā ietilpst 10 atsevišķi bloki, pietiekami vairākām platēm vai rezerves daļām.

Specifikācijas

• Produkta veids: Spaiļu bloks
• Montāžas veids: Caurumu montāža iespiedshēmu platē
• Pozīciju skaits: 4
• Solis: 3,81 mm
• Orientācija: Vertikāla
• Savienojuma metode: Skrūvju spailes
• Nominālā strāva: 8 A
• Nominālais spriegums: 300 V
• Vada mērītājs: 28 - 16 AWG
• Vada šķērsgriezums: 0,08 - 1,5 mm²
• Skrūves izmērs: M2
• Griezes moments: 0,2 Nm
• Izolatora materiāls: PA66
• Kontaktu materiāls: Misiņš
• Darba temperatūra: -40 °C līdz 105 °C
• Krāsa: Zaļa
• Uzliesmojamības klase: UL94V-0
• Gabalu skaits komplektā: 10
• Izmēri uz bloku (G x P x A): 15,24 x 7,50 x 10,00 mm
• Noņemamā izolācijas garums: 5-6 mm

Padomi

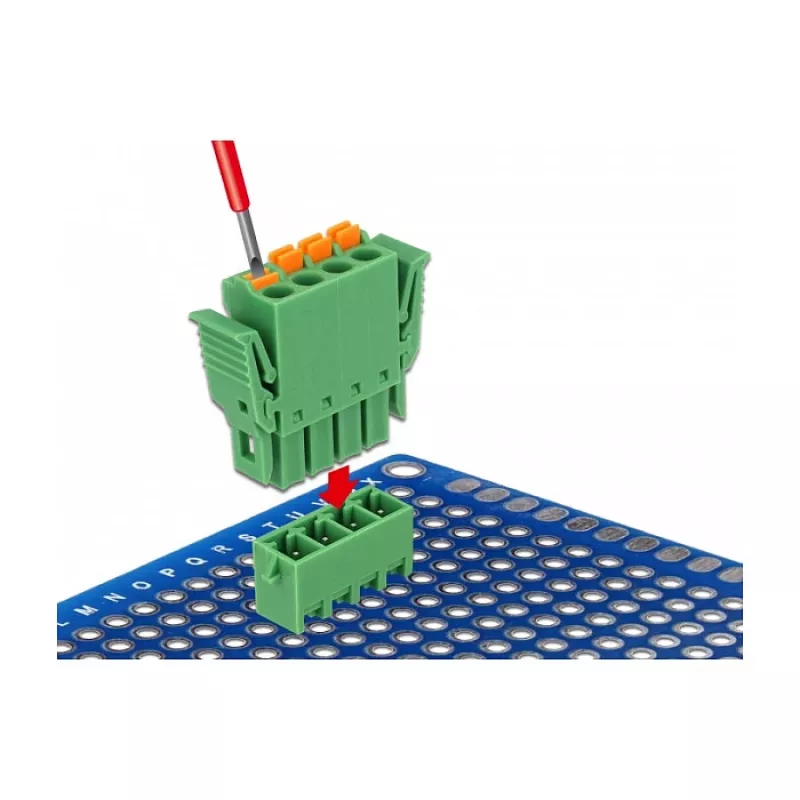

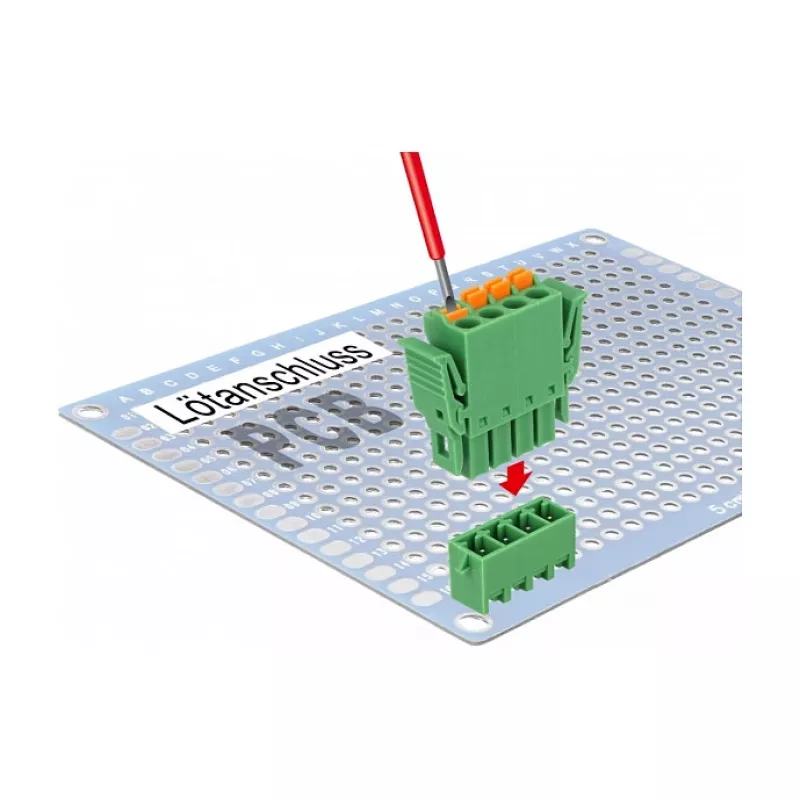

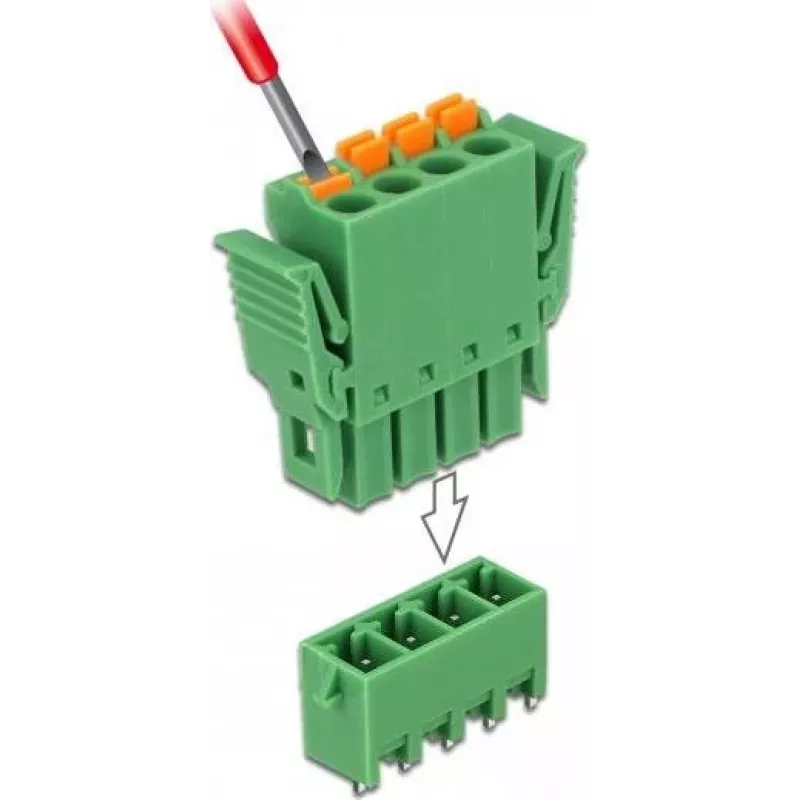

Izmantojiet mazu plakano skrūvgriezi, lai pievilktu skrūves līdz ieteicamajam griezes momentam 0,2 Nm. Noņemiet vada izolāciju 5-6 mm garumā, lai nodrošinātu uzticamu savienojumu. Šos blokus var atdalīt, ja nepieciešams mazāk polu.
