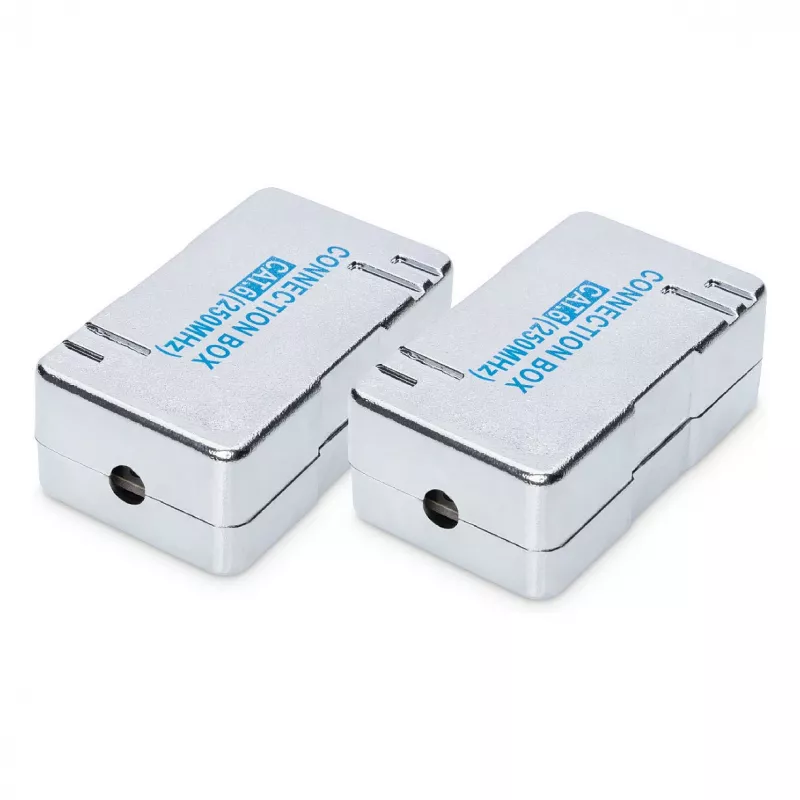

Digitus CAT 6 savienojuma modulis vītā pāra kabeļiem 2 gab. LSA zelta pārklājums balts

Digitus CAT 6 savienojuma modulis ir kompakts modulis vītā pāra kabeļu savienošanai vai pagarināšanai strukturētos tīklos. Atbilst 6. kategorijas pārraides īpašībām un ir paredzēts lietošanai līdz 250 MHz / 1GBase-T, modulis atbalsta standarta uzstādīšanas metodes un nodrošina ar zeltu pārklātus kontaktus un LSA noslēgumu uzticamam elektriskajam kontaktam. Baltais ABS korpuss un iebūvētais spriegojuma samazinājums padara to piemērotu padziļinātai, virsmas un kabeļkanālu instalācijai.

Priekšrocības

Modulis atbilst ISO/IEC 11801 (3. izd.), EN 50173-1 un EIA/TIA 568-C normām un piedāvā ar zeltu pārklātas RJ45 kontaktu virsmas, lai uzlabotu vadītspēju un izturību pret koroziju. Tas ietver Krone LSA+ noslēguma spailes, kas ir saderīgas ar EIA/TIA 568 A & B krāsu kodējumu, atbalsta AWG 22–26 kabeļus, un tam ir uzticamas fizikālās un dielektriskās īpašības profesionālām tīkla instalācijām.

Piemērots

• Esošo vītā pāra instalācijas kabeļu pagarināšanai
• Bojātu kabeļu posmu nomaiņai horizontālajā vai maģistrālajā kabeļošanā
• Instalācijām kabeļkanālos, uz virsmas un padziļinājumā montējamās rozetēs
• 1 Gbit/s Ethernet tīkliem līdz 250 MHz

Galvenās specifikācijas

• Pārraides kategorija: Cat 6
• Frekvence / ātrums: līdz 250 MHz, 1GBase-T (1 Gbit/s)
• Standarti: ISO/IEC 11801 (3. izd.), EN 50173-1, EIA/TIA 568-C
• Savienotāji: LSA noslēgums (Krone LSA+), RJ45 ligzda ar alvotu fosforbronzu un 0,5 µm zelta pārklājumu kontaktiem
• Kabeļu saderība: AWG 22–26, viendzīslu un daudzdzīslu vadi
• Korpusa materiāls: ABS (UL-94V-0), krāsa: balta
• Dielektriskā izturība: 1000 VDC (kontakts/kontakts), 1500 VDC (kontakts/zeme)
• Kontaktu pretestība: < 20 mΩ; izolācijas pretestība: > 500 MΩ
• Darba temperatūra: -20 °C līdz +70 °C
• Daudzums iepakojumā: 2 gab.

Kā lietot

Sagatavojiet instalācijas kabeli un noņemiet ārējo apvalku atbilstoši standarta praksei. Ievietojiet katru dzīslu attiecīgajā krāsu kodētajā LSA spailē, ievērojot EIA/TIA 568 A vai B shēmu. Ievietojiet kabeli iebūvētajā spriegojuma samazināšanas mehānismā un nostipriniet to. Pievienojiet RJ45 savienotāju ligzdai, lai izveidotu savienojumu. Izmantojiet divus moduļus, ja nepieciešams pāris, vai lai izveidotu nepārtrauktu esošā posma pagarinājumu.

Ieteikumi

Lai nodrošinātu paredzamu tīkla veiktspēju, ievērojiet Cat 6 vadlīnijām atbilstošu instalācijas praksi: saglabājiet kabeļu garumus noteiktajos kanāla limitos, izvairieties no asiem līkumiem un elektromagnētiskiem traucējumiem un pēc instalācijas pārbaudiet noslēgto posmu ar atbilstošiem tīkla testeriem.
