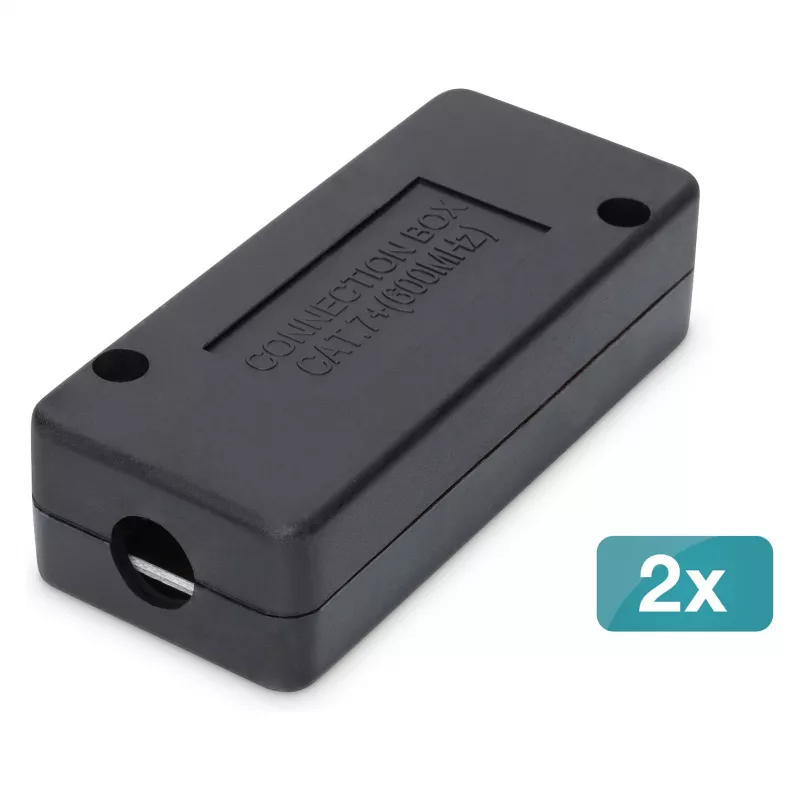

DIGITUS CAT 7 pieslēguma modulis, 2 gab., Cat7, ABS korpuss, melns, 80×35×26 mm

Divu DIGITUS CAT 7 pieslēguma moduļu komplekts, kas paredzēts Cat7 kabeļu sistēmām. Katrs kompaktais modulis ir melnā ABS korpusā un tā izmēri ir 80×35×26 mm. Moduļi nodrošina iespēju pagarināt ekranētus datu kabeļus vai nomainīt bojātus kabeļa posmus, nepārveidojot visu līniju, un tie ir paredzēti ātrdarbīgiem Ethernet risinājumiem mājās, birojos un tīkla sadales skapjos. LSA terminācijas tehnoloģija ar 45° leņķī izvietotiem kontaktiem vienkāršo uzstādīšanu un nodrošina uzticamu kontakta kvalitāti Cat7 spējīgām kabeļu sistēmām.

Priekšrocības

Moduļi atbalsta ekranētu Cat7 kabeļošanu, un to korpusi ir izgatavoti no liesmu slāpējoša ABS (UL‑94V‑0), kā arī RJ45 komponenti ietver ar niķeli pārklātus kontaktus ar zelta pārklājumu uz kontaktu virsmām, nodrošinot izturību pret koroziju un stabilu signāla pārraidi. LSA terminācijas sloksnes (krāsu kodu marķējums saskaņā ar EIA/TIA 568 A un B) un integrētais stiepes slodzes samazinājums nodrošina efektīvu un atkārtojamu kabeļu terminēšanu. Kompaktā forma un savietojamība ar virsapmetuma vai padziļinātām montāžas iespējām padara šos moduļus elastīgus dažādām uzstādīšanas vidēm.

Piemērots (uzdevumi / lietošanas gadījumi)

• Ekranētu Cat7 vai saderīgu augstākas klases tīkla līniju pagarināšana
• Bojātu kabeļu posmu nomaiņa, nepārvelkot visas līnijas
• Instalācijas mazos birojos, mājas tīklos vai telekomunikāciju sadales skapjos
• Instalācijas, kur nepieciešamas standartizētas LSA terminācijas un PoE saderība

Galvenās specifikācijas

• Daudzums: 2 moduļi
• Izmēri (katram): 80 × 35 × 26 mm
• Korpusa materiāls: ABS, liesmu slāpējošs (UL‑94V‑0)
• Terminācija: LSA sloksne, 45° leņķa kontakti, krāsu kodi saskaņā ar EIA/TIA 568 A un B
• Saderīgi kabeļu dzīslu izmēri: 22–26 AWG, masīvi un savīti vadi
• Kontaktu materiāls: ar niķeli pārklāta fosforbronza ar 0,5 μm zelta pārklājumu kontaktu zonā
• Ekranējums: RJ‑45 ekranējums no ar niķeli pārklātas bronzas
• Darba temperatūras diapazons: -20 °C līdz +70 °C
• Izolācijas pretestība: > 500 MΩ
• Kontaktu pretestība: < 20 mΩ
• Dielektriskā izturība: 1000 VDC (kontakts/kontakts), 1500 VDC (kontakts/zemējums)

Lietošana

Sagatavojiet ekranēto datu kabeli, noņemot ārējo apvalku un atsedzot foliju/ekrānu atbilstoši prasībām pareizai zemēšanai. Ievērojiet krāsu kodus uz LSA sloksnes atbilstoši EIA/TIA 568 A vai B un ievietojiet katru vadu attiecīgajā pozīcijā. Izmantojiet piemērotu LSA griešanas instrumentu, lai tīri terminētu vadus sloksnē un nodrošinātu, ka integrētais stiepes slodzes samazinājums satver kabeli. Ja kabelis ir ekranēts, pievienojiet kabeļa ekrānu pie moduļa ekranējuma punkta, lai saglabātu nepārtrauktību. Ievietojiet terminēto moduli vajadzīgajā montāžas vietā (virsapmetuma vai padziļinātā) un pievienojiet RJ45 ligzdu pretimnākošajam savienotājam, lai atjaunotu tīkla nepārtrauktību.

Ieteikumi

Izmantojiet ar Krone/LSA saderīgu terminēšanas instrumentu tīrai terminācijai un pēc uzstādīšanas pārbaudiet nepārtrauktību un pāru integritāti ar tīkla testēšanas aprīkojumu. Saglabājiet ekrāna nepārtrauktību, pareizi terminējot kabeļa drenāžas vadus pie moduļa ekranējuma. Izvairieties no kabeļa straujas locīšanas terminācijas tuvumā un izmantojiet atbilstošu stiepes slodzes samazinājumu un kabeļu novadīšanu, lai nodrošinātu ilgtermiņa veiktspēju.
