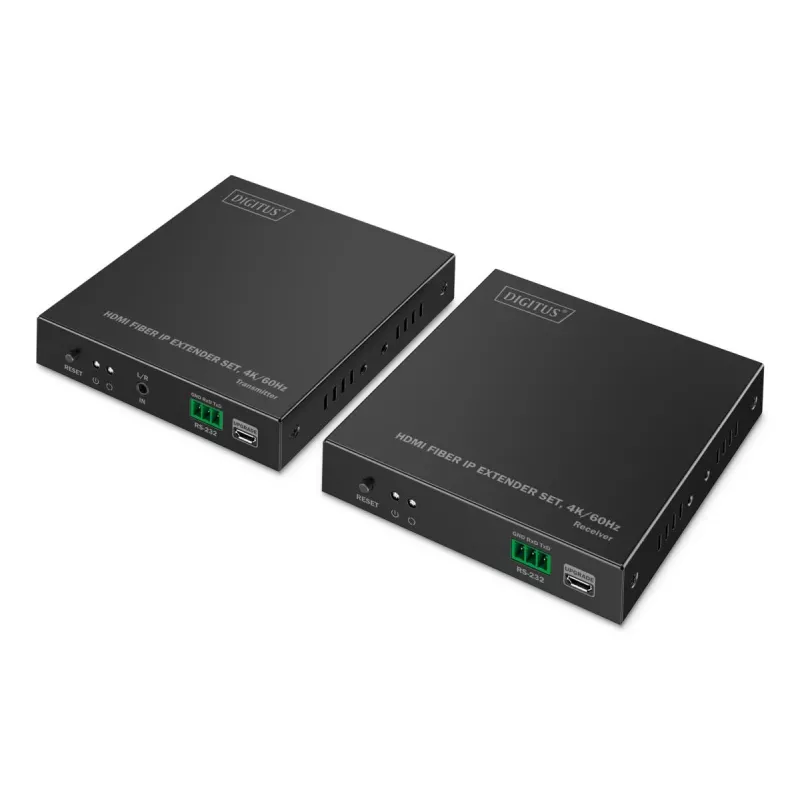

DIGITUS HDMI optiskās šķiedras pagarinātāja komplekts - 4K/60Hz, 40 km/300m Melns

HDMI optiskās šķiedras IP pagarinātāja komplekts Digitus 4K/60Hz raidītājs/uztvērējs nodrošina HDMI signālu pārraidi UHD kvalitātē (4K/60Hz, 3840 x 2160) pa optiskās šķiedras kabeli punktu-punkta instalācijām. Komplektā ietilpst raidītājs (TX) un uztvērējs (RX), kas paredzēts profesionālām AV vidēm un atbalsta gan vienmoda, gan daudzmodu optiskās šķiedras savienojumus, ja tiek izmantoti saderīgi SFP moduļi.

Priekšrocības

Šis pagarinātāja komplekts atbalsta tālsatiksmes pārraidi – vienmoda režīmā līdz 40 km, daudzmodu režīmā līdz 300 m – un saglabā augstu attēla kvalitāti ar zemu aizturi (aptuveni 80–140 ms). Tas var izmantot esošo 1G tīkla infrastruktūru vai 1G slēdžus elastīgai signālu maršrutēšanai un ļauj kaskadēt, lai vēl vairāk paplašinātu pārraides attālumu. Ierīces ir saderīgas ar LC un SC SFP moduļiem un abiem optiskās šķiedras kabeļu veidiem. Papildu funkcijas ietver HDMI cilpas izeju uz raidītāja vietējam monitoram, 3,5 mm stereo audio izeju atsevišķai audio pārraidei un IR saskarni, lai vadītu avotu no attēlojuma puses.

Piemērots

• Konferenču zāles un sanāksmju telpas
• Vadības centri un novērošanas stacijas
• Digitālie izkārtnes un mazumtirdzniecības displeji
• Raidīšanas studijas un ražošanas objekti

Galvenās specifikācijas

• Zīmols: DIGITUS, Modelis: DS-55350
• Tips: Raidītājs un uztvērējs
• Maksimālā izšķirtspēja: 3840 x 2160 (4K/60Hz)
• Maksimālais pārraides attālums: vienmoda režīmā līdz 40 000 m, daudzmodu režīmā līdz 300 m

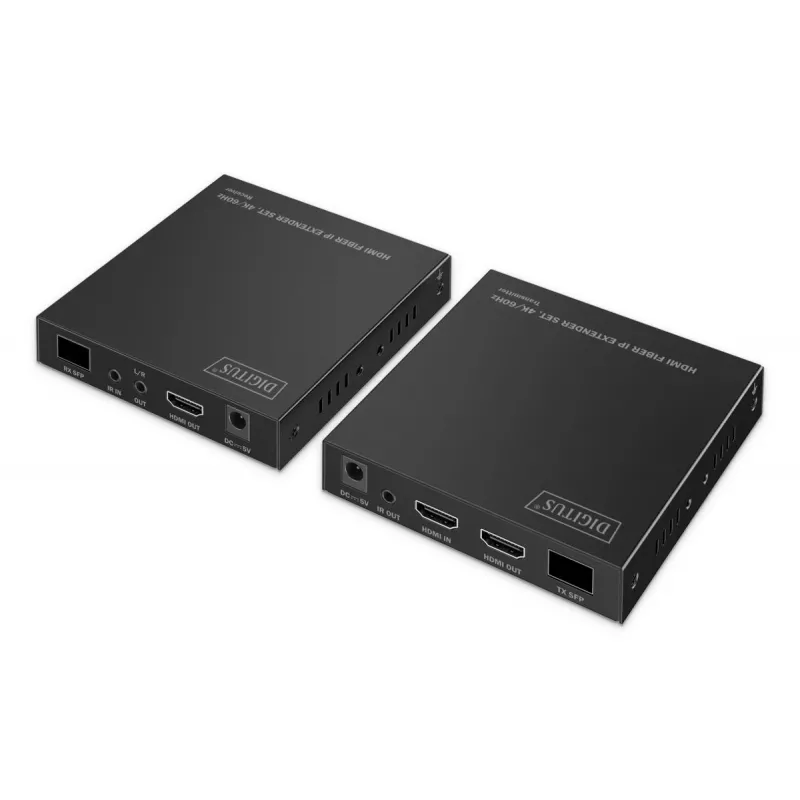

• HDMI ieejas / izejas: 1 HDMI ieeja, 2 HDMI izejas (ieskaitot cilpas izeju)
• Audio izeja: 3,5 mm stereo
• Savienojamība: Optiskā šķiedra (atbalsta LC un SC SFP moduļus; SFP moduļi jāiegādājas atsevišķi – DN-81002 vienmodam, DN-81000 daudzmodam)
• Barošana: 5 V barošanas avots
• Krāsa: Melna
• Izmēri (katrai ierīcei): 103 x 106 x 26 mm; Uztvērēja svars: 286 g

Kā lietot

Savienojiet HDMI avotu ar raidītāja HDMI IN, un, ja nepieciešams, pievienojiet vietējo monitoru raidītāja HDMI cilpas izejai. Ievietojiet saderīgus SFP moduļus raidītājā un uztvērējā un savienojiet tos ar atbilstošo vienmoda vai daudzmodu optiskās šķiedras kabeli. Pievienojiet abas ierīces strāvas padevei, izmantojot to 5 V barošanas avotus. Izmantojiet 1G slēdzi vai tiešu optiskās šķiedras savienojumu punktu-punkta pārraidei; kaskadējiet papildu pagarinātājus, izmantojot 1G tīkla slēdžus, lai palielinātu attālumu. Uztvērējs izvada HDMI signālu uz displeju un var nosūtīt tālvadības IR komandas atpakaļ uz avotu, izmantojot IR saskarni.

Ieteikumi

Lai garantētu veiktspēju maksimālos attālumos, izmantojiet ieteiktos SFP moduļus (DN-81002 vienmodam, DN-81000 daudzmodam) un augstas kvalitātes optiskās šķiedras kabeļus. Izvēršot lielākos AV tīklos, plānojiet slēdžu kapacitāti un kaskadēšanas punktus, lai uzturētu 1G caurlaidspēju un samazinātu aizturi.
