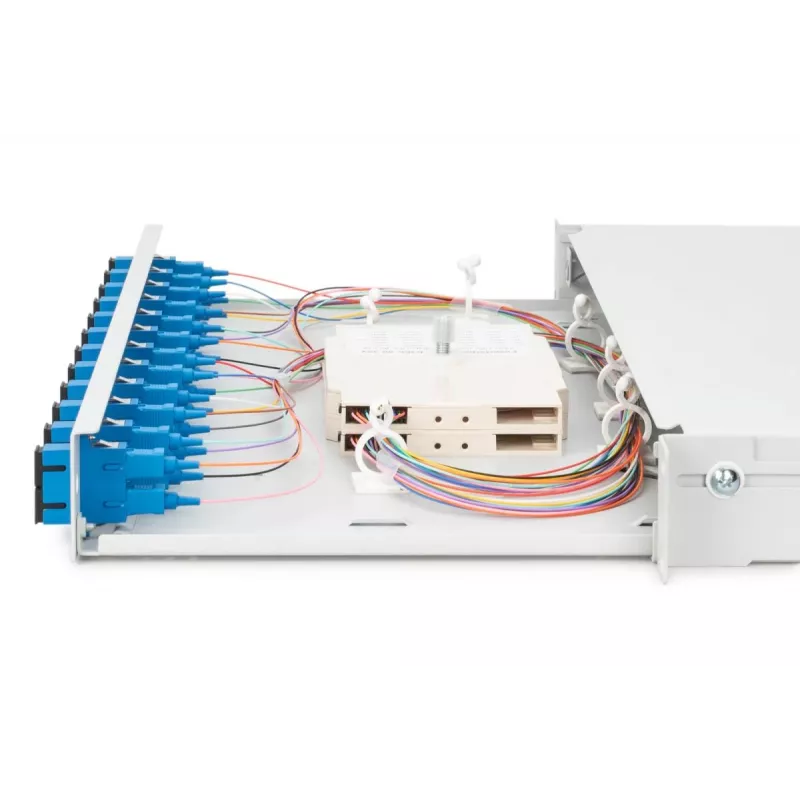

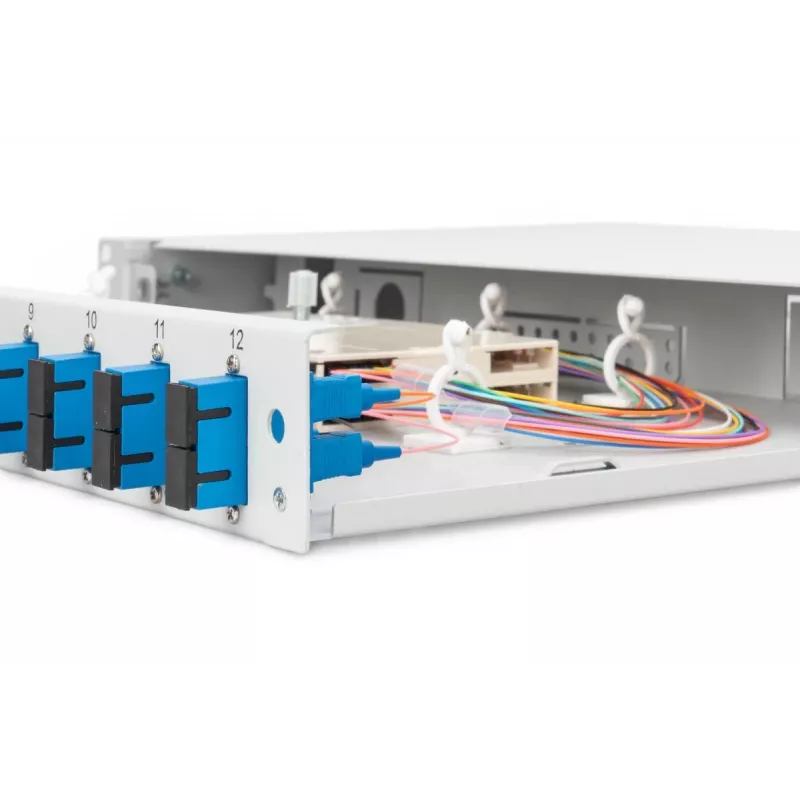

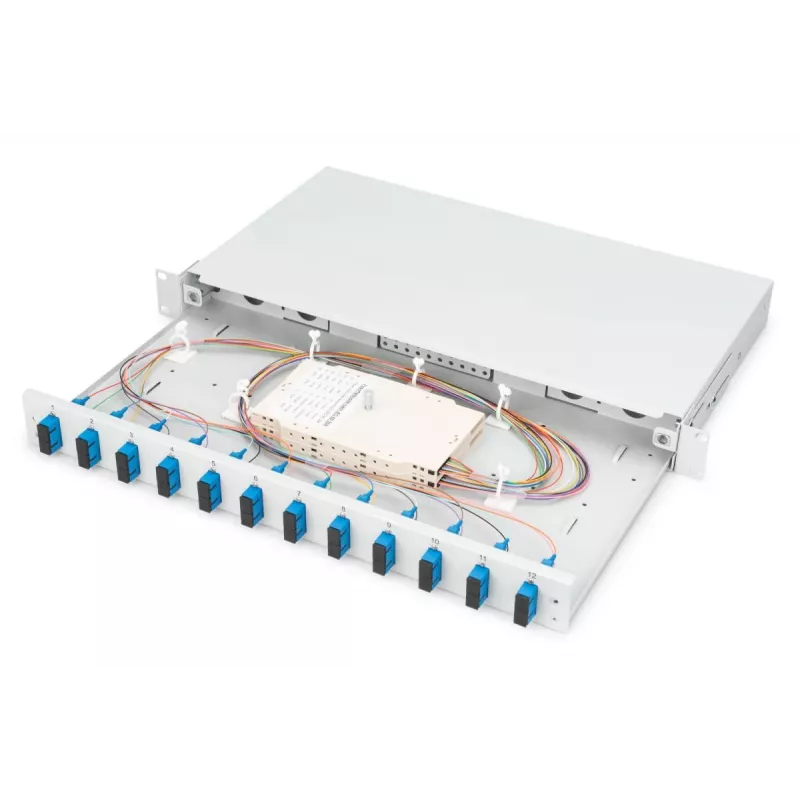

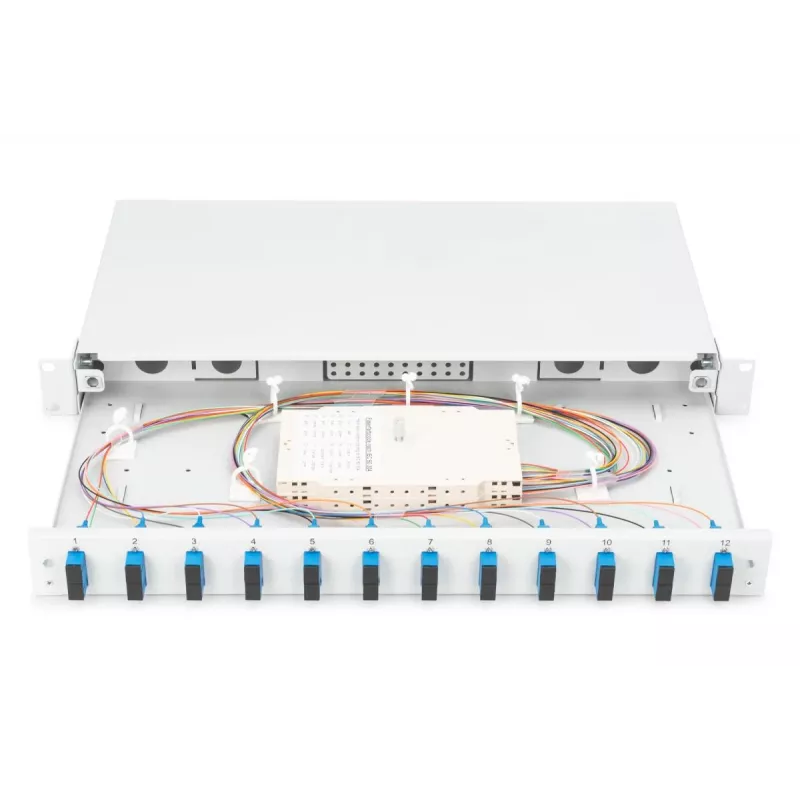

DIGITUS optiskās šķiedras savienotājkārba, 1U, aprīkota ar 12x SC dupleksu, ar M 25 skrūvi, salaiduma kaseti, krāsainām pigteilēm OS2, adapteriem

Digitus optiskās šķiedras savienotājkārba DN-96321/9 ir 1U statņa montāžas savienotājkārba, kas paredzēta SC dupleksajiem savienotājiem. Tā ir izgatavota no izturīga tērauda korpusa, pelēkā krāsā, tās platums ir 315 mm un dziļums 515 mm, un tā nodrošina organizētu šķiedru pārvaldību līdz pat 12 SC dupleksajiem (12x SC DX) savienojumiem, izmantojot OS2 vienmoda šķiedru. Savienotājkārbā ir iekļauta salaiduma kasete, krāsainas pigteiles un kupleri, lai vienkāršotu uzstādīšanu un apkopi.

Priekšrocības

Šī savienotājkārba piedāvā kompaktu 1U formas faktoru, kas ir piemērots statņa montāžai, izturīgu tērauda konstrukciju ilgtermiņa izturībai un iepriekš aprīkotas sastāvdaļas (salaiduma kaseti, krāsainas pigteiles un kuplerus), kas samazina sagatavošanās laiku uzstādīšanas vietā. Kārba atbalsta OS2 vienmoda šķiedras un SC dupleksos savienotājus, lai nodrošinātu standartiem atbilstošus, uzticamus optiskos savienojumus.

Piemērots

• Statņa montāžas šķiedru sadalei serveru telpās un telekomunikāciju skapjos
• Salaiduma un terminācijas punktiem vienmoda OS2 tīkliem
• Strukturētām kabeļu sistēmām, kurām nepieciešami SC dupleksie savienotāji

Galvenās specifikācijas

• Modelis: DN-96321/9
• Formas faktors: 1U statņa montāžas savienotājkārba
• Savienotāja tips: 12x SC duplekss (SC DX)
• Šķiedras tips: OS2 vienmoda
• Ietver: salaiduma kaseti, krāsainas pigteiles, kuplerus
• Korpusa materiāls: tērauds
• Izmēri: 315 mm (platums) x 515 mm (dziļums)
• Krāsa: pelēka
• Ražotājs: DIGITUS
• MPN: DN-96321/9
• EAN: 4016032278368

Lietošana

Uzstādiet savienotājkārbu standarta 19" statnē, izmantojot 1U augstuma vietu. Sagatavojiet ienākošos un izejošos šķiedru kabeļus, ievadiet tos kārbas korpusā un nostipriniet tos iekšējos kabeļu pārvaldības punktos. Veiciet salaidumu iekļautajā salaiduma kasetē, terminējiet pigteiles pie SC kupleriem un uzstādiet kuplerus priekšējā panelī, lai nodrošinātu pieejamus SC dupleksos portus. Aizveriet kārbas korpusu pēc šķiedru nepārtrauktības un stiepes samazinājuma novietojuma pārbaudes.

Ieteikumi

Rīkojieties ar šķiedrām, ievērojot atbilstošus ESD piesardzības pasākumus, un izmantojiet piemērotus šķiedru šķelšanas un salaiduma instrumentus. Pirms uzstādīšanas pārbaudiet esošo kabeļu saderību ar OS2 vienmoda un SC dupleksajiem savienotājiem. Pastāvīgām instalācijām marķējiet portus un saglabājiet liekuma rādiusa aizsardzību, lai uzturētu optisko veiktspēju.
