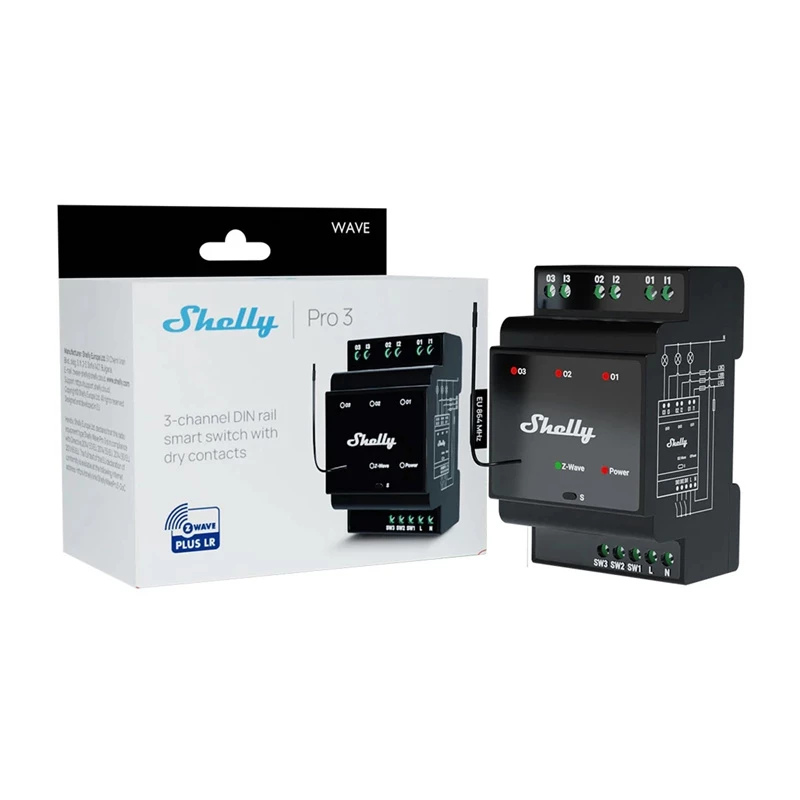

DIN-sliedes viedais relejs Shelly WavePro3, 3 kanālu Z-Wave, 110–240 V, 25 A kanālā, AES-128, DIN uzstādīšana

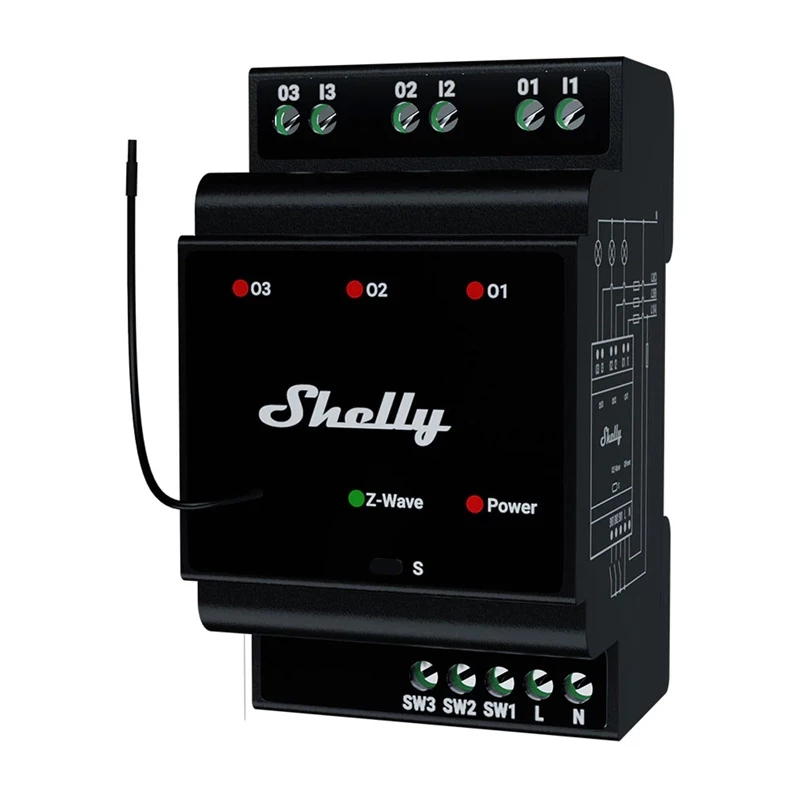

Shelly Wave Pro 3 ir uz DIN sliedes montējams 3 kanālu relejs ar Z-Wave un Z-Wave Long Range atbalstu, izstrādāts profesionālām un komerciālām elektroinstalācijām. Ierīce nodrošina trīs bezpotenciāla releja izejas neatkarīgai ķēžu vadībai līdz kopējam 48 A un integrējas Z-Wave tīklos, lai nodrošinātu attālinātu vadību, plānošanu, ainas un automatizāciju, izmantojot saderīgu Z-Wave tīkla vārteju. Kompaktais korpuss un DIN sliedes formas faktors ir piemēroti sadales skapjiem dzīvojamos, viesnīcu, biroju un industriālos apstākļos.

Priekšrocības

Ierīce piedāvā trīs neatkarīgus releja kanālus (16 A kanālā, 48 A kopā), lielu sakaru attālumu, izmantojot Z-Wave Long Range (līdz 1000 m tiešā redzamībā ārā, līdz 80 m iekštelpās) un tīkla tīklošanas iespējas diapazona paplašināšanai. Tai ir zems enerģijas patēriņš dīkstāvē (< 0,3 W), pārkaršanas aizsardzība, kas izslēdz releju virs 80 °C ar paziņojumu tīkla vārtejai, bezpotenciāla kontakti plašam slodžu klāstam un OTA programmaparatūras atjauninājumi. Ierīce atbalsta S2, S2 autentificēto un S0 drošības standartus Z-Wave integrācijai.

Piemērots

• Centralizēta apgaismojuma ķēžu vadība mājās un komerciālās ēkās
• Apkures vai citu pretestības slodžu vadība sadales skapjos
• Induktīvo vai kapacitatīvo slodžu integrācija (ar atbilstošu RC/ dzēšanas ķēdi) viesnīcu un biroju instalācijās
• Lielas telpas, kur nepieciešama liela attāluma Z-Wave sakari

Galvenās specifikācijas

• Ražotājs: Shelly; Modelis: WavePro3; MPN: WavePro3; EAN: 3800238071998
• Barošana: 110–240 V AC, 50/60 Hz
• Enerģijas patēriņš: < 0,3 W
• Pārslēgšana: maks. AC 240 V, maks. DC 30 V
• Maksimālā pārslēgšanas strāva: 16 A kanālā, 48 A kopā
• Kanāli: 3 bezpotenciāla releja izejas
• Z-Wave: Tīkla režīms (868,4 MHz, līdz aptuveni 40 m iekštelpās, darbojas kā retranslators); Long Range režīms (864,0 MHz, līdz 80 m iekštelpās / līdz 1000 m ārā, retranslators netiek atbalstīts LR)
• Procesors: Z-Wave S800; RF raidītāja jauda < 25 mW
• Izmēri: 96 × 53 × 59 ±0,5 mm; Svars: 150 g; Uzstādīšana: DIN sliede
• Termināļi: maks. griezes moments 0,4 Nm; vada šķērsgriezums 0,5–2,5 mm²; vada noņemamās izolācijas garums 6–7 mm
• Darba temperatūra: -20°C līdz 40°C; Mitrums: 30–70% RH; Maks. uzstādīšanas augstums: 2000 m

Lietošana

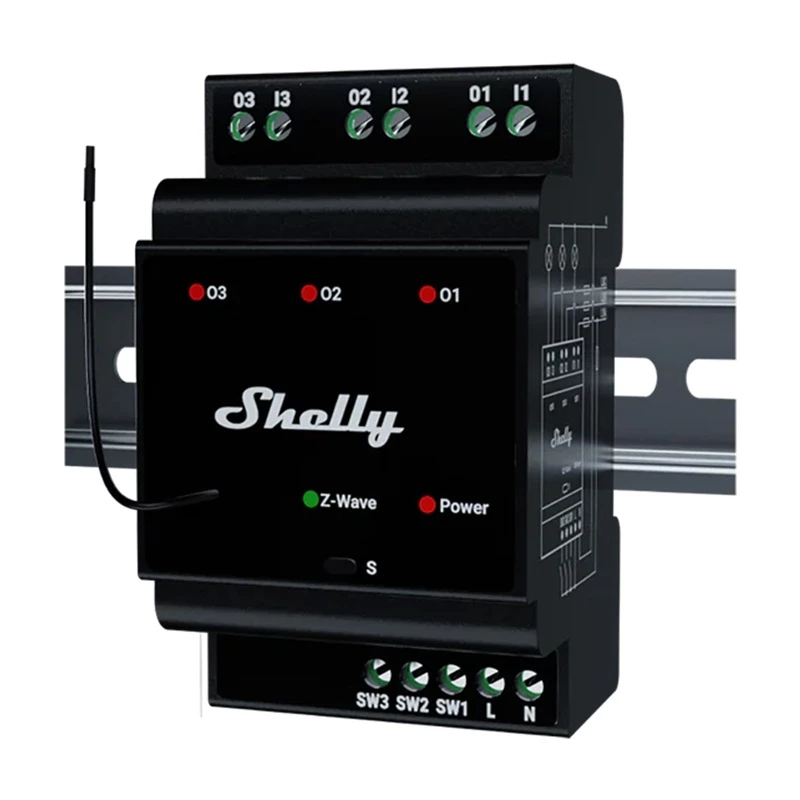

Uzstādiet Shelly Wave Pro 3 uz standarta DIN sliedes sadales skapī, ievērojot vietējos elektriskos noteikumus. Pievienojiet barošanas un ķēžu vadus bezpotenciāla termināļiem, ievērojot termināļu griezes momenta un vada atkailināšanas ieteikumus. Pievienojiet ierīci saderīgai Z-Wave tīkla vārtejai, izmantojot SmartStart vai Z-Wave pievienošanas procesu (noskenējiet QR kodu vai izpildiet tīkla vārtejas norādījumus). Konfigurējiet kanālus, grafikus un ainas tīkla vārtejā, lai iespējotu attālinātu vadību un automatizāciju. Pārliecinieties, ka induktīvajām vai kapacitatīvajām slodzēm ir nepieciešamās RC (dzēšanas) ķēdes, kur norādīts.

Ieteikumi

Izmantojiet Shelly Wave Pro 3 centralizētai apgaismojuma un vidējas jaudas iekārtu pārslēgšanai un nepārsniedziet kanāla vai kopējās strāvas nominālus. Induktīvajām vai kapacitatīvajām slodzēm pārbaudiet RC/dzēšanas aizsardzības esamību. Saglabājiet instalāciju norādītajās apkārtējās temperatūras un mitruma robežās un veiciet OTA atjauninājumus caur tīkla vārteju, lai uzturētu drošību un funkcionalitāti.
