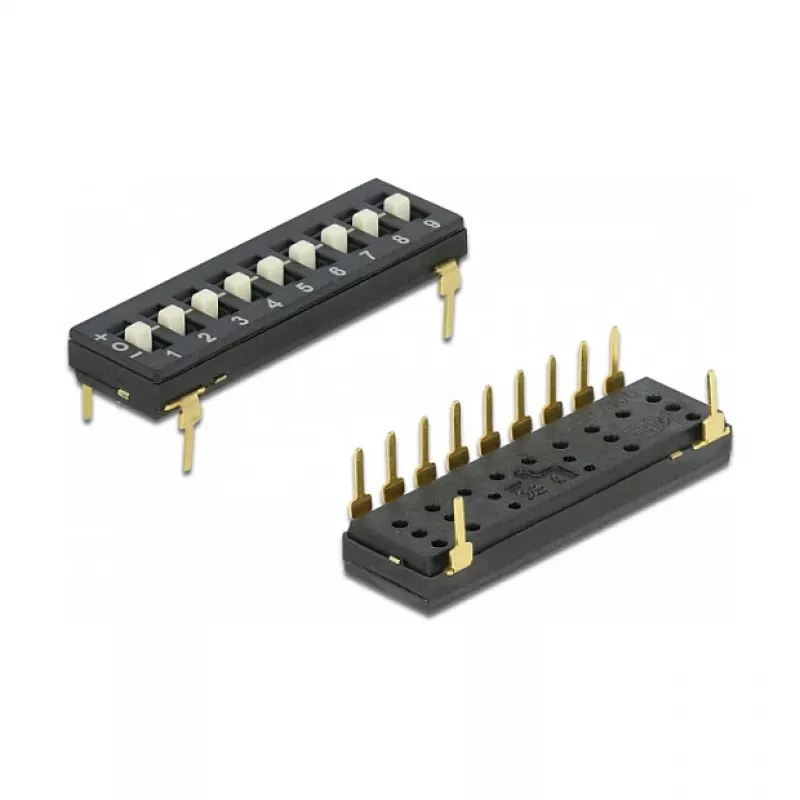

DIP slēdzis DeLOCK 66309

DeLOCK 66309 DIP slēdzis ir kompakts divu slēdžu modulis, kas paredzēts tiešai montāžai uz iespiedshēmu platēm. Piegādāts iepakojumā pa divi aizsargcaurulītē, šis DIP slēdzis ļauj manuāli izvēlēties bināros iestatījumus vienkāršai shēmu konfigurēšanai, opciju izvēlei un signālu maršrutēšanai. Tā caurejošo kontaktu konstrukcija nodrošina stabilu mehānisku stiprinājumu un uzticamu elektrisko kontaktu dažādos elektroniskos mezglos.

Priekšrocības

DIP slēdzim ir mazs nospiedums un vienkāršs mehānisks pārslēgs konfigurēšanai uz plates bez programmēšanas vai lodēšanas tiltiņu nepieciešamības. Piegādāts caurulītē, kas aizsargā komponentus transportēšanas un uzglabāšanas laikā, divu slēdžu iepakojums nodrošina rezerves iespējas vai vairākpunktu uzstādīšanu. Caurejošo kontaktu konstrukcija garantē drošu montāžu un labu noturību iespiedshēmu platēs, vienlaikus saglabājot savietojamību ar standarta plašu izkārtojumiem.

Piemērots

• Ierīču opciju iestatīšanai izstrādes un ražošanas iespiedshēmu platēs
• Režīmu vai adrešu izvēlei komunikāciju moduļos un kontrolieros
• Funkciju iespējošanas/atslēgšanas iestatījumu konfigurēšanai patērētāju un rūpniecības elektronikā
• Prototipēšanai un testēšanai, kur nepieciešamas ātras manuālas izmaiņas

Galvenās specifikācijas

• Slēdžu skaits modulī: 2
• Montāžas veids: caurejošie kontakti

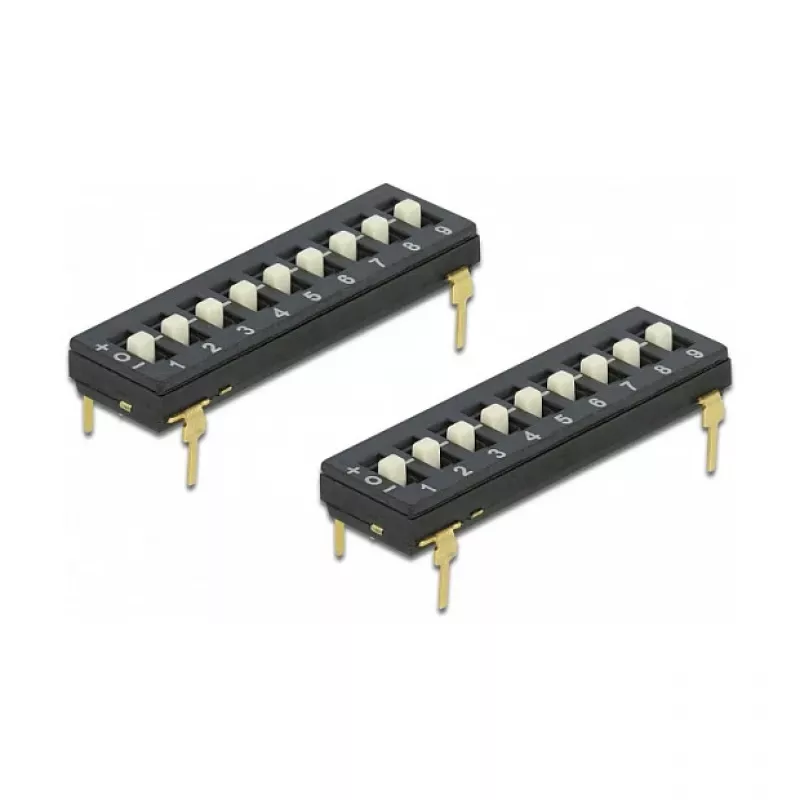

• Iepakojums: caurulīte, divi gabali iepakojumā
• Pārslēga veids: manuāls slīdošs
• Tipisks pielietojums: bināro opciju izvēle uz plates

Kā lietot

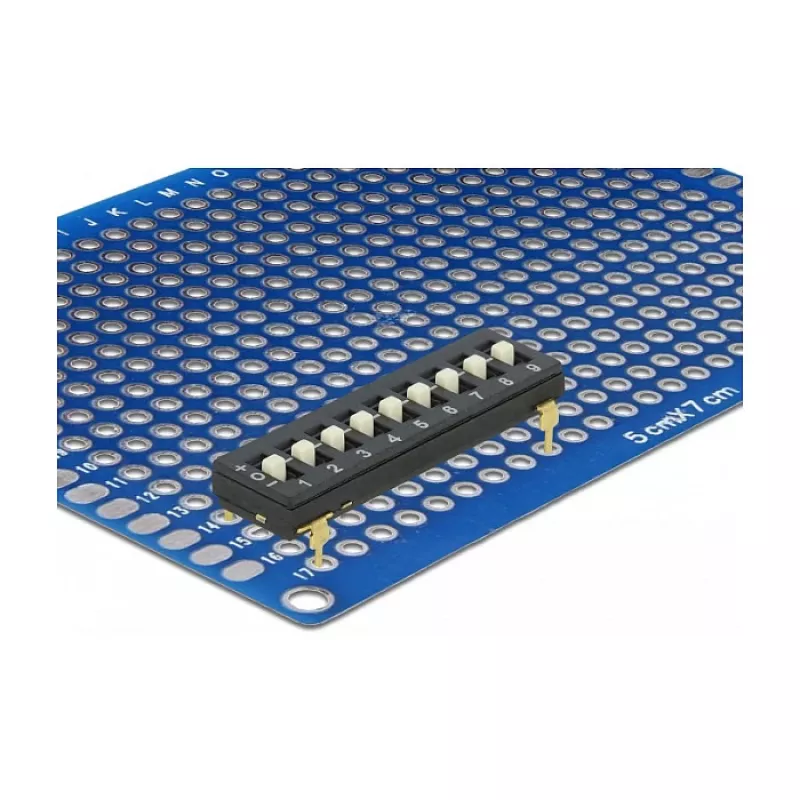

Uzstādiet DIP slēdzi, izlīdzinot caurejošo kontaktu izvadus ar iespiedshēmas plates urbumu shēmu, un pielodējiet katru izvadu, lai nodrošinātu stipru elektrisko un mehānisko savienojumu. Izmantojiet slīdošos pārslēgus, lai iestatītu katru slēdzi vēlamajā ieslēgtā vai izslēgtā stāvoklī atbilstoši shēmas loģikai. Pirms barošanas pievienošanas ierīcei pārbaudiet slēdžu stāvokļus, lai izvairītos no nepareizas konfigurācijas. Nomainot vai uzstādot vairākus moduļus, turiet detaļas aiz korpusa, nevis aiz pārslēgiem, lai novērstu nejaušu pārslēgšanos.

Ieteikumi

Lai nodrošinātu drošu darbību, izmantojiet DIP slēdzi vidē, kas ir savietojama ar standarta iespiedshēmu platēs montējamiem diskrētiem komponentiem, un izvairieties no pārmērīgas vibrācijas vai piesārņotāju iedarbības. Konsultējieties ar mērķa ierīces shēmu, lai apstiprinātu slēdžu funkciju kartējumu, un atzīmējiet slēdžu stāvokļus uz plates marķējuma vai montāžas dokumentācijā, lai vienkāršotu turpmāko apkopi un konfigurācijas maiņu.
