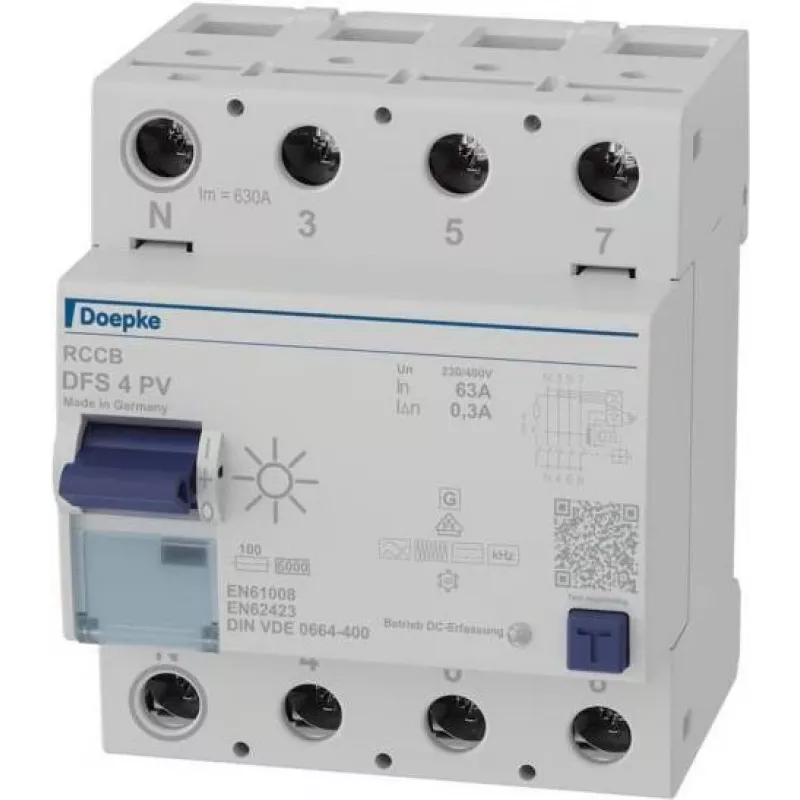

Doepke DFS4 063-4/0.30-PVFI Diferenciālās aizsardzības automāts 4-poliem 63 A 300 mA F tips 09146804

Diferenciālās aizsardzības automāts ar 4 poliem, 63 A nominālo strāvu un 300 mA diferenciālo strāvu, īpaši paredzēts fotoelementu sistēmām un ķēdēm ar frekvences pārveidotājiem. F tipa (PVFI) RCD nosaka sinusoidālas maiņstrāvas, pulsējošas līdzstrāvas un jauktas frekvences diferenciālās strāvas līdz 1 kHz, nodrošinot uzticamu aizsardzību mūsdienu elektroinstalācijās.

Priekšrocības

F tipa atslēgšanas raksturlielums nodrošina visaptverošu aizsardzību PV invertoriem un elektroniskām slodzēm. Augstā pārsprieguma strāvas izturība 3 kA novērš nevajadzīgu atslēgšanos. Kompaktais 4 moduļu platums ietaupa vietu DIN sliedē. Plašais spaiļu diapazons no 1,5 līdz 50 mm² viendzīslu vadiem vienkāršo uzstādīšanu.

Piemērots

• Fotoelementu (PV) sistēmām ar beztranformatoru invertoriem
• Frekvences pārveidotāju ķēdēm
• Rūpnieciskajiem vadības paneļiem ar elektroniskām darbības iekārtām
• Trīsfāžu sadales dēļiem, kuriem nepieciešama diferenciālās strāvas aizsardzība

Galvenās specifikācijas

• Nominālā strāva: 63 A
• Nominālā diferenciālā strāva: 300 mA
• Polu skaits: 4
• Nominālais spriegums: 230/400 V AC
• Nominālā frekvence: 50 Hz
• Nominālā īsslēguma strāva: 10 kA
• Pārsprieguma strāvas izturība: 3 kA
• Montāža: DIN sliede 35 mm
• Moduļa platums: 4 TE
• Spaiļu diapazons: 1,5 - 50 mm² viendzīslu, 1,5 - 35 mm² daudzdzīslu
• Aizsardzības pakāpe: IP20 spailēm, IP40 korpusam
• Darba temperatūra: -25 līdz +40 °C

Ieteikumi

Lai nodrošinātu optimālu aizsardzību, savienojiet ar piemērotu rezerves drošinātāju, lai sasniegtu nominālo īsslēguma strāvu 10 kA. Nodrošiniet atbilstošu ventilāciju korpusos, lai uzturētu darba temperatūras diapazonu.
