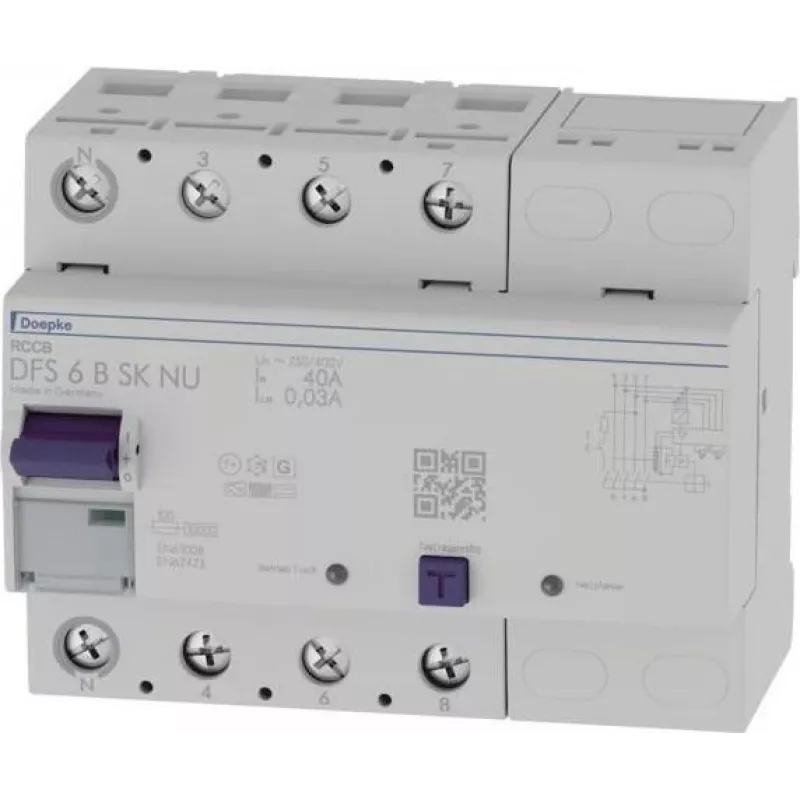

Doepke DFS6 040-4/0.03-B SK NU Diferenciālās strāvas aizsardzības automāts 4-poliem 40A 30mA B tips 09134899

Doepke DFS6 040-4/0.03-B SK NU ir 4-poliem diferenciālās strāvas aizsardzības automāts (RCCB), kas paredzēts visu veidu strāvu jutīgai aizsardzībai trīsfāžu tīklos. Tā B tipa atslēgšanas raksturlielums droši nosaka maiņstrāvas, pulsējošās līdzstrāvas un vienmērīgās līdzstrāvas noplūdes strāvas, padarot to par neaizstājamu sistēmās ar frekvences pārveidotājiem, elektromobiļu uzlādes stacijām vai medicīnas iekārtām. Ar nominālo strāvu 40 A un nominālo noplūdes strāvu 30 mA tas nodrošina personu un ugunsdrošības aizsardzību, vienlaikus saglabājot augstu sistēmas pieejamību.

Priekšrocības

B tipa jutība nodrošina visaptverošu bojājuma strāvas noteikšanu, tostarp vienmērīgu līdzstrāvu, ko standarta RCCB nespēj apstrādāt. Kompaktais 4 moduļu dizains atbilst standarta DIN sliedēm, ietaupot vietu sadales skapjos. Skrūvju spailes pieņem vadus līdz 50 mm², nodrošinot drošus savienojumus lielas slodzes ķēdēm. Neitrālais vads atrodas apakšā labajā pusē (NU), vienkāršojot elektroinstalāciju parastajās instalācijās. Pārsprieguma strāvas pretestība 3 kA novērš nevajadzīgu atslēgšanos zibens vai pārslēgšanas pārejas procesu dēļ.

Piemērots

• Trīsfāžu ķēdēm ar frekvences pārveidotājiem vai UPS sistēmām
• Elektromobiļu uzlādes infrastruktūrai, kas prasa līdzstrāvai jutīgu aizsardzību
• Rūpnieciskajām mašīnām ar taisngriežiem vai mainīga ātruma piedziņām
• Medicīnas telpām (2. grupa) saskaņā ar IEC 60364-7-710
• Fotoelementu instalācijām ar beztrafo invertoriem

Galvenās specifikācijas

• Nominālā noplūdes strāva: 30 mA (0,03 A)
• Nominālā strāva: 40 A
• Polu skaits: 4
• Nominālais spriegums: 230/400 V AC, 50/60 Hz
• Īssavienojuma izturība: 10 kA ar piemērotu priekšdrošinātāju
• Montāža: DIN sliede EN 60715, 4 moduļu platums
• Aizsardzības pakāpe: IP20 (spailes), IP40 (uzstādīts)
• Darba temperatūra: -25 °C līdz +40 °C

Ieteikumi

Lai nodrošinātu optimālu aizsardzību, savienojiet šo RCCB ar piemērotu miniatūras automātisko slēdzi (MCB) kā rezerves pārstrāvas aizsardzību. Pārbaudiet, vai augšupējā aizsardzības ierīce atbilst 10 kA nosacītajai īssavienojuma jaudai. Instalācijās ar augstām noplūdes strāvām apsveriet īslaicīgi aizturētu versiju, lai izvairītos no viltus atslēgšanās.
