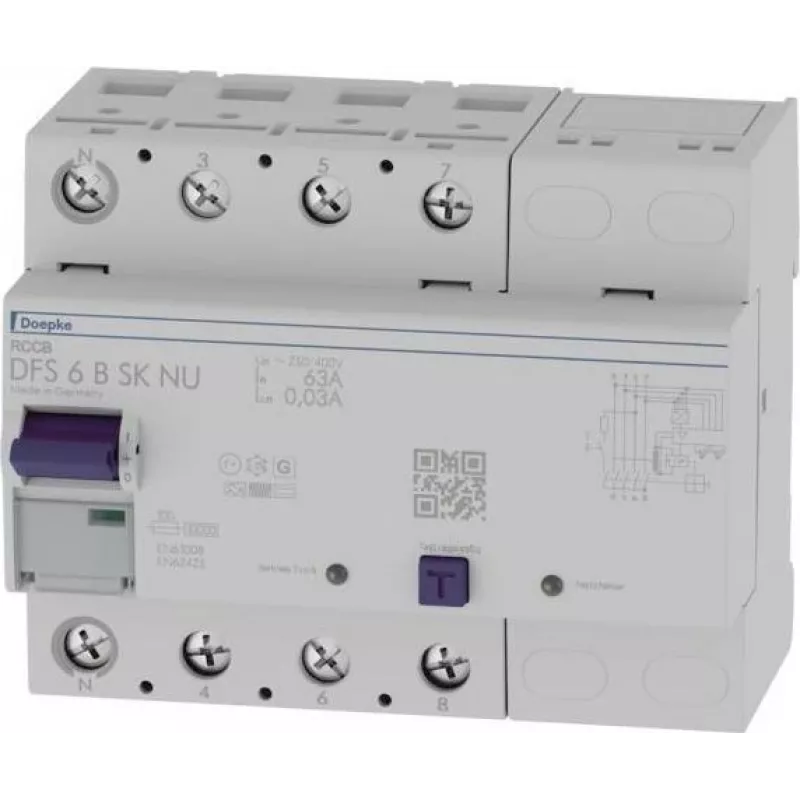

Doepke DFS6 063-4/0,03-B SK NU Diferenciālās aizsardzības automāts 4-poliem 63A 30mA B tips 09144899

Elektriskās sistēmas ar frekvences pārveidotājiem, UPS iekārtām vai uzlādes stacijām var radīt vienmērīgas līdzstrāvas noplūdes strāvas, kuras standarta RCD nespēj noteikt, atstājot ķēdes bīstami neaizsargātas. Doepke DFS6 063-4/0,03-B SK NU ir B tipa diferenciālās aizsardzības automāts, kas konstruēts, lai uzraudzītu maiņstrāvas, pulsējošās līdzstrāvas un vienmērīgas līdzstrāvas bojājumu strāvas, nodrošinot drošu atslēgšanu mūsdienu instalācijās. Ar nominālo strāvu 63 A un nominālo diferenciālo strāvu 30 mA, šī 4-polā iekārta aizsargā personālu un aprīkojumu pret zemes bojājumiem trīsfāžu tīklos līdz 230/400 V AC.

Kam paredzēts

Elektriķi un sadales skapju būvētāji, kas strādā komerciālos vai rūpnieciskos projektos, kur ir nelineāras slodzes—piemēram, elektromobiļu uzlādes infrastruktūrā, fotoelementu sistēmās vai mašīnās ar mainīga ātruma piedziņām—novērtēs izturīgo veiktspēju un vienkāršo DIN sliedes montāžu. Tas ir vienlīdz piemērots vecāku sadales skapju modernizēšanai, kuriem nepieciešama uzlabota aizsardzība pret līdzstrāvas noplūdes strāvām.

Galvenās iezīmes

• B tipa diferenciālās strāvas noteikšana: reaģē uz maiņstrāvas, pulsējošās līdzstrāvas un vienmērīgas līdzstrāvas noplūdes strāvām līdz 30 mA.
• 63 A nominālā strāva un 4-polā konfigurācija trīsfāžu un neitrāla tīkliem.
• Kompakts 4 moduļu platums (72 mm) ietaupa vietu uz DIN sliedēm.
• Augsta īssavienojuma izturība 10 kA prasīgām instalācijām.
• Pārsprieguma strāvas izturība 3 kA (8/20 µs) samazina nevajadzīgu atslēgšanos no pārejošiem pārspriegumiem.
• Skrūvju spailes pieņem vadus no 1,5 līdz 50 mm², nodrošinot drošus savienojumus.
• Plašs darba temperatūras diapazons no -25 °C līdz +40 °C skarbiem apstākļiem.
• Atbilst EN 61008-1 un VDE 0664-10 standartiem.

Specifikācijas

• Ierīces tips: Diferenciālās aizsardzības automāts (RCCB)
• Polu skaits: 4
• Nominālā strāva (In): 63 A
• Nominālā diferenciālā strāva (IΔn): 30 mA
• Diferenciālās strāvas tips: B
• Nominālais spriegums: 230/400 V AC
• Nominālā frekvence: 50/60 Hz
• Nominālā īssavienojuma strāva (Icn): 10 kA
• Pārsprieguma strāvas izturība: 3 kA (8/20 µs)
• Montāža: DIN sliede (EN 60715)
• Moduļu platums: 4 moduļi (72 mm)
• Aizsardzības pakāpe: IP20 (spailes), IP40 (uzstādīts)
• Darba temperatūra: -25 °C līdz +40 °C
• Spaiļu ietilpība: 1,5 - 50 mm²
• Standarti: EN 61008-1, VDE 0664-10

Padomi

Vienmēr pārbaudiet, vai augšupējā pārstrāvas aizsardzība ir saskaņota ar RCCB nominālo īssavienojuma jaudu. Instalācijām ar augstām noplūdes strāvām apsveriet iespēju izmantot selektīvu (ar laika aizturi) RCCB augšupējā. Uzstādiet ierīci vietā ar atbilstošu ventilāciju, lai uzturētu norādīto darba temperatūras diapazonu.
