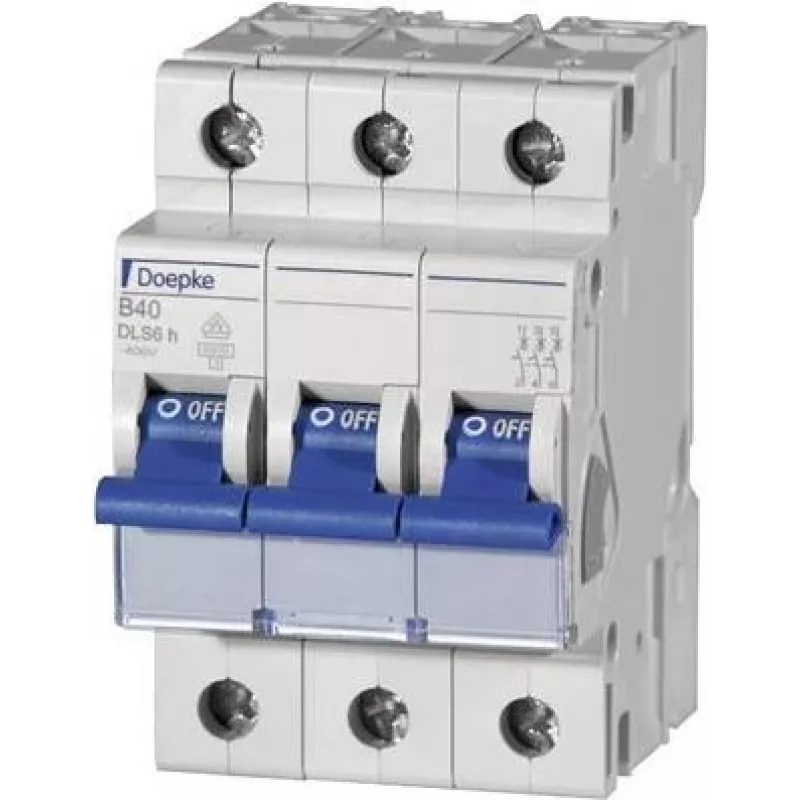

DOEPKE DLS 6H B13-3 miniatūras automātiskais slēdzis 3 polu 13A 6kA 09914112

Elektriskajām ķēdēm nepieciešama uzticama aizsardzība pret pārslodzēm un īssavienojumiem, īpaši dzīvojamo un komerciālo ēku instalācijās. DOEPKE DLS 6H B13-3 ir 3 polu miniatūras automātiskais slēdzis (MCB), kas konstruēts, lai aizsargātu kabeļus un pievienotās iekārtas. Ar nominālo strāvu 13 A un pārtraukšanas spēju 6 kA tas ātri atslēdzas pie bojājuma strāvām, novēršot bojājumus un ugunsbīstamību. Tā B raksturlīkne padara to ideāli piemērotu ķēdēm ar mērenām ieslēgšanas strāvām, piemēram, apgaismojumam un kontaktligzdām.

Kam tas paredzēts

Šis MCB ir paredzēts elektriķiem, sadales skapju montētājiem un objektu pārvaldītājiem, kuriem nepieciešama uzticama ķēžu aizsardzība sadales skapjos. Tas ir piemērots dzīvojamo, komerciālo un vieglās rūpniecības objektu vajadzībām, kur trīsfāžu ķēdēm nepieciešama saskaņota pārslodzes un īssavienojuma aizsardzība.

Galvenās iezīmes

• 3 polu konstrukcija trīsfāžu ķēdēm
• B raksturlīkne: magnētiskā atslēgšanās starp 3 un 5 reizēm nominālo strāvu
• Nominālā strāva 13 A, piemērota apgaismojuma un vispārēja pielietojuma ķēdēm
• Pārtraukšanas spēja 6 kA saskaņā ar EN 60898-1
• Enerģijas ierobežošanas klase 3 izcilai strāvas ierobežošanai
• DIN sliedes montāža (EN 60715) ātrai uzstādīšanai
• Plaša spaiļu ietilpība: 1,5–35 mm² viendzīslu, 1,5–25 mm² daudzdzīslu
• Augsta mehāniskā izturība: 20 000 darbības ciklu

Specifikācijas

• Produkta veids: Miniatūras automātiskais slēdzis (MCB)
• Sērija: DLS 6H
• Polu skaits: 3
• Atslēgšanās raksturlīkne: B
• Nominālā strāva (In): 13 A
• Nominālā īssavienojuma pārtraukšanas spēja (Icn): 6 kA
• Nominālais spriegums (Un): 230/400 V AC
• Frekvence: 50/60 Hz
• Enerģijas ierobežošanas klase: 3
• Montāžas veids: DIN sliede (EN 60715)
• Spaiļu ietilpība (viendzīslu): 1,5–35 mm²
• Spaiļu ietilpība (daudzdzīslu): 1,5–25 mm²
• Aizsardzības pakāpe (spailēm): IP20
• Aizsardzības pakāpe (uzstādītam): IP40
• Darba temperatūras diapazons: -25 °C līdz +50 °C
• Standarts: EN 60898-1
• Pārsprieguma kategorija: III
• Piesārņojuma pakāpe: 2
• Mehāniskā izturība: 20 000 darbības ciklu
• Elektriskā izturība: 10 000 darbības ciklu

Padomi

Lai nodrošinātu optimālu aizsardzību, saskaņojiet šo MCB ar augšupējām ierīcēm, lai nodrošinātu selektivitāti. Izmantojiet atbilstošus kabeļu izmērus, pamatojoties uz 13 A nominālo strāvu un uzstādīšanas apstākļiem. Regulāri pārbaudiet slēdzi, nospiežot testa pogu, ja tāda ir, un nodrošiniet, ka sadales skapis nodrošina pietiekamu ventilāciju, lai uzturētu darba temperatūru pieļaujamajās robežās.
