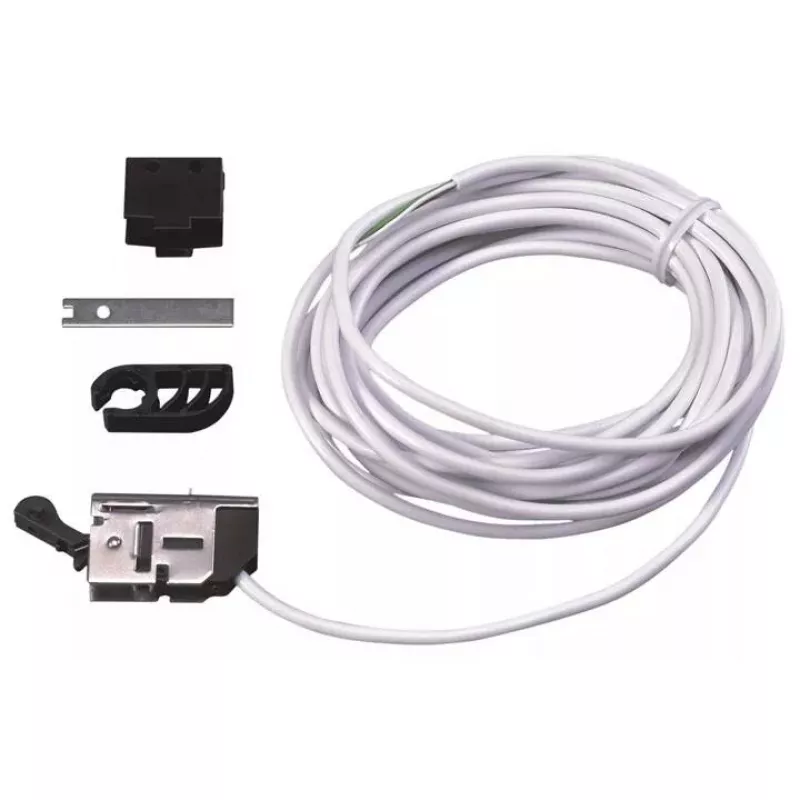

Durvju/logu sensors ABB WRK/W vadu savienojums, melns/baltss, CE sertificēts, iepakojuma izmēri 20×80×80 mm

Vadu durvju/logu sensors ABB WRK/W ir paredzēts durvju un logu atvērta/aizvērta stāvokļa uzraudzībai vadu signalizācijas, piekļuves kontroles un ēku automatizācijas sistēmās. Sensors ir pieejams melnā vai baltā krāsā un ir CE sertificēts. Tā kompaktie iepakojuma izmēri (20×80×80 mm) un piegāde pa vienai vienībai padara to piemērotu integrēšanai fiksatora plāksnēs un slēdzeņu uzraudzības lietojumos. Ierīce ir ūdensnecaurlaidīga atbilstoši IP68 standartam, un tai ir 2,5 m LIYY 3 x 0,14 mm² savienojuma kabelis uzticamam vadu savienojumam.

Priekšrocības

ABB WRK/W nodrošina uzticamu, nepārtrauktu vadu uzraudzību bez atkarības no baterijām vai bezvadu signāla kvalitātes. Tā IP68 novērtējums garantē ilgstošu darbību mitros vai pakļautos apstākļos, savukārt iekļautais 2,5 m LIYY kabelis vienkāršo uzstādīšanu un savienojumu ar vadības paneļiem. Kompaktā forma ir paredzēta uzstādīšanai fiksatora plāksnēs un diskrētai montāžai uz durvīm un rāmjiem, atbalstot precīzu slēdzenes stāvokļa noteikšanu drošības un automatizācijas sistēmām.

Piemērots

• Integrācijai ar vadu signalizācijas paneļiem durvju/logu stāvokļa uzraudzībai
• Slēdzenes uzraudzībai piekļuves kontroles sistēmās (fiksatora plāksnes uzstādīšana)
• Ēku automatizācijas sistēmām, kur nepieciešami vadu kontakta ievades signāli
• Iekštelpu un āra vietām, kur nepieciešama IP68 aizsardzība

Galvenās specifikācijas

• Savienojamība: vadu kontakta sensors ar 2,5 m savienojuma kabeli (LIYY 3 x 0,14 mm²)
• Krāsu iespējas: melna vai balta
• Aizsardzība pret iekļūšanu: IP68 (ūdensnecaurlaidīgs)
• Lietošana: paredzēts fiksatora plāksnes un slēdzenes uzraudzībai uz durvīm
• Iepakojuma izmēri: 20 × 80 × 80 mm (viena vienība)

Kā lietot

Uzstādiet sensoru fiksatora plāksnē vai uz durvīm/rāmja tā, lai kontakts aizvērtos, kad durvis ir vajadzīgajā pozīcijā. Novadiet 2,5 m LIYY 3 x 0,14 mm² kabeli līdz vadības panelim vai signalizācijas ievadei un veiciet nepieciešamos vadu savienojumus, ievērojot sistēmas elektroinstalācijas shēmu. Nodrošiniet, lai sensora orientācija un attālums atbilstu pretējam magnētam vai kontakta daļai uzticamai atvēršanas/aizvēršanas noteikšanai. Pēc uzstādīšanas pārbaudiet sensora darbību no paneļa, lai apstiprinātu pareizu stāvokļa ziņošanu.

Ieteikumi

Ilgstošai darbībai uzstādiet sensoru vietā, kur mehāniskais spriegums un tieša trieciena iedarbība ir samazināta, un aizsargājiet kabeļu maršrutus no asām malām un mitruma iekļūšanas, neraugoties uz IP68 novērtējumu. Izmantojiet piemērotus kabeļu blīvējumus vai caurules vietās, kur kabelis ieiet korpusos. Pārbaudiet saderību ar mērķa vadības paneļa ievades tipu un veiciet periodiskas funkcionālās pārbaudes kā daļu no regulārās apkopes.
