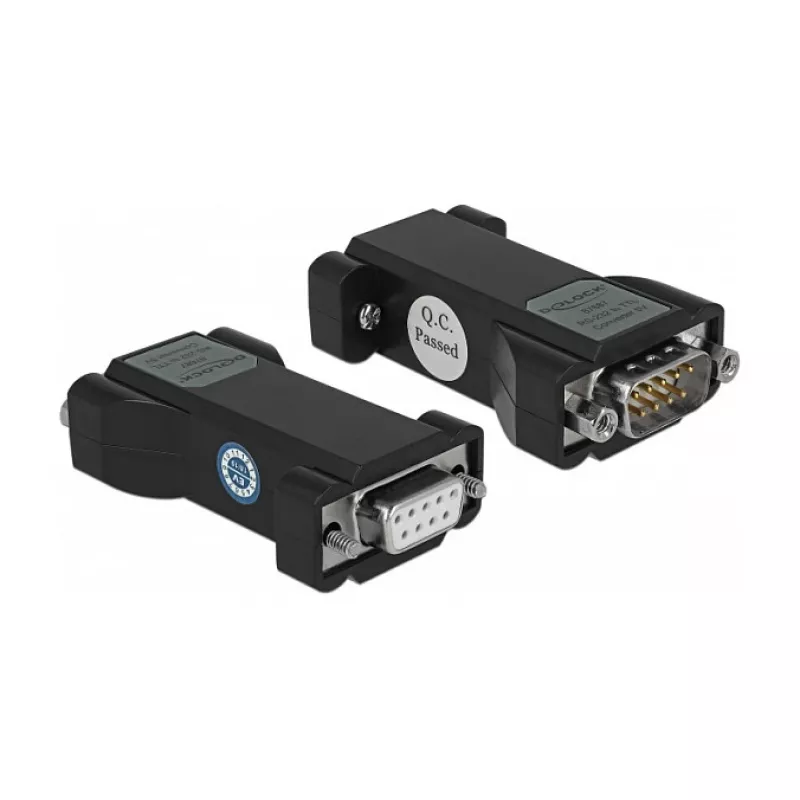

dzimuma pārveidotājs DeLOCK 87687

Šis Delock RS-232 seriālais uz TTL/CMOS pārveidotājs pārveido RS-232 signālu līmeņus uz TTL/CMOS 5 V līmeņiem un nodrošina tiešu savienojumu starp ierīcēm ar DB9 savienotājiem. Kompaktais, melnais DeLOCK 87687 dzimuma pārveidotājs ir aprīkots ar apzeltītiem kontaktiem drošai vadītspējai un paredzēts datu pārraidei starp RS-232 un TTL/CMOS saskarnēm bez papildu barošanas avota, ja to izmanto starp diviem DB9 savienotājiem.

Priekšrocības

Adapteris nodrošina līmeņu pārveidošanu no RS-232 uz TTL/CMOS 5 V un apzeltītus kontaktus uzlabotai kontaktu kvalitātei. Tā kompaktā forma ļauj uzstādīt tieši starp DB9 savienotājiem, un konstrukcijai nav nepieciešama ārēja barošana, ja to izmanto kā caurlaides savienojumu starp diviem seriālajiem portiem.

Piemērots

• Industriālo kontrolieru savienošanai ar mikrokontrolieriem
• RS-232 ierīču savienošanai ar TTL/CMOS loģikas līmeņa aprīkojumu
• Elektronikas projektiem, kuros nepieciešama līmeņu pārveidošana starp seriālajiem portiem

Galvenās specifikācijas

• Modelis: DeLOCK 87687
• Funkcija: RS-232 uz TTL/CMOS līmeņu pārveidošana (5 V)
• Savienotāji: DB9 uz TTL/CMOS savienotāju
• Kontakti: Apzeltīti
• Krāsa: Melna
• EAN: 4043619876877

Kā lietot

Ievietojiet DeLOCK 87687 starp diviem DB9 seriālajiem savienotājiem vai pievienojiet DB9 pusi RS-232 ierīcei un TTL/CMOS pusi saderīgam mikrokontrolierim vai loģikas līmeņa shēmai. Pārliecinieties par pareizu DB9 savienotāju orientāciju un pārbaudiet, vai mērķa ierīce izmanto 5 V TTL/CMOS signalizēšanu. Papildu barošanas avots nav nepieciešams, ja adapteris ir uzstādīts tieši starp diviem DB9 savienotājiem; citu konfigurāciju gadījumā pārbaudiet pievienoto ierīču barošanas prasības.

Ieteikumi

Izmantojiet adapteri vidēs, kur signālu līmeņi jāpārveido uz 5 V TTL/CMOS. Izvairieties no mitruma un pārmērīgas mehāniskas slodzes uz savienotājiem. Pirms pievienošanas pārliecinieties par sprieguma savietojamību, lai nesabojātu jutīgas elektroniskās ierīces.
