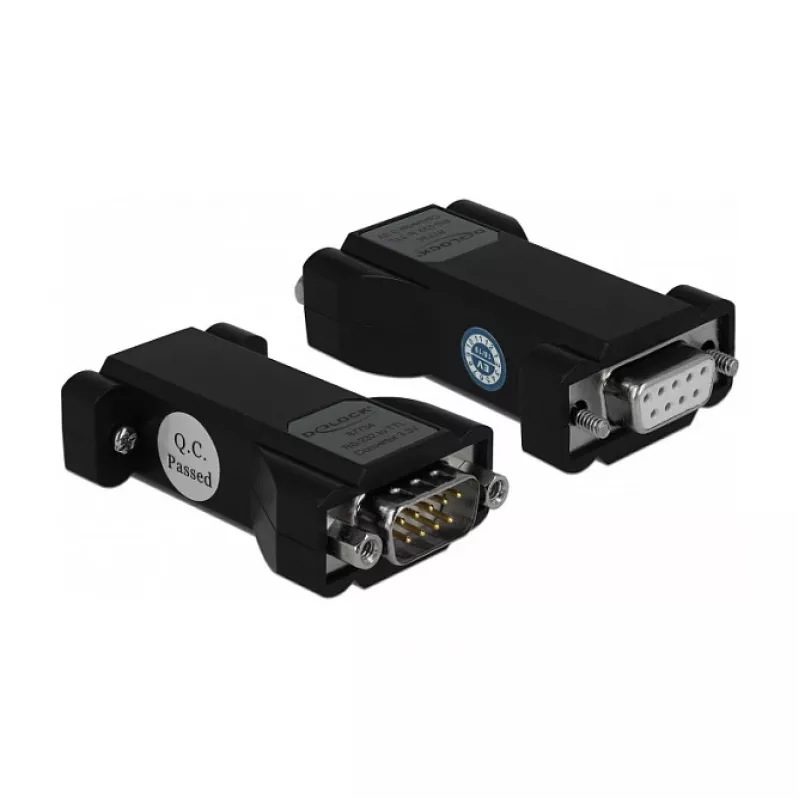

Kabeļa dzimuma pārveidotājs DeLOCK 87734

Kabeļa dzimuma pārveidotājs DeLOCK 87734 ir kompakts signāla līmeņa pārveidotājs, kas paredzēts, lai savienotu ierīces, izmantojot RS-232 un LVTTL/LVCMOS 3.3 V saskarnes. Tas nodrošina vienkāršu mehānisku un elektrisku savienojumu starp diviem DB9 seriālajiem savienotājiem, ļaujot tieši pārveidot RS-232 sprieguma līmeņus uz LVTTL/LVCMOS loģikas līmeņiem, neizmantojot ārēju barošanas avotu. Ierīce ir melnā krāsā ar zeltītiem kontaktiem, lai nodrošinātu uzticamu vadītspēju un samazinātu kontaktu pretestību.

Priekšrocības

Šis dzimuma pārveidotājs veic divvirzienu līmeņa pārveidošanu starp RS-232 un LVTTL/LVCMOS 3.3 V loģikas līmeņiem, vienlaikus ievietojoties tieši starp diviem DB9 savienotājiem, tādējādi novēršot nepieciešamību pēc kabeļiem vai papildu adapteriem. Zeltītie kontakti uzlabo signāla integritāti un izturību pret koroziju, un kompaktā forma vienkāršo uzstādīšanu šaurās vietās. Konstrukcijai nav nepieciešams papildu barošanas avots, kas samazina elektroinstalācijas sarežģītību un padara to ērtu lietošanai gan uz lauka, gan darbagaldā.

Piemērots

• Rūpniecisko kontrolieru un PLC savienošanai ar mikrokontrolleriem vai izstrādes platēm, kas izmanto LVTTL/LVCMOS 3.3 V loģiku
• RS-232 seriālo ierīču saskarnei ar līmeņa nobīdītām perifērijas ierīcēm un sensoriem
• Pagaidu vai pastāvīgai pielāgošanai starp divām ierīcēm, kas aprīkotas ar DB9, bez pārslēgšanas
• Prototipēšanai, testēšanai un darbagalda darbiem, kur nepieciešama vienkārša seriālā līmeņa pārveidošana

Galvenās specifikācijas

• Signāla pārveidošana: RS-232 uz LVTTL / LVCMOS saderīgiem 3.3 V līmeņiem
• Savienotāja tips: DB9 sievišķais-sievišķais formas faktors tiešam savienojumam starp diviem DB9 savienotājiem
• Kontaktu pārklājums: zeltīti kontakti uzlabotai vadītspējai un izturībai
• Barošana: darbojas bez ārēja barošanas avota
• Krāsa: melns korpuss

Kā lietot

Izlīdziniet dzimuma pārveidotāju starp diviem DB9 savienotājiem, kurus vēlaties savstarpēji savienot, un pieskrūvējiet to, lai nodrošinātu drošu mehānisku un elektrisku savienojumu. Kad pievienots, ierīce pārveidos RS-232 signāla līmeņus uz LVTTL/LVCMOS 3.3 V loģikas līmeņiem, kas saderīgi ar pievienoto ierīci. Nav nepieciešama papildu konfigurācija vai ārēja barošana; standarta RS-232 signalizācija un pievienotās ierīces nodrošina nepieciešamos spriegumus darbībai.

Ieteikumi

Izmantojiet adapteri sausā, labi vēdināmā vidē un pirms savienošanas pārliecinieties, ka savienotāji ir tīri no netīrumiem. Pārbaudiet pievienoto ierīču signāla virzienu un sprieguma saderību; šis pārveidotājs ir paredzēts ierīcēm, kas pieņem LVTTL/LVCMOS 3.3 V loģikas līmeņus uz seriālajām ieejām. Lietojumprogrammām, kurām nepieciešama izolācija, pārsprieguma aizsardzība vai pagarināti kabeļu garumi, apsveriet papildu aizsargkomponentus vai specializētus pārveidotājus.
