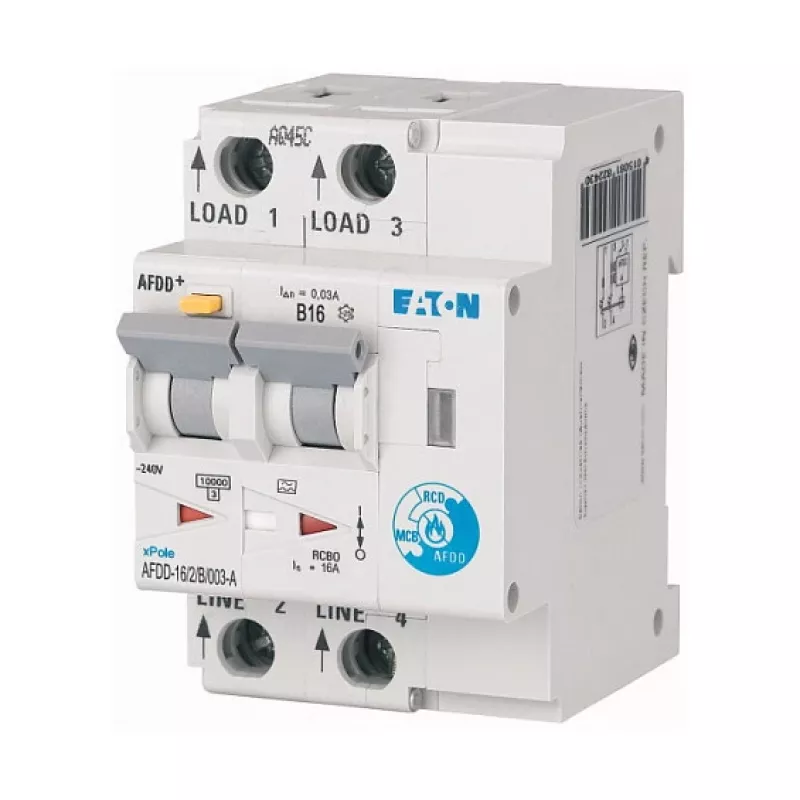

EATON AFDD-16/2/B/003-A 187204 Loka bojājumu noteikšanas ierīce 2 polu B16A 30mA A tips

Eaton AFDD-16/2/B/003-A ir kompakta kombinēta ierīce, kas aizsargā pret sērijveida un paralēliem loka bojājumiem, īssavienojumiem, pārstrāvām un noplūdes strāvām uz zemi. Apvienojot loka bojājumu noteikšanas ierīci (AFDD), minimālo slēdzi (MCB) un noplūdes strāvas aizsardzības ierīci (RCD) vienā 2 moduļu ierīcē, tā samazina uzstādīšanas laiku un sadales skapja vietu, vienlaikus nodrošinot visaptverošu elektrisko drošību. Šī 2 polu (1P+N) ierīce ir nominēta 16 A ar B raksturlīkni un 30 mA noplūdes strāvas jutību, padarot to piemērotu plašam dzīvojamo un komerciālo ķēžu klāstam.

Galvenās priekšrocības

• Kombinēta AFDD, MCB un RCD aizsardzība vienā 2 moduļu ierīcē
• Nominālā strāva 16 A, raksturlīkne B, noplūdes strāva 30 mA A tips
• Nosaka sērijveida un paralēlus loka bojājumus, lai novērstu elektriskos ugunsgrēkus
• Nominālais spriegums 230 V AC, pārrāvuma spēja 6 kA
• Montāža uz DIN sliedes, IP20 spailes / IP40 priekšpuse
• Atbilst IEC/EN 62606, IEC/EN 61009-1 un IEC/EN 60898-1

Ikdienas lietošanā

Šis AFDD+ apvieno trīs aizsardzības funkcijas vienā ierīcē, ietaupot vietu sadales skapī un vienkāršojot elektroinstalāciju. Tas ir ideāli piemērots ķēdēm, kur nepieciešama loka bojājumu aizsardzība, piemēram, guļamistabās, dzīvojamās istabās un citās vietās ar viegli uzliesmojošiem materiāliem. LED statusa indikators nodrošina tūlītēju vizuālu apstiprinājumu par ierīces darbības stāvokli, savukārt standarta montāža uz DIN sliedes nodrošina ātru uzstādīšanu.

Pilnas specifikācijas

• Polu skaits: 2 (1P+N)
• Nominālā strāva (In): 16 A
• Raksturlīkne: B
• Nominālā noplūdes strāva (IΔn): 30 mA
• Noplūdes strāvas veids: A tips
• Nominālais spriegums (Ue): 230 V AC
• Nominālā frekvence: 50 Hz
• Nominālā pārrāvuma spēja (Icn): 6 kA
• Montāžas veids: DIN sliede
• Aizsardzības pakāpe: IP20 (spailes), IP40 (priekšpuse)
• Enerģijas ierobežošanas klase: 3
• Spaiļu šķērsgriezums: 1-25 mm² (ciets/daudzdzīslu)
• Darba temperatūra: -25 līdz +40 °C
• Loka bojājumu noteikšana: sērijveida un paralēli loka bojājumi
• Statusa indikācija: LED indikators
• Moduļa platums: 2 moduļi (35,6 mm)
• Standarti: IEC/EN 62606, IEC/EN 61009-1, IEC/EN 60898-1

Nobeiguma piezīme

Vienmēr uzstādiet un apkopiet Eaton AFDD+ saskaņā ar vietējiem elektriskajiem kodeksiem un noteikumiem. Nodrošiniet pareizu elektroinstalāciju un pārliecinieties, ka ierīce ir atslēgta no sprieguma uzstādīšanas vai apkopes laikā.
