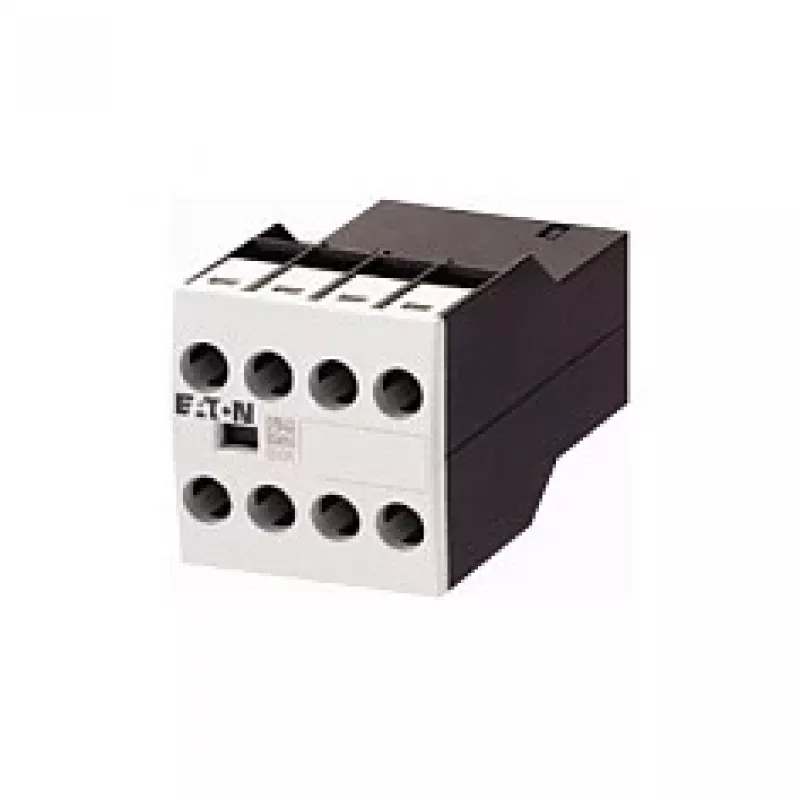

Eaton DILM32-XHI22 Papildu kontaktu bloks 2NO+2NC priekšējais stiprinājums DILM7-DILM32 kontaktoriem

Kad kontaktors viens pats nevar nodrošināt pietiekami daudz palīgkontaktu vadībai un signalizācijai, Eaton DILM32-XHI22 papildu kontaktu bloks pievieno divus normāli atvērtus un divus normāli slēgtus kontaktus tieši kontaktora blokam. Šis priekšējā stiprinājuma bloks uzspiežas uz Eaton DILM7 līdz DILM32 kontaktoriiem, paplašinot pārslēgšanas jaudu bez papildu vadiem vai atsevišķiem relejiem.

Kam tas paredzēts

Vadības paneļu ražotājiem, iekārtu OEM un apkopes tehniķiem, kuriem nepieciešami uzticami palīgkontakti bloķēšanai, stāvokļa indikācijai vai vadības loģikai rūpnieciskajos motoru starteros. Tas ir piemērots gan jaunām instalācijām, gan modernizācijai, kur vieta ir ierobežota un uzticama pārslēgšana ir kritiska.

Galvenās īpašības

• 4 polu konfigurācija: 2 normāli atvērti (NO) + 2 normāli slēgti (NC)
• Priekšējais stiprinājums ātrai uzstādīšanai uz DILM7–DILM32 kontaktoriiem
• Skrūvju spailes pieņem masīvus, savītus un elastīgus vadītājus ar uzgaļiem no 0,75 līdz 2,5 mm²
• Nominālā darba strāva līdz 4 A pie AC-15 (230/400 V) un 0,5 A pie DC-13 (220 V)
• Augsts izolācijas spriegums 690 V un impulsa izturība 6 kV prasīgām rūpnieciskām vidēm
• IP20 aizsardzības pakāpe, piemērots slēgtiem vadības paneļiem
• Atbilst IEC/EN 60947-5-1, nodrošinot globālu atzīšanu

Specifikācijas

• Zīmols: Eaton
• Modelis: DILM32-XHI22
• MPN: 277377
• EAN: 4015082773779
• Kontaktu konfigurācija: 2 NO + 2 NC
• Polu skaits: 4
• Stiprinājuma veids: Priekšējais stiprinājums
• Saderība: Eaton DILM7 līdz DILM32 kontaktorii
• Spaiļu veids: Skrūvju spailes
• Nominālā darba strāva (AC-15, 230 V): 4 A
• Nominālā darba strāva (AC-15, 400 V): 4 A
• Nominālā darba strāva (DC-13, 220 V): 0,5 A
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Aizsardzības pakāpe: IP20
• Standarti: IEC/EN 60947-5-1
• Savienojuma jauda (masīvs/savīts): 0,75 - 2,5 mm²
• Savienojuma jauda (elastīgs ar uzgali): 0,75 - 2,5 mm²
• Apkārtējās vides darba temperatūra: -25 līdz +60 °C
• Produktu sērija: DILM
• Funkcija: Papildu kontaktu bloks

Padomi

Pirms bloka uzstādīšanas pārliecinieties, ka kontaktors ir atslēgts no sprieguma. Izmantojiet uzgaļus elastīgiem vadītājiem, lai nodrošinātu uzticamus skrūvju savienojumus. Pirms uzstādīšanas pārbaudiet, vai kontaktu konfigurācija atbilst jūsu vadības ķēdes prasībām.
