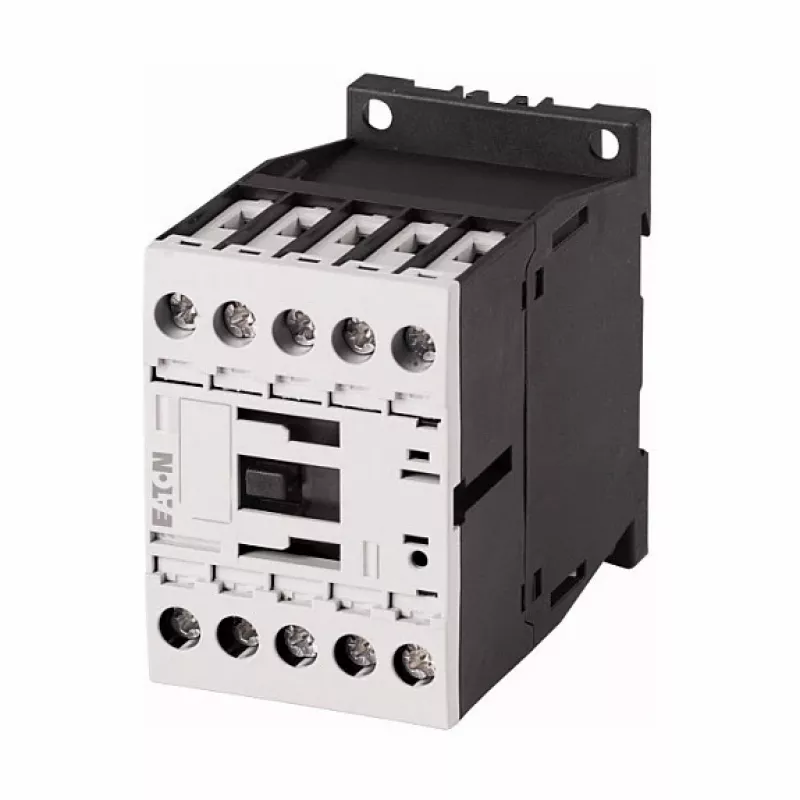

Eaton DILA-40 papildu kontaktors, 24 V līdzstrāva, 4 NO, skrūvju spailes

Eaton DILA-40 papildu kontaktors nodrošina četrus normāli atvērtus kontaktus kompaktā, vietu taupošā dizainā. Izstrādāts 24 V līdzstrāvas vadības signāliem, šis kontaktors piedāvā precīzu un uzticamu pārslēgšanu prasīgiem rūpnieciskiem lietojumiem. Tā skrūvju spailes vienkāršo uzstādīšanu un nodrošina stabilu savienojumu vadības skapjos.

Priekšrocības

Ar četriem NO kontaktiem DILA-40 var pavairot vienu vadības signālu četrās atsevišķās ķēdēs, samazinot nepieciešamību pēc vairākiem relejiem. Zemjaudas līdzstrāvas spole patērē tikai 2,5 W noturēšanas režīmā, samazinot siltuma rašanos un enerģijas izmaksas. Kontaktors ir paredzēts ilgam kalpošanas laikam, ar mehānisko izturību 10 miljoni darbību un elektrisko izturību 1 miljons ciklu pie AC-15 slodzes. IP20 spaiļu aizsardzība pasargā no nejaušas saskares.

Piemērots

• Rūpnieciskās automatizācijas sistēmām, kurās nepieciešami vairāki bloķēšanas un signalizācijas kontakti
• Palīgķēžu pārslēgšanai motoru vadības centros un sadales iekārtās
• PLC, taimeru un sensoru izejas iespēju paplašināšanai
• Lielāku kontaktoru un kontaktoru komplektu vadīšanai

Galvenie tehniskie parametri

• Produkta veids: Papildu kontaktors
• Vadības spriegums: 24 V līdzstrāva
• Kontaktu skaits: 4 NO / 0 NC
• Nominālā darba strāva: 22 A (AC-1, 400 V), 4 A (AC-15, 230 V), 1 A (DC-13, 24 V)
• Nominālais izolācijas spriegums: 690 V
• Nominālais impulsa izturības spriegums: 6 kV
• Savienojuma metode: Skrūvju spailes
• Montāža: DIN sliede vai skrūvju montāža
• Aizsardzības pakāpe: IP20 (spailes)
• Apkārtējās vides darba temperatūra: -25 līdz +60 °C
• Standarti: IEC/EN 60947-5-1

Ieteikumi

Pirms vadu pieslēgšanas pārbaudiet slodzes pusi un spoles spriegumu. Līdzstrāvas slodzēm nepārsniedziet 1 A pie 24 V, lai garantētu uzticamu pārslēgšanu. Izmantojiet slāpēšanas ierīces pāri spolei, lai aizsargātu kontaktoru no sprieguma pārspriegumiem. Vienmēr uzstādiet uz piemērotas DIN sliedes vai montāžas plāksnes un nodrošiniet pietiekamu ventilāciju ap kontaktoru.
