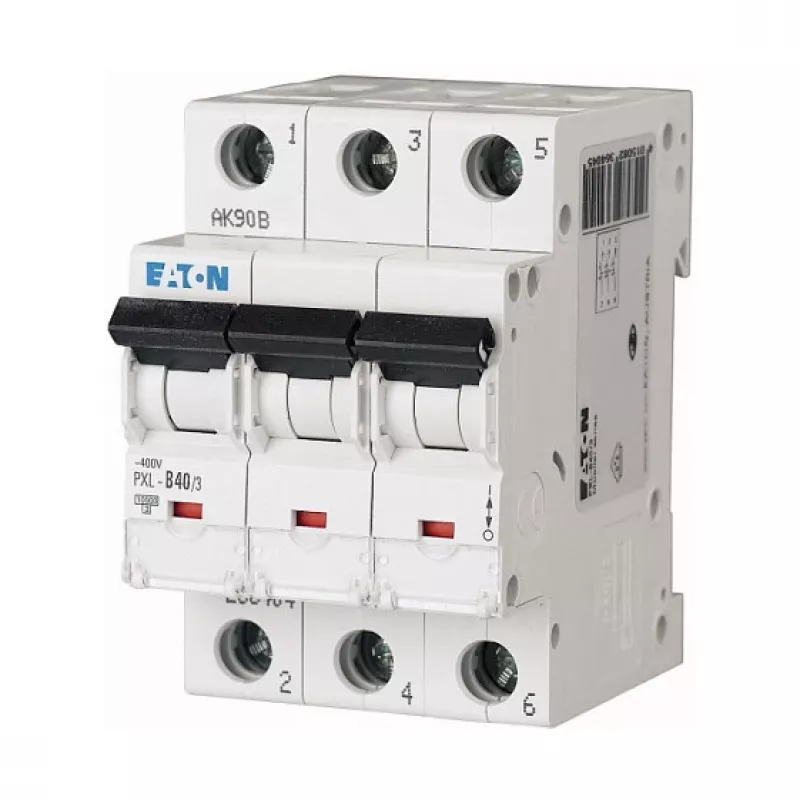

Eaton PXL-B40/3 40A 3 polu B raksturlīknes miniaturizēts automātiskais slēdzis (MCB)

Trīsfāzu ķēdēm, kurām nepieciešama uzticama aizsardzība ar līdzsvarotu magnētisko atslēgšanu, Eaton PXL-B40/3 izceļas ar 40 A termisko slodzi un B raksturlīkni — ideāli piemērots instalācijām, kur mērenas ieslēgšanas strāvas nedrīkst izraisīt kļūdainu atslēgšanos, bet īssavienojuma defektiem nepieciešama tūlītēja pārtraukšana. Tā 10 kA pārrāvuma spēja un enerģijas ierobežošanas 3. klase nodrošina stabilu darbību dzīvojamo, komerciālo un vieglās rūpniecības sadales skapjos.

Galvenās priekšrocības

• 40 A nominālā strāva, 3 polu (3P) konfigurācija trīsfāzu sistēmām
• B tipa atslēgšanas raksturlīkne: magnētiskā atslēgšana no 3 līdz 5 reizēm no nominālās strāvas
• 10 kA nominālā pārrāvuma spēja saskaņā ar IEC/EN 60898-1
• Enerģijas ierobežošanas 3. klase uzlabotai lejupējai aizsardzībai
• Montāža uz DIN sliedes (35 mm) ar skrūvju spailēm vadītājiem līdz 35 mm² (cietie)
• Kompakts 3 moduļu platums (52,5 mm) ietaupa vietu sadales skapjos
• IP20 spailes, IP40 priekšpuse; darba temperatūra no -25 °C līdz +75 °C

Ikdienas lietošanā

Uzstādīšana ir vienkārša: uzspraudiet ierīci uz standarta 35 mm DIN sliedes, pievienojiet līnijas un slodzes vadītājus skaidri marķētajām skrūvju spailēm un pievelciet atbilstoši specifikācijai. Sviras rokturis nodrošina skaidru IESLĒGTS/IZSLĒGTS indikāciju un manuālu pārslēgšanu. Pārslodzes vai īssavienojuma gadījumā PXL-B40/3 ātri atslēdzas, aizsargājot kabeļus un iekārtas. Tā augstā mehāniskā izturība (vairāk nekā 20 000 darbību) un elektriskā izturība (vairāk nekā 10 000 darbību) nodrošina ilgu kalpošanas laiku pat biežas pārslēgšanas gadījumā. B līkne ir īpaši piemērota ķēdēm ar zemām ieslēgšanas strāvām, piemēram, apgaismojumam, kontaktligzdām un vadības ķēdēm, kur C līkne varētu būt pārāk lēna, reaģējot uz defektu.

Pilnas specifikācijas

• Nominālā strāva: 40 A
• Polu skaits: 3
• Atslēgšanas raksturlīkne: B tips (magnētiskā atslēgšana 3–5 × In)
• Nominālais spriegums: 400 V AC
• Nominālā pārrāvuma spēja: 10 kA (IEC/EN 60898-1)
• Frekvence: 50/60 Hz
• Montāža: DIN sliede (EN 60715, 35 mm)
• Enerģijas ierobežošanas klase: 3
• Standarti: IEC/EN 60898-1
• Spaiļu jauda (cietie vadītāji): 1–35 mm²
• Spaiļu jauda (elastīgie vadītāji): 1–25 mm²
• Aizsardzības pakāpe: IP20 (spailes), IP40 (priekšpuse)
• Darba temperatūra: -25 °C līdz +75 °C
• Pārsprieguma kategorija: III
• Piesārņojuma pakāpe: 2
• Mehāniskā izturība: >20 000 darbību
• Elektriskā izturība: >10 000 darbību
• Moduļu platums: 3 moduļi (52,5 mm)
• Savienojuma veids: skrūvju spailes

Nobeiguma piezīme

Ar savu pārbaudīto Eaton kvalitāti PXL-B40/3 ir uzticama izvēle trīsfāzu ķēžu aizsardzībai. Tā 40 A jaudas, B līknes un 10 kA pārrāvuma spējas kombinācija padara to piemērotu plašam lietojumu klāstam, sākot no dzīvojamo māju apakšsadales līdz komerciāliem paneļiem. Projektiem, kuros nepieciešama atbilstība IEC/EN 60898-1 un kompakts izmērs, šis MCB nodrošina stabilu veiktspēju un sirdsmieru.
