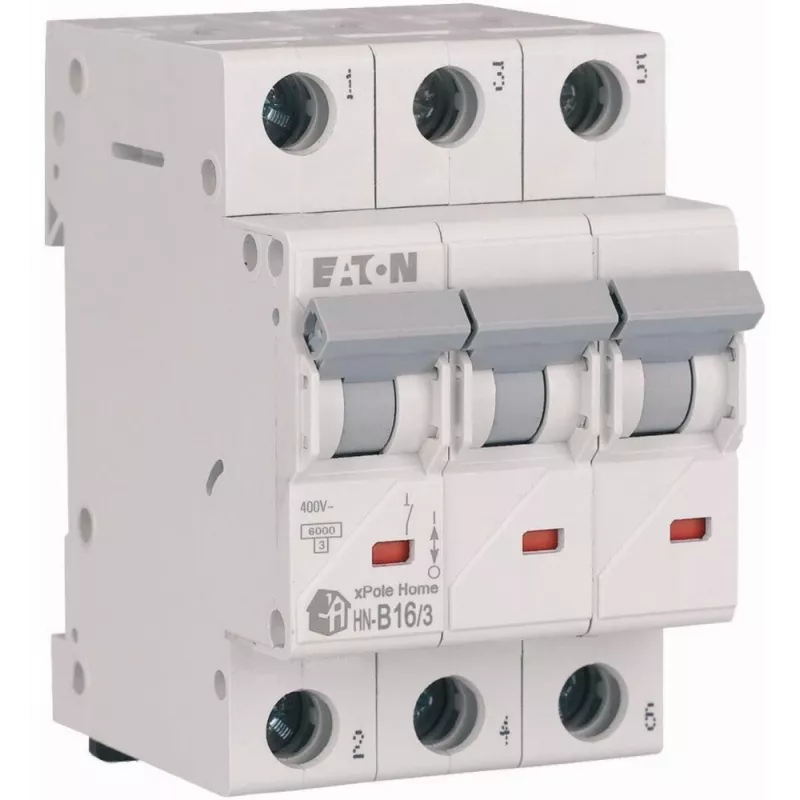

EATON HN-B16/3 Miniature Circuit Breaker 16A 3-Pole Type B 6kA

EATON HN-B16/3 ir augstas kvalitātes miniaturizēts slēdzis (MCB), kas paredzēts pārslodzes un īssavienojuma aizsardzībai elektroinstalācijās. Ar nominālo strāvu 16 A un 3 poliem šis B tipa MCB nodrošina uzticamu aizsardzību dzīvojamām un komerciālām vajadzībām. Tā kompaktais 3 moduļu dizains (52,5 mm) atbilst standarta DIN sliedes montāžai, padarot to viegli integrējamu sadales skapjos.

Priekšrocības

Šis MCB piedāvā robustu aizsardzību ar pārrāvuma spēju 6 kA saskaņā ar EN 60898-1, nodrošinot drošību bojājumu apstākļos. Sarkanais/zaļais kontakta stāvokļa indikators sniedz skaidru vizuālu statusu, vienkāršojot apkopi. Ar augstu elektrisko un mehānisko izturību (attiecīgi vairāk nekā 10 000 un 20 000 darbību) tas nodrošina ilgstošu veiktspēju.

Piemērots

• Pārslodzes un īssavienojuma aizsardzībai dzīvojamās un komerciālās elektrosistēmās
• DIN sliedē montējamiem sadales skapjiem
• Lietojumiem, kuros nepieciešama B tipa atslēgšanas raksturlīkne (pretestības vai viegli induktīvām slodzēm)

Galvenās specifikācijas

• Nominālā strāva: 16 A
• Polu skaits: 3 polu
• Atslēgšanas raksturlīkne: B tips
• Īssavienojuma pārrāvuma spēja: 6 kA (EN 60898-1)
• Nominālais spriegums: 230/400 V AC
• Nominālā frekvence: 50/60 Hz
• Montāžas veids: DIN sliede
• Moduļa platums: 3 moduļi (52,5 mm)
• Aizsardzības pakāpe: IP20 (spailes)
• Spaiļu kapacitāte: 1-25 mm² (cieta/dzīsla)
• Darba temperatūra: -25 līdz +50 °C
• Standarti: EN 60898-1
• Enerģijas ierobežošanas klase: 3
• Elektriskā izturība: >10 000 darbību
• Mehāniskā izturība: >20 000 darbību
• Savienojuma veids: Skrūvju spailes
• Uzstādīšanas dziļums: 70 mm

Ieteikumi

Lai nodrošinātu optimālu aizsardzību, MCB jāuzstāda kvalificētam elektriķim un sistēmas īssavienojuma jauda nedrīkst pārsniegt 6 kA. Ieteicams regulāri pārbaudīt kontakta stāvokļa indikatoru.
