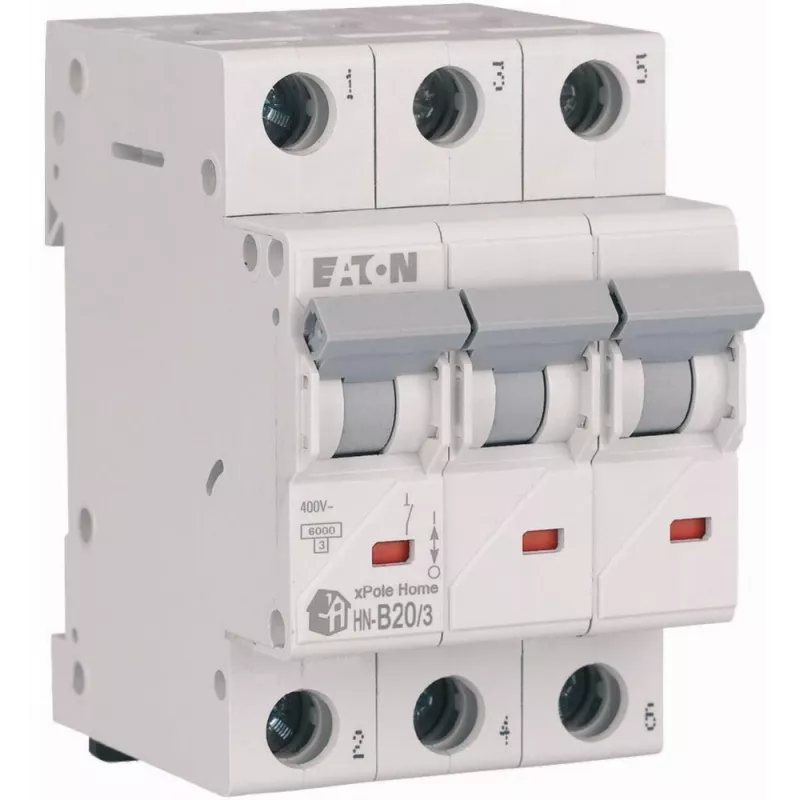

EATON HN-B20/3 Miniature Circuit Breaker B 20A 3P 3M 6KA

EATON HN-B20/3 ir augstas kvalitātes minimālais slēdzis (MCB), kas paredzēts uzticamai pārstrāvas aizsardzībai elektroinstalācijās. Ar nominālo strāvu 20 A un B atslēgšanas raksturlīkni tas ir ideāli piemērots apgaismojuma ķēžu, kontaktligzdu un citu pretestības vai viegli induktīvu slodžu aizsardzībai. Šis 3 polu MCB nodrošina īssavienojuma pārrāvuma spēju 6 kA un atbilst IEC/EN 60898-1 standartiem, garantējot drošību un veiktspēju dzīvojamās, komerciālās un rūpnieciskās lietojumprogrammās.

Priekšrocības

• Uzticama pārstrāvas un īssavienojuma aizsardzība
• Kompakts 3 moduļu dizains (52,5 mm) vietas taupīšanai uz DIN sliedes
• Augsta pārrāvuma spēja 6 kA uzlabotai drošībai
• Plašs darba temperatūras diapazons (-25 līdz +70 °C)
• Ilgs elektriskais un mehāniskais mūžs (10 000/20 000 ciklu)
• Skrūvju spailes drošai un vienkāršai vadu pieslēgšanai

Piemērots

• Apgaismojuma ķēdēm
• Kontaktligzdām
• Mazu motoru aizsardzībai
• Dzīvojamo un komerciālo sadales paneļiem
• Rūpnieciskajiem vadības paneļiem

Galvenie tehniskie parametri

• Produkta veids: Minimālais slēdzis (MCB)
• Nominālā strāva: 20 A
• Polu skaits: 3 polu
• Atslēgšanas raksturlīkne: B tips
• Īssavienojuma pārrāvuma spēja (Icn): 6 kA
• Nominālais spriegums (Ue): 230/400 V AC
• Frekvence: 50/60 Hz
• Uzstādīšanas veids: DIN sliede
• Moduļa platums: 3 moduļi (52,5 mm)
• Standarta atbilstība: IEC/EN 60898-1
• Spaiļu tips: Skrūvju spailes
• Spaiļu kapacitāte (ciets vads): 1-25 mm²
• Spaiļu kapacitāte (elastīgs vads): 1-16 mm²
• Aizsardzības pakāpe: IP20 (spailes), IP40 (korpuss)
• Darba temperatūra: -25 līdz +70 °C
• Nominālais izolācijas spriegums (Ui): 500 V
• Nominālais impulsa izturības spriegums (Uimp): 4 kV
• Elektriskais mūžs: 10 000 ciklu
• Mehāniskais mūžs: 20 000 ciklu

Ieteikumi

Lai nodrošinātu optimālu aizsardzību, MCB jāuzstāda kvalificētam elektriķim un jāizmanto atbilstoši tā nominālajiem parametriem. Vienmēr pārbaudiet saderību ar jūsu sadales paneli un slodzes prasībām.
