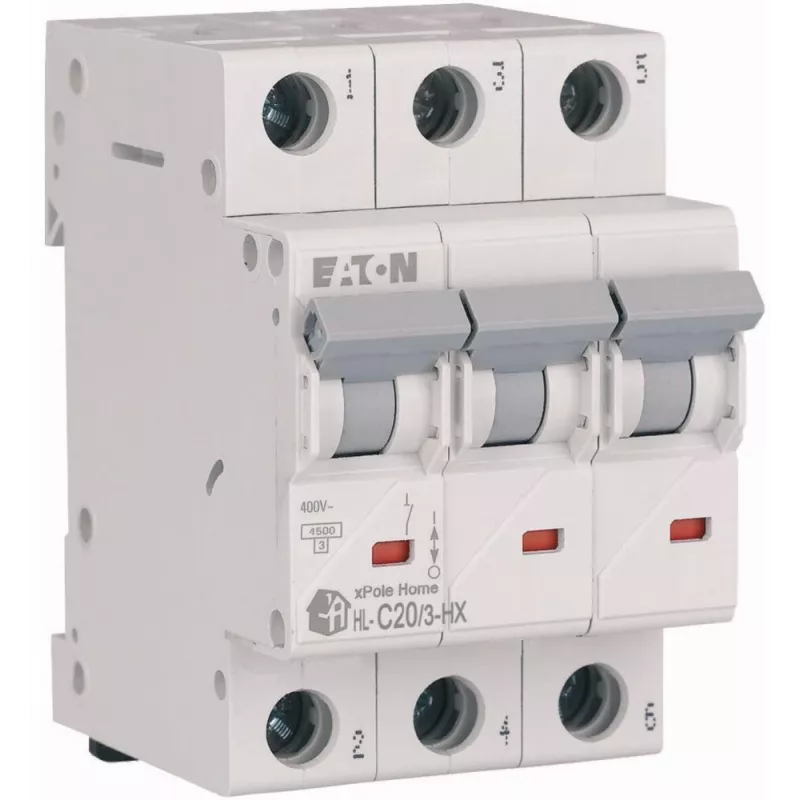

EATON HN-C20/3 Miniature Circuit Breaker MCB, 20A, 3-Pole, C-Curve, 6kA

EATON HN-C20/3 ir augstas kvalitātes minimālais slēdzis (MCB) no HN sērijas, kas paredzēts uzticamai pārstrāvas aizsardzībai dzīvojamo, komerciālo un rūpniecisko elektroinstalāciju vajadzībām. Ar nominālo strāvu 20 A un C raksturlīkni tas nodrošina optimālu aizsardzību ķēdēm ar mērenām ieslēgšanas strāvām, piemēram, apgaismojuma un motoru slodzēm. 3 polu konfigurācija nodrošina vienlaicīgu visu fāžu atslēgšanu, uzlabojot drošību un sistēmas integritāti.

Priekšrocības

Šis MCB piedāvā robustu termomagnētisku aizsardzību pret pārslodzēm un īssavienojumiem ar pārrāvuma spēju 6 kA saskaņā ar IEC/EN 60898-1. Tā kompaktais 3 moduļu dizains (52,5 mm) ietaupa vietu uz DIN sliedes stiprinājumiem. Skrūvju spailes pieņem vadītājus līdz 25 mm², nodrošinot drošus savienojumus. Ar IP20 spaiļu aizsardzību un IP40 priekšējo aizsardzību tas ir piemērots lietošanai sadales skapjos un korpusos.

Piemērots

• Pārstrāvas aizsardzība apgaismojuma ķēdēs, kontaktligzdās un mazās motoru slodzēs
• Dzīvojamo un komerciālo telpu sadales skapji
• Rūpnieciskie vadības paneļi, kur nepieciešama uzticama ķēžu aizsardzība

Galvenās specifikācijas

• Produkta veids: Minimālais slēdzis (MCB)
• Sērija: HN
• Polu skaits: 3
• Nominālā strāva (In): 20 A
• Izslēgšanas raksturlīkne: C
• Nominālā īssavienojuma pārrāvuma spēja (Icn): 6 kA
• Nominālais darba spriegums (Ue): 230/400 V AC
• Nominālais izolācijas spriegums (Ui): 440 V AC
• Frekvence: 50/60 Hz
• Stiprinājuma veids: DIN sliede (EN 60715)
• Spaiļu veids: Skrūvju spailes
• Spaiļu kapacitāte: 1-25 mm² (ciets/dzīslains)
• Aizsardzības pakāpe: IP20 (spailes), IP40 (priekšpuse)
• Standarts: IEC/EN 60898-1
• Moduļa platums: 3 moduļi (52,5 mm)
• Darba temperatūras diapazons: -25 līdz +50 °C
• Enerģijas ierobežošanas klase: 3
• Atbrīvošanas veids: Termomagnētisks

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, MCB jāuzstāda kvalificētam elektriķim un jāizmanto tā norādītajās robežās. Vienmēr pārbaudiet saderību ar jūsu sistēmas spriegumu un slodzes raksturlielumiem.
