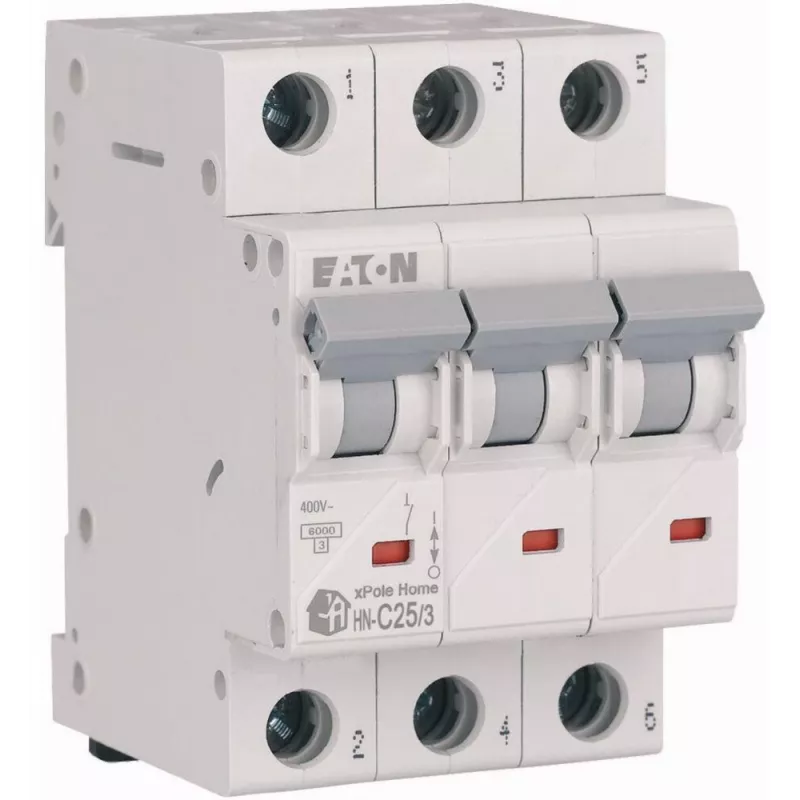

EATON HN-C25/3 Miniature Circuit Breaker 25A 3-Pole Type C 6kA

EATON HN-C25/3 ir augstas kvalitātes miniaturizēts slēdzis (MCB), kas paredzēts uzticamai pārstrāvas aizsardzībai dzīvojamo, komerciālo un rūpniecisko elektroinstalāciju jomā. Ar nominālo strāvu 25 A un atslēgšanas raksturlīkni C tips tas nodrošina optimālu aizsardzību pret īssavienojumiem un pārslodzēm ķēdēm ar mērenām ieslēgšanas strāvām, piemēram, apgaismojuma un motoru slodzēm. Šis 3 polu slēdzis aizņem 3 moduļu platumus (54 mm) un ir piemērots montāžai uz DIN sliedes, padarot to viegli integrējamu standarta sadales skapjos.

Priekšrocības

EATON HN-C25/3 piedāvā izturīgu veiktspēju ar nominālo īssavienojuma izslēgšanas spēju 6 kA saskaņā ar IEC/EN 60898-1. Tā C tipa raksturlīkne nodrošina selektīvu atslēgšanu induktīvām slodzēm, samazinot kļūdainus atslēgumus. Skaidrs kontaktu stāvokļa indikators (sarkans/zaļš) ļauj ātri vizuāli pārbaudīt stāvokli, uzlabojot drošību apkopes laikā. Ar augstu elektrisko un mehānisko izturību (attiecīgi ≥10 000 un ≥20 000 darbību) šis MCB nodrošina ilgstošu uzticamību.

Piemērots

• Apgaismojuma ķēžu, kontaktligzdu un mazu motoru slodžu pārstrāvas aizsardzībai
• Uzstādīšanai DIN sliežu sadales skapjos dzīvojamās, komerciālās un rūpnieciskās telpās
• Sistēmām, kurām nepieciešama 3 polu aizsardzība ar 25 A nominālo strāvu un C tipa atslēgšanas raksturlīkni

Galvenās specifikācijas

• Produkta veids: Miniaturizēts slēdzis (MCB)
• Polu skaits: 3 polu
• Nominālā strāva (In): 25 A
• Atslēgšanas raksturlīkne: C tips
• Nominālā īssavienojuma izslēgšanas spēja (Icn): 6 kA
• Nominālais spriegums (Ue): 400 V AC
• Frekvence: 50/60 Hz
• Montāžas veids: DIN sliede
• Moduļa platums: 3 moduļi (54 mm)
• Enerģijas ierobežošanas klase: 3
• Aizsardzības pakāpe: IP20 (spailes)
• Spaiļu kapacitāte (ciets/daudzdzīslu): 1-25 mm²
• Standarts: IEC/EN 60898-1
• Elektriskā izturība: ≥ 10 000 darbību
• Mehāniskā izturība: ≥ 20 000 darbību
• Darba temperatūras diapazons: -25 līdz +50 °C
• Savienojuma veids: Skrūvju spailes
• Indikators: Kontaktu stāvokļa indikators (sarkans/zaļš)

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, MCB jāuzstāda kvalificētam elektriķim un sistēmas īssavienojuma jauda nedrīkst pārsniegt 6 kA. Šis slēdzis ir piemērots lietošanai ķēdēs ar nominālo spriegumu 400 V AC, un tas jāizvēlas, pamatojoties uz slodzes raksturlielumiem un kabeļu šķērsgriezumu.
