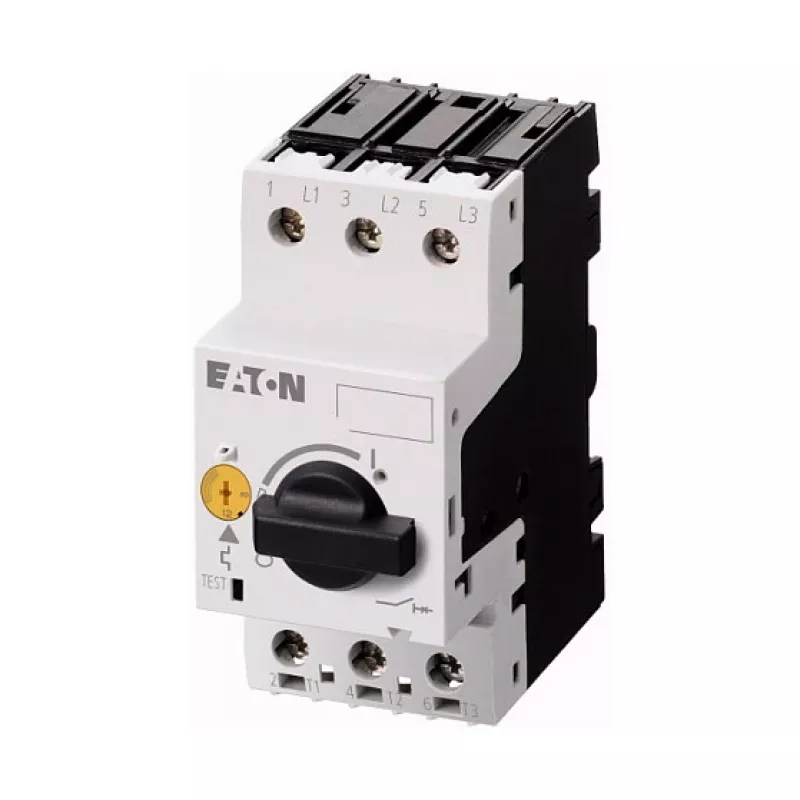

Eaton PKZM0-1-T motora aizsardzības slēdzis, 0.63-1 A, 3 polu, 690 V AC

Motoraizsardzība ir būtiska rūpnieciskā vidē, kur pārslodzes un īssavienojumi var izraisīt dārgus dīkstāves laikus vai iekārtu bojājumus. Eaton PKZM0-1-T ir 3 polu motora aizsardzības slēdzis ar termomagnētisko atslēgšanas bloku, nodrošinot uzticamu aizsardzību motoriem ar nominālo strāvu no 0,63 līdz 1 A. Tā kompaktais dizains un augstā pārrāvuma spēja padara to piemērotu plašam lietojumu klāstam, sākot no darbgaldiem līdz konveijera sistēmām.

Kam tas paredzēts

Šī ierīce ir paredzēta elektroinženieriem, sadales paneļu montētājiem un apkopes tehniķiem, kuriem nepieciešama uzticama motora aizsardzība rūpnieciskajos vadības paneļos. Tā ir ideāli piemērota mazu motoru, transformatoru un citu slodžu aizsardzībai, kur nepieciešama precīza pārslodzes un īssavienojuma aizsardzība.

Galvenās īpašības

• Termomagnētiskais atslēgšanas bloks ar regulējamu pārslodzes atslēgšanu (0,63–1 A) un fiksētu īssavienojuma atslēgšanu (aptuveni 15,5 x Iu)
• Augsts nominālais darba spriegums 690 V AC un izolācijas spriegums 690 V
• Nominālā īssavienojuma pārrāvuma spēja 150 kA pie 400 V, nodrošinot drošību pat instalācijās ar lielu bojājuma strāvu
• Kompakts 45 mm platums, montāža uz DIN sliedes vai ar skrūvēm, un skrūvju spailes vieglai uzstādīšanai
• IP20 aizsardzības pakāpe, piemērota lietošanai slēgtos vadības paneļos
• Atbilst IEC/EN 60947-4-1 un VDE 0660 standartiem; 2. tipa koordinācija īssavienojuma aizsardzībai

Specifikācijas

• Nominālās strāvas diapazons: 0,63–1 A
• Polu skaits: 3
• Nominālais darba spriegums (Ue): 690 V AC
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Īssavienojuma pārrāvuma spēja (Icu) pie 400 V: 150 kA
• Pārslodzes atslēgšanas iestatīšanas diapazons: 0,63–1 A
• Īssavienojuma atslēgšana: fiksēta, aptuveni 15,5 x Iu
• Atslēgšanas raksturlīkne: termomagnētiska
• Montāžas veids: DIN sliede (35 mm) vai skrūvju montāža
• Savienojuma veids: skrūvju spailes
• Aizsardzības pakāpe: IP20
• Apkārtējās vides darba temperatūra: -25 līdz +55 °C
• Standarti: IEC/EN 60947-4-1, VDE 0660
• Aktuatora veids: rotējošs rokturis
• Jaudas zudumi uz polu: 0,8 W pie 1 A
• Spaiļu šķērsgriezums: 1 x (1-6 mm²) ciets vai dzīslu; 2 x (1-2,5 mm²)
• Īssavienojuma aizsardzības koordinācija: 2. tips (saskaņā ar IEC/EN 60947-4-1)

Padomi

Pārliecinieties, ka motora pilnas slodzes strāva atbilst regulējamajam diapazonam 0,63–1 A. Optimālai aizsardzībai iestatiet pārslodzes atslēgšanu atbilstoši motora nominālajai strāvai. Vienmēr uzstādiet korpusā ar vismaz IP20 aizsardzību. Izmantojiet atbilstošus skrūvgriežus spaiļu pievilkšanai, lai izvairītos no bojājumiem.
