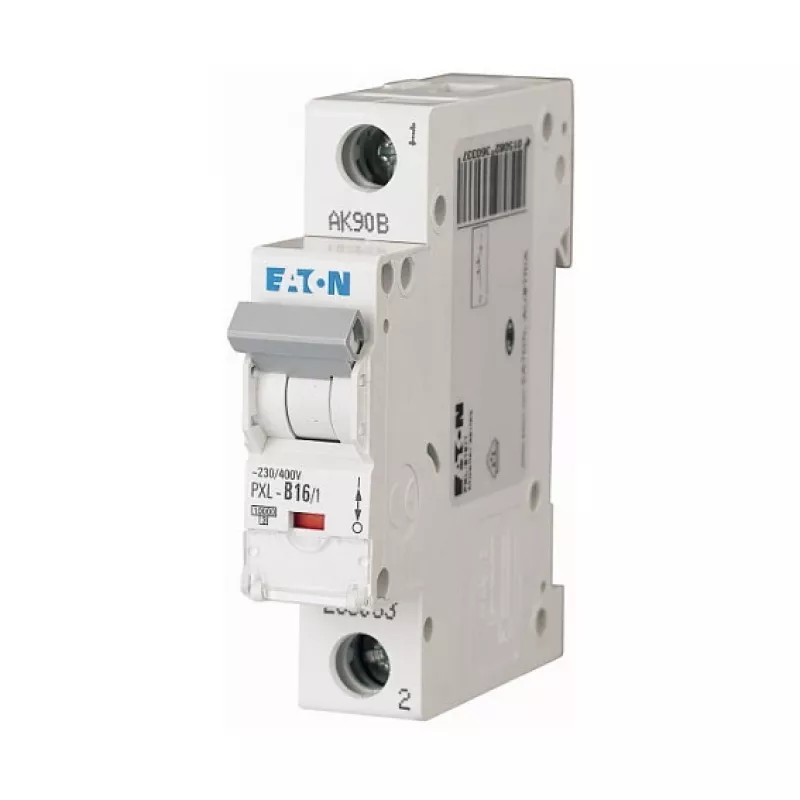

EATON PXL-B16/1 Miniatūrais automātiskais slēdzis 16A 1-pol. B-raksturlīkne 6kA

Miniatūrais automātiskais slēdzis (MCB) ar nominālo strāvu 16 A un B raksturlīkni, kas izstrādāts drošai elektrisko ķēžu aizsardzībai pret pārslodzi un īssavienojumu. Tā 6 kA pārrāvuma spēja un enerģijas ierobežošanas klase 3 nodrošina drošu bojājuma strāvas pārtraukšanu dzīvojamās un komerciālās instalācijās.

Priekšrocības

Šis vienpola MCB nodrošina precīzu aizsardzību apgaismojuma un kontaktligzdu ķēdēm ar mērenām ieslēgšanas strāvām. B raksturlīkne ātri reaģē uz īssavienojumiem, savukārt skrūvju spailes pieņem vadus līdz 25 mm², nodrošinot drošus un bezapkopes savienojumus. DIN sliedes montāža un kompaktais 17,5 mm platums ļauj blīvi uzstādīt sadales skapjos.

Piemērots

• Apgaismojuma ķēžu aizsardzībai dzīvojamās un komerciālās ēkās
• Kontaktligzdu ķēdēm ar rezistīvām slodzēm
• Vadības ķēdēm, kurām nepieciešama 16 A aizsardzība
• Sadales skapjiem ar ierobežotu vietu, pateicoties 1 moduļa platumam

Galvenie tehniskie parametri

• Polu skaits: 1
• Nominālā strāva: 16 A
• Raksturlīkne: B
• Nominālais spriegums: 230 V AC
• Pārrāvuma spēja: 6 kA
• Frekvence: 50/60 Hz
• Montāža: DIN sliede
• Aizsardzības pakāpe: IP20 (spailes)
• Spaiļu šķērsgriezums: 1–25 mm²
• Enerģijas ierobežošanas klase: 3
• Pārsprieguma kategorija: III
• Piesārņojuma pakāpe: 2
• Darba temperatūra: -25 līdz +75 °C
• Mehāniskā izturība: 20 000 darbību
• Elektriskā izturība: 10 000 darbību
• Standarts: IEC/EN 60898-1
• Moduļa platums: 1 modulis (17,5 mm)

Ieteikumi

Lai nodrošinātu drošu 16 A ķēžu aizsardzību ar mērenām ieslēgšanas strāvām, savienojiet šo MCB ar piemērotu noplūdes strāvas aizsardzības ierīci (RCD), ja nepieciešams. Vienmēr pārbaudiet vadītāju šķērsgriezumu un griezes momenta specifikācijas uzstādīšanas laikā, lai nodrošinātu ilgtermiņa darbību.
