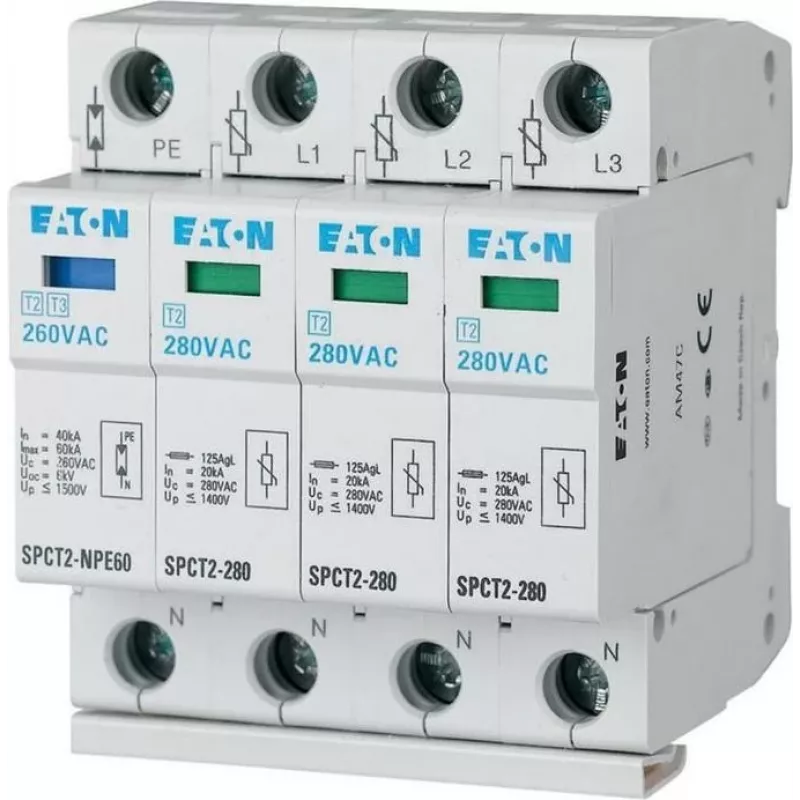

Eaton SPCT2-280-3+NPE Type 2 pārsprieguma aizsardzības ierīce - 3P+NPE, 20kA, DIN sliedes montāža

Sprieguma pārspriegumi un pārejošas pārsprieguma strāvas var klusi degradēt vai acumirklī iznīcināt jutīgas elektriskās iekārtas sadales skapjos. Eaton SPCT2-280-3+NPE Type 2 pārsprieguma aizsardzības ierīce (SPD) ir izstrādāta, lai novirzītu bīstamus pārspriegumus prom no jūsu instalācijas, aizsargājot galvenos un apakšsadales paneļus ar nominālo izlādes strāvu 20 kA un maksimālo izlādes strāvu 40 kA. Tās modulārais, pieslēdzamais dizains nodrošina ātru nomaiņu bez pārvienošanas, savukārt integrētais termiskais atslēdzējs un vizuālais statusa indikators nodrošina tūlītēju defektu noteikšanu.

Kam tas paredzēts

Šis SPD ir ideāli piemērots elektriķiem, sadales skapju ražotājiem un objektu pārvaldniekiem, kuriem nepieciešama uzticama pārsprieguma aizsardzība trīsfāžu + nulles sistēmām komerciālā vai rūpnieciskā vidē. Tas ir īpaši piemērots instalācijām, kurās svarīga ir nepārtraukta darbība un viegla apkope, piemēram, biroju ēkās, tirdzniecības telpās un vieglās rūpniecības objektos.

Galvenās īpašības

• Type 2 (Class II) pārsprieguma aizsardzība saskaņā ar IEC/EN 61643-11, piemērota galvenajiem un apakšsadales paneļiem.
• 3P+NPE konfigurācija aizsargā visas trīs fāzes plus nulli un zemējumu, nodrošinot pilnīgu segumu 230/400 V maiņstrāvas sistēmām.
• Augsta izlādes jauda: nominālā 20 kA (8/20 µs) un maksimālā 40 kA (8/20 µs), ar īssavienojuma izturību 50 kA.
• Zems sprieguma aizsardzības līmenis (< 1,3 kV) un ātrs reakcijas laiks (< 25 ns) efektīvai pārspriegumu ierobežošanai.
• Pieslēdzams modulārais korpuss ar vizuālo statusa indikāciju (zaļš/sarkans) ātrai veselības pārbaudei un vieglai aizsardzības moduļu nomaiņai.
• Integrēts termiskais atslēdzējs bojātu varistoru drošai atslēgšanai, novēršot ugunsgrēka risku.
• DIN sliedes montāža (35 mm) vienkāršai integrācijai standarta sadales skapjos.

Specifikācijas

• Produkta veids: Pārsprieguma aizsardzības ierīce (SPD)
• SPD tips: Type 2 (Class II)
• Polu skaits: 3P+NPE
• Nominālais spriegums (Un): 230/400 V maiņstrāva
• Maksimālais nepārtrauktas darbības spriegums (Uc): 280 V maiņstrāva
• Nominālā izlādes strāva (In): 20 kA (8/20 µs)
• Maksimālā izlādes strāva (Imax): 40 kA (8/20 µs)
• Sprieguma aizsardzības līmenis (Up): < 1,3 kV
• Īssavienojuma izturība (Isccr): 50 kA
• Reakcijas laiks: < 25 ns
• Sekojošās strāvas dzēšanas spēja: Jā
• Termiskais atslēdzējs: Integrēts
• Montāžas veids: DIN sliede (35 mm)
• Statusa indikācija: Vizuāla (zaļš/sarkans)
• Korpusa dizains: Modulārs, pieslēdzams
• Aizsardzības pakāpe: IP20
• Standarti: IEC/EN 61643-11
• Pielietojums: Galvenie un apakšsadales paneļi

Padomi

Lai nodrošinātu optimālu aizsardzību, uzstādiet šo SPD pēc iespējas tuvāk sadales skapja ieejas padevei, saglabājot īsus vadu garumus, lai samazinātu caurlaides spriegumu. Periodiski pārbaudiet statusa indikatoru — ja tas kļūst sarkans, nekavējoties nomainiet moduli, lai saglabātu aizsardzību. Integrējot ar augšpusē esošiem Type 1 SPD, ievērojiet ražotāja norādījumus par pareizu koordināciju.
